NICE Toona TO5605 – önálló meghajtás legfeljebb 5 m-es / 500 kg-os szárnyas kapukhoz
| A termék elérhetősége: | kérdésre | A termék nem feltétlenül elérhető, vegye fel velünk a kapcsolatot további információért. |
|---|
kérdésre
135 424,93 Ft áfával
| Tömeg |
|---|
| 7,00 kg |
A(z) NICE Toona TO5605 – önálló meghajtás legfeljebb 5 m-es / 500 kg-os szárnyas kapukhoz termék leírása
- Visszaforgatható
- 230V
- Gyors
- Nyitásirányú mikrokapcsolós végállás-ütközővel
Felhasználási tartomány

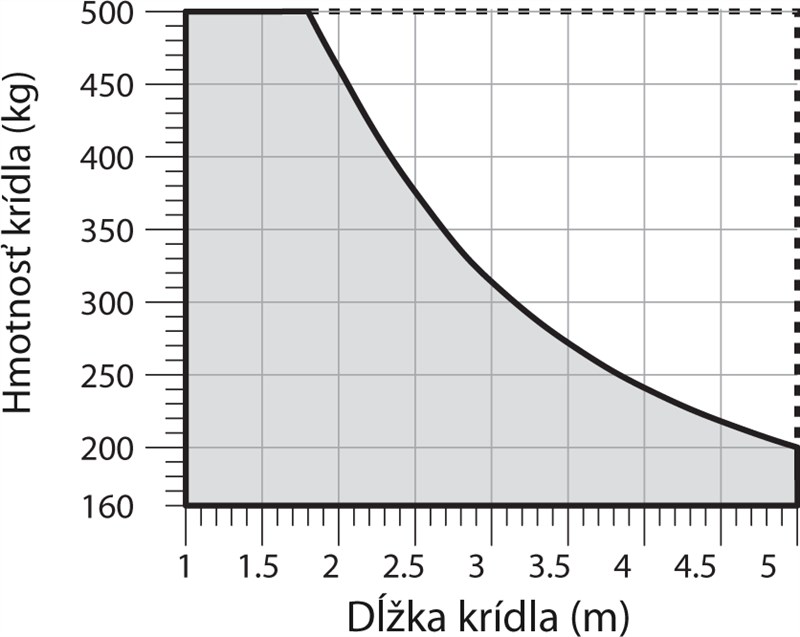

Legfeljebb 500 kg tömegű és 5 m hosszú kapuszárnyhoz, az alábbi alkalmazási diagram szerint:
Kompatibilis vezérlőegységek
Műszaki jellemzők
| Tápfeszültség | 230V |
|---|---|
| Áramfelvétel | 1,3A |
| Teljesítmény | 300W |
| Sebesség | 0,016m/s |
| Erő | 1800N |
| Ciklus/óra* | 50 |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | -20°C és +50°C között |
| Méretek | 965x115x105mm |
| Tömeg | 7kg |
* optimális telepítés esetén
I. A hátsó rögzítőkonzol felszerelése
 |
 |
| Befelé nyitás ábrája | Kifelé nyitás ábrája |

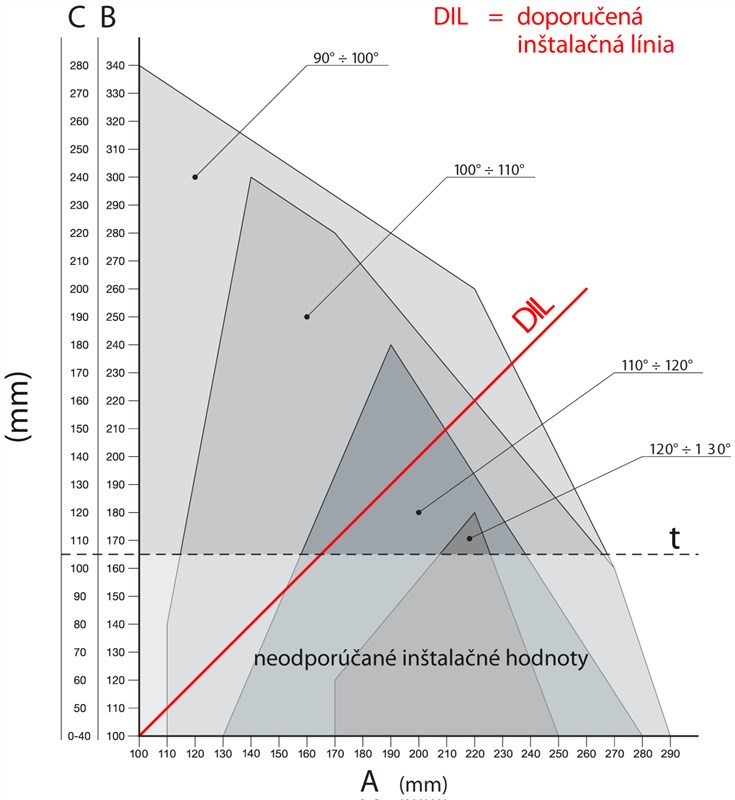

Számítsa ki a hátsó konzol helyét a következő segítségével: Diagram, amelyről leolvashatja a méreteket A és B és a maximális nyitási szöget. Figyelem, az értékek A és B hasonlóak (ideális esetben azonosak) legyenek, hogy a hajtás egyenletes, lineáris mozgást végezhessen.
 |
 |
| Számítási diagram | Példa az értékek leolvasására a diagramról |
A számítás menete:
- Mérje meg a C értéket az ábrán
- A diagramon húzzon egy vízszintes vonalat, amely metszi a mért C
- értéket DIL (Ajánlott telepítési vonal) metszéspontjából megállapíthatja a maximális nyitási szöget
- Ha a metszéspont a t szintalatt van, módosítsa az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
- Ha a metszéspont a t szintfölött van, minden rendben. Ha azonban a meghatározott maximális nyitási szög nem megfelelő, módosítsa az A értéket, szükség esetén pedig a Bértéket is úgy, hogy azok hasonlóak (ideális esetben azonosak) legyenek.
Mielőtt a konzolt az oszlophoz vagy a falhoz rögzíti, vágja a kívánt hosszúságúra, az A és B méreteknek megfelelően, majd hegessze a szerelőlemezre.
 |
 |
| 1. Vágja a konzolt a kívánt hosszúságúra | 2. Hegessze a méretre vágott konzolt a szerelőlemezre |
A csomagban egy 150 mm hosszú konzol található. Ha különleges esetekben hosszabb konzolra van szüksége, vagy a kaput kifelé szeretné nyitni, javasoljuk, hogy rendelje meg külön a NICE PLA6 hosszabbított konzolt.
|
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny szilárd részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, amint az ábrán látható.
F=44mm-es különbség. |
 |
Ha minden megfelelő, csavarok, tiplik és alátétek segítségével rögzítse a hátsó konzolt az oszlophoz vagy a falhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra úgy kell felszerelni, hogy távolsága megfeleljen a következő értékeknek: D és E, amelyek a táblázatból (érték D rögzített, mégpedig 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
A csomag egy hegeszthető konzolt tartalmaz. Ha csavarozható konzolt szeretne, javasoljuk az alternatív NICE PLA8 csavarozható konzolt.
- Számítsa ki a táblázatból az értéket E
- Számítsa ki a magasságot az ábra szerint, a konzolok magasságát (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyhoz (ha hegeszti a konzolt, egyelőre csak néhány ponton hegessze oda)
III. A kapumotor felszerelése a hátsó konzolra
 |
|
IV. A kapumotor felszerelése az első konzolra
 |
|
V. A mozgás mechanikus ütközőjének beállítása
Ha a motor nyitáskor belső mechanikus ütközőnek ütközik, nincs szükség külső talajütközők használatára. A beállítás menete:
 |
|
