NICE Toona TO5016 – önálló meghajtás szárnyas kapukhoz, legfeljebb 5 m-es és 500 kg-os kapuszárnyhoz


A termék elérhetősége: kérdésre

A termék nem feltétlenül elérhető, vegye fel velünk a kapcsolatot további információért.

NICE Toona TO5016 – önálló meghajtás szárnyas kapukhoz, legfeljebb 5 m-es és 500 kg-os kapuszárnyhoz NICE Toona TO5016 – önálló meghajtás szárnyas kapukhoz, legfeljebb 5 m-es és 500 kg-os kapuszárnyhoz
NICE-TO5016
kérdésre
107 546,40 Ft áfa nélkül
136 583,93 Ft áfával

 db
Tömeg
7,00 kg

A(z) NICE Toona TO5016 – önálló meghajtás szárnyas kapukhoz, legfeljebb 5 m-es és 500 kg-os kapuszárnyhoz termék leírása

  • Nem visszaforgatható
  • 230V
  • Lassú
  • Nyitási és zárási végállást érzékelő mikrokapcsolóval

Alkalmazási tartomány

Legfeljebb 500 kg tömegű és 5 m hosszú kapuszárnyhoz, az alábbi alkalmazási grafikon szerint:

A NICE Toona 5 hajtás alkalmazási határa

Kompatibilis vezérlőegységek

Műszaki jellemzők

Tápfeszültség 230V
Áramfelvétel 1,5A
Teljesítmény 340W
Sebesség 0,013m/s
Erő 1800N
Ciklus/óra* 54
Védettségi fokozat IP44
Üzemi hőmérséklet -20°C és +50°C között
Méretek 965x115x105mm
Tömeg 7kg

* optimális telepítés esetén

I. A hátsó rögzítőkonzol felszerelése

A NICE Toona hajtás befelé nyitásának rajza A NICE Toona hajtás kifelé nyitásának rajza
Befelé nyitás rajza Kifelé nyitás rajza



Számítsa ki a hátsó konzol helyzetét a következő segítségével: Grafikon, amelyről leolvashatók az alábbi méretek: A és B valamint a maximális nyitási szög. Figyelem, az A és a B értéke legyen közel azonos (ideális esetben azonos), hogy a hajtás egyenletesen, lineárisan mozoghasson.

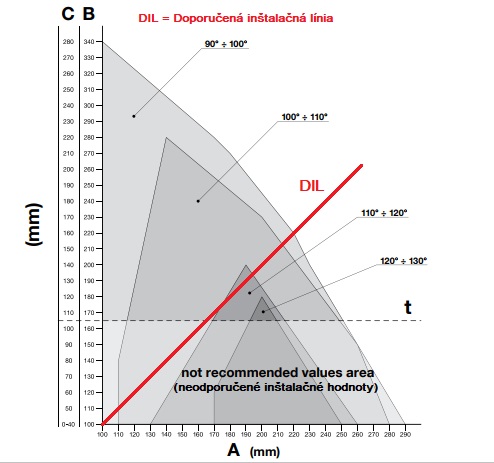

A NICE Toona TO5016 hajtás telepítési grafikonja Példa a NICE Toona hajtás szerelési méreteinek kiszámítására
Számítási grafikon Példa az értékek leolvasására a grafikonról



A számítás menete:

  1. Mérje meg a C értékét a rajzról
  2. A grafikonon húzzon vízszintes vonalat a mért C
  3. értéken keresztül. E vonal és a DIL ((ajánlott telepítési vonal)metszéspontjából meghatározható a maximális nyitási szög
  4. Ha a metszéspont a t szintalatt van, módosítsa az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
  5. Ha a metszéspont a t szintfölött van, minden rendben. Ha azonban a meghatározott maximális nyitási szög nem megfelelő, módosítsa az A értéket, és szükség esetén a Bértékét is úgy, hogy közel azonosak (ideális esetben azonosak) legyenek.

Mielőtt a konzolt az oszlopra vagy a falra rögzíti, vágja a kívánt hosszra az A és B méreteknek megfelelően, majd hegessze a szerelőlemezhez.

Vágja a konzolt a kívánt hosszra Hegessze a méretre vágott konzolt a szerelőlemezhez
1. Vágja a konzolt a kívánt hosszra 2. Hegessze a méretre vágott konzolt a szerelőlemezhez



A csomagban 150 mm hosszú konzol található. Ha speciális esetben hosszabb konzolra van szüksége, vagy kifelé szeretné nyitni a kaput, javasoljuk az alábbi termék külön megrendelését: NICE PLA6 hosszabbított konzol.

A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogyan az ábrán látható.



Eltérés: F=44mm.

 Magasságkülönbség az első és a hátsó konzol között

Ha megfelelő a helyzet, rögzítse a hátsó konzolt az oszlophoz vagy a falhoz csavarokkal, tiplikkel és alátétekkel.

II. Az első rögzítőkonzol felszerelése

Az első konzolt a kapuszárnyra kell felszerelni az alábbi méreteknek megfelelő távolságra: D és E, amelyeket a következőből olvashat le: Táblázatok (érték D rögzített érték, mégpedig 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



A csomagban hegeszthető konzol található. Ha csavarozható konzolt szeretne, rendelje meg az alternatív NICE PLA8 csavarozható konzolt.

  1. Számítsa ki a táblázatból az E értéket
  2. Számítsa ki a magasságot az ábra szerint (a konzolok magassága: ábra megjelenítése)
  3. Rögzítse a konzolt a kapuszárnyra (ha hegeszti a konzolt, egyelőre csak ponthegesztést alkalmazzon)

III. A kapumozgató felszerelése a hátsó konzolra

A NICE Toona kapumozgató felszerelése a hátsó konzolra
  1. Rögzítse a motort a konzolra az ábrán látható módon, a mellékelt hátsókonzol-csap, alátét és anya segítségével.
  2. Húzza meg teljesen az anyát, majd lazítsa vissza 1/10 fordulattal, hogy a kapumozgató elfordulhasson



IV. A kapumozgató felszerelése az első konzolra

A NICE Toona kapumozgató felszerelése az első konzolra
  1. Rögzítse a kapumozgatót a konzolra az ábrán látható módon, a mellékelt csap és alátét segítségével.
  2. Húzza meg teljesen a csapot



V. A mechanikus végállás beállítása

Ha a nyitáskor a kapumozgató a belső mechanikus végállásnak ütközik, nincs szükség külső talajütközők használatára. A beállítás menete:

A NICE Toona kapumozgató mechanikus végállásának beállítása
  1. Oldja ki a kapumozgatót a kioldási útmutató szerint
  2. Lazítsa meg a mechanikus végállás csavarját
  3. Kézzel tolja a kapuszárnyat a kívánt nyitott helyzetbe
  4. Tolja el az egész mechanikus végállást a csaphoz, majd húzza meg a csavart az ábrán látható módon
  5. Ha mindkettőt használja, végezze el a 2–4. lépést az első (nyitási végállás) és a hátsó (zárási végállás) esetében is mechanikus végállás
  6. Kézzel tolja a kapuszárnyat zárt helyzetbe, majd reteszelje a kapumozgatót
