NICE Toona TO4015 – önálló meghajtás legfeljebb 3 m-es szárnyhosszúságú és 500 kg-os szárnyas kapukhoz
| A termék elérhetősége: | kérdésre | A termék nem feltétlenül elérhető, vegye fel velünk a kapcsolatot további információért. |
|---|
kérdésre
119 401,97 Ft áfával
| Tömeg |
|---|
| 6,00 kg |
A(z) NICE Toona TO4015 – önálló meghajtás legfeljebb 3 m-es szárnyhosszúságú és 500 kg-os szárnyas kapukhoz termék leírása
- Visszafordíthatatlan
- 230 V
- Lassú
- Nyitási mikrokapcsolós végálláskapcsolóval
Alkalmazási tartomány
Legfeljebb 500 kg tömegű és 3 m hosszú kapuszárnyhoz, az alábbi alkalmazási diagram szerint:
Kompatibilis vezérlőegységek
Műszaki adatok
| Tápellátás | 230 V |
|---|---|
| Áramfelvétel | 1,5 A |
| Teljesítmény | 340 W |
| Sebesség | 0,013 m/s |
| Erő | 1800 N |
| Ciklus/óra* | 54 |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | -20 °C-tól +50 °C-ig |
| Méretek | 820x115x105 mm |
| Tömeg | 6 kg |
* optimális telepítés esetén
I. A hátsó rögzítőkonzol felszerelése
 |
 |
| Befelé nyílás rajza | Kifelé nyílás rajza |
Számítsa ki a hátsó konzol helyzetét a diagram segítségével, amelyből leolvashatja az A és B valamint a maximális nyitási szöget. Figyelem, az A és a B értékének hasonlónak (ideális esetben azonosnak) kell lennie, hogy a kapumozgató egyenletesen, lineárisan mozoghasson.
 |
 |

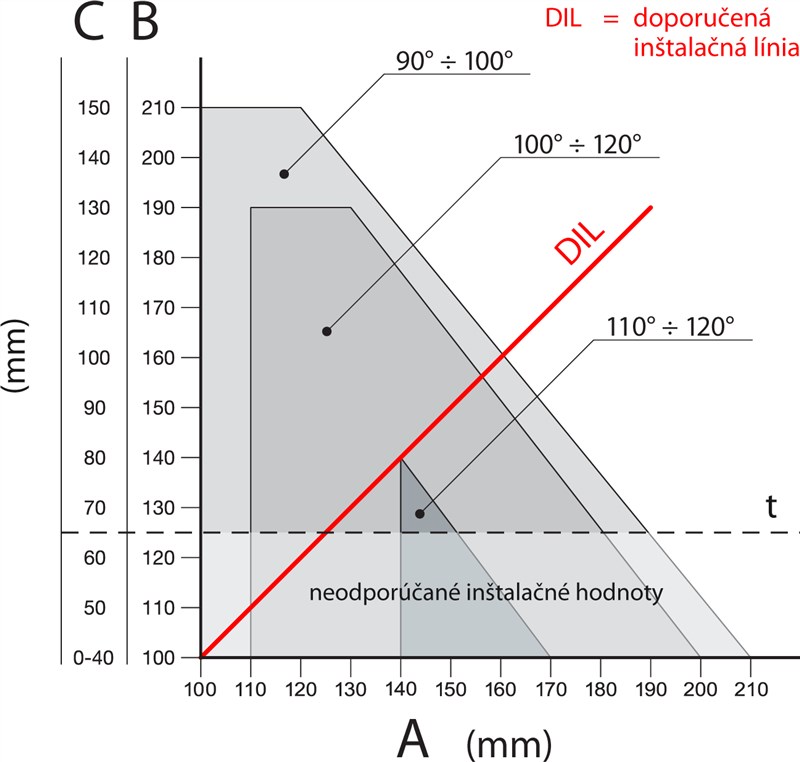

| Számítási diagram | Példa az értékek diagramról való leolvasására |
A számítás menete:
- Mérje meg a C a rajzról
- A diagramon húzzon egy vízszintes vonalat, amely metszi a lemért C
- értéket. A vonal és a DIL ((Ajánlott telepítési vonal) metszéspontjából meghatározhatja a maximális nyitási szöget
- Ha a metszéspont a t szintalatt van, módosítsa az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
- Ha a metszéspont a t szintfölött van, minden rendben. Ha azonban a meghatározott maximális nyitási szög nem megfelelő, módosítsa az A értéket, szükség esetén pedig a Bértéket is, hogy a kettő hasonló (ideális esetben azonos) legyen.
Mielőtt a konzolt az oszlopra vagy a falra rögzíti, a kívánt, az A és a B méreteknek megfelelő hosszra kell rövidíteni, majd a szerelőlemezhez hegeszteni.
 |
 |
| 1. Vágja le a konzolt a kívánt hosszra | 2. Hegessze a lerövidített konzolt a szerelőlemezhez |
A csomagban 150 mm hosszú konzol található. Ha speciális esetben hosszabb konzolra van szüksége, vagy a kaput kifelé szeretné nyitni, javasoljuk, hogy rendelje meg a NICE PLA6 hosszabbított konzolt.
|
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, amint az az ábrán látható.
F=44 mm eltérés. |
 |
Ha minden megfelelő, csavarokkal, tiplikkel és alátétekkel rögzítse a hátsó konzolt az oszlophoz vagy a falhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra kell felszerelni a D és az Eértékeknek megfelelő távolságra, amelyeket a táblázatból (az érték D rögzített, vagyis 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
A mellékelt csomag hegeszthető konzolt tartalmaz. Ha csavarozható konzolra van szüksége, javasoljuk az alternatív NICE PLA8 csavarozható konzol.
- Számítsa ki a táblázatból az E értéket
- Számítsa ki a konzolok magasságát az ábra alapján (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyra (ha a konzolt hegeszti, egyelőre csak ponthegesztést javaslunk).
III. A kapumozgató felszerelése a hátsó konzolra
 |
|
IV. A kapumozgató felszerelése az első konzolra
 |
|
V. A mozgás mechanikus végállásának beállítása
Ha a kapumozgató belső mechanikus végállását használja, amely nyitáskor megállítja a kapumozgatót, nincs szükség külső talajütközőkre. A beállítás menete:
 |
|
