NICE Toona TO4006 – önálló meghajtás legfeljebb 3 m-es és 500 kg-os szárnyas kapukhoz
| A termék elérhetősége: | kérdésre | A termék nem feltétlenül elérhető, vegye fel velünk a kapcsolatot további információért. |
|---|
A(z) NICE Toona TO4006 – önálló meghajtás legfeljebb 3 m-es és 500 kg-os szárnyas kapukhoz termék leírása
- Önzáró
- 230V
- Gyors
- Nyitási és zárási végállás-mikrokapcsolóval
Alkalmazási tartomány

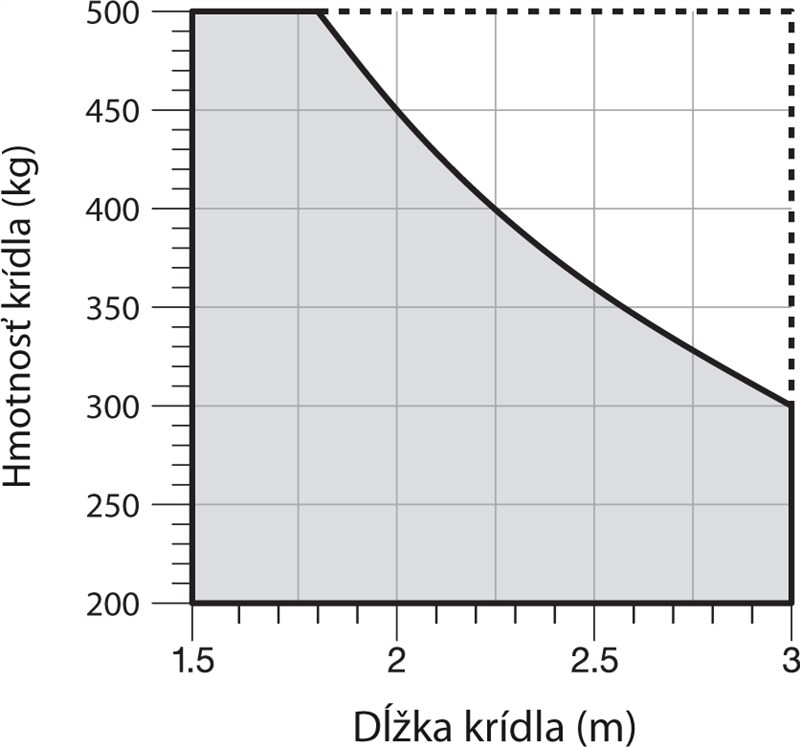

Legfeljebb 500 kg tömegű és 3 m hosszú kapuszárnyhoz, az alábbi alkalmazási diagram szerint:
Kompatibilis vezérlőegységek
Műszaki jellemzők
| Tápfeszültség | 230V |
|---|---|
| Áramfelvétel | 1,5A |
| Teljesítmény | 340W |
| Sebesség | 0,016m/s |
| Erő | 1800N |
| Ciklus/óra* | 58 |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | -20°C és +50°C között |
| Méretek | 820x115x105mm |
| Tömeg | 6kg |
* optimális telepítés esetén
I. A hátsó rögzítőkonzol felszerelése
 |
 |
| Befelé nyitás rajza | Kifelé nyitás rajza |
A hátsó konzol helyzetét a következő segítségével számítsa ki: Diagram, amelyből leolvashatja az A és B valamint a maximális nyitási szöget. Figyelem, az A és a B értékének hasonlónak (ideális esetben azonosnak) kell lennie ahhoz, hogy a kapunyitó egyenletes, lineáris mozgást végezzen.
 |
 |
| Számítási diagram | Példa az értékek leolvasására a diagramból |
A számítás menete:
- Mérje meg a C értéket a rajzról
- A diagramon húzzon egy vízszintes vonalat, amely metszi a mért C
- értéket. A vonal és a DIL ((Ajánlott Telepítési Vonal) metszéspontjából meghatározható a maximális nyitási szög
- Ha a metszéspont a t szintalatt van, módosítsa az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
- Ha a metszéspont a t szintfölött van, minden rendben, de ha a meghatározott maximális nyitási szög nem megfelelő, módosítani kell az A értékét, szükség esetén pedig a Bértékét is, hogy hasonlóak (ideális esetben azonosak) legyenek.
Mielőtt a konzolt oszlopra vagy falra rögzítené, a kívánt hosszra kell vágni az A és B méreteknek megfelelően, majd a szerelőlaphoz kell hegeszteni.
 |
 |
| 1. Vágja le a konzolt a kívánt hosszra | 2. Hegessze a méretre vágott konzolt a szerelőlaphoz |
A csomagban egy 150 mm hosszú konzol található, ezért ha speciális helyzetekben hosszabb konzolra van szüksége, vagy ha kifelé szeretné nyitni a kaput, javasoljuk, hogy rendeljen külön NICE PLA6 hosszabbított konzolt.
|
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán látható.
F=44 mm-es különbség. |
 |
Ha minden megfelelő, rögzítse a hátsó konzolt az oszlophoz vagy a falhoz csavarok, tiplik és alátétek segítségével.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra kell felszerelni a D és Eértékeknek megfelelő távolságra, amelyek a táblázatból (az érték D rögzített, mégpedig 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
A mellékelt csomagban hegeszthető konzol található. Ha csavarozható konzolt szeretne, javasoljuk, hogy rendelje meg az alternatív NICE PLA8 csavarozható konzolt.
- Számítsa ki a táblázatból a értéket E
- Számítsa ki a magasságot a konzolok ábrája alapján magasságának megfelelően (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyra (ha hegeszti a konzolt, egyelőre csak ponthegesztést javaslunk).
III. A kapumotor felszerelése a hátsó konzolra
 |
|
IV. A kapumotor felszerelése az első konzolra
 |
|
V. A mechanikus végállás beállítása
Ha belső mechanikus végállást használ, amelynek a motor nyitáskor ütközik, nincs szükség külső talajütközők használatára. A beállítás menete:
 |
|
