Meghajtáskészlet legfeljebb 400 kg-os tolókapuhoz, CAME BXL04AGS, 801MS-0140 (D)
| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
144 914,87 Ft áfával
| Tömeg |
|---|
| 12 kg |
A(z) Meghajtáskészlet legfeljebb 400 kg-os tolókapuhoz, CAME BXL04AGS, 801MS-0140 (D) termék leírása
CAME BXL04AGS kapumozgató a következőkhöz készült: tolókapuk, amelyek legfeljebb 400 kg tömegűek, és amelyeknél a szabad átjáró szélessége legfeljebb 10 m. Elektromechanikus leállítókapcsolóval rendelkezik. A kapumozgató nem visszafordítható. Részletes műszaki jellemzők ». Letölthető kézikönyv ».
BXL04AGS ZN6 vezérlőpanellel 24 V DC motorral és mechanikus végálláskapcsolókkal felszerelt tolókapu-meghajtás. A hálózati tápellátás 230 V AC. A kapu tömegét, hosszát és ellenállását együtt vegye figyelembe; a meghajtás nem alkalmas nehezen mozgó vagy sérült kapuszárnyhoz.
A szerelést, a hálózati bekötést és az üzembe helyezést szakképzett technikus végezze. Beavatkozás előtt válassza le a hálózati tápellátást, és vegye ki az esetleges akkumulátorokat. Az enkóder és a fotocellák nem helyettesítik a rögzített ütközőket, a veszélyes pontok védelmét és a kész kapun fellépő erők ellenőrzését.
Programozás előtt ellenőrizze a vezérlőpanelt. Az alábbi beállítások az öt DIP-kapcsolóval, három trimmerrel és P1 gombbal rendelkező ZN6 vezérlőpanelre érvényesek. Ha a meghajtásban másik vezérlőpanel vagy kijelző található, ne használja ezeket a DIP-kapcsoló-beállításokat.
Meghajtáskészletek összehasonlítása

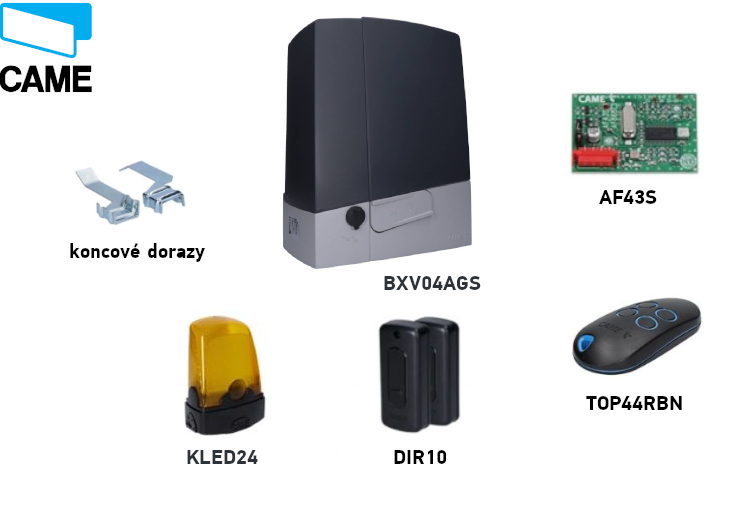

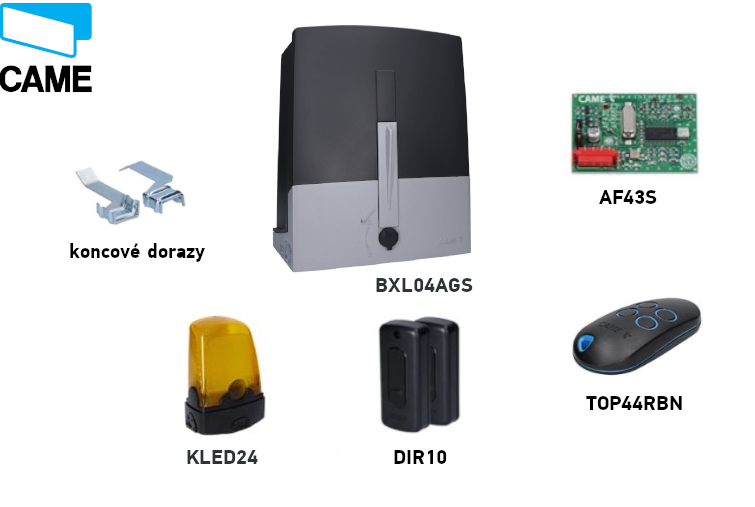

A készlet 24 V-os motorral szerelt meghajtást, távirányítót, fotocellákat, rádióvevőt és villogólámpát tartalmaz. Az egyéb elemeket, különösen a fogaslécet és a kiegészítő vezérlőeszközt, az adott kapuhoz válassza ki. Bekötés előtt ellenőrizze a vezérlőegység és a mellékelt alkatrészek jelölését.
| Összehasonlítás | CAME BXL04AGS | CAME BXV04AGS |
|---|---|---|
| Készlet |  BXL04AGS / 801MS-0140 (D) |  BXV04AGS / 801MS-0150 (D) |
| Max. kapuszárny | 400 kg / 10 m | 400 kg / 14 m |
| Motor / teljesítmény | 24 V DC / 150 W | 24 V DC / 170 W |
| A jelen útmutatóban szereplő vezérlés | ZN6: DIP-kapcsolók, P1, trimmerek | ZN7: kijelző és menü |
| Működés | 50%-os munkaciklus | Intenzív használat |
| Rádióvevő memóriája | 25 felhasználó | 250 felhasználó |
Kompatibilis tartozékok
| Mi | Miért | Típus |
|---|---|---|
| Fotocellák | Az áthaladás ellenőrzése; a biztonsági bemenet reakciójának kiválasztása. | CAME DIR10, 12/24 V AC/DC, hatótávolság 10 m; bekötés és teszt. |
| Villogólámpa | A kapu mozgásának jelzése. | CAME KLED24, 24 V AC/DC, 2 W; a villogólámpa kapcsai. |
| Rádióvevő | Azonos kódolású rádiós vezérlés. | AF43S, 433,92 MHz, AF csatlakoztatható kártya; párosítás a vezérlőpanelen. |
| Távirányító | További adó kompatibilis, rögzített kódú rendszerhez. | TOP-432EE, 433,92 MHz; ellenőrizze az AF kártyát és a beállított kódolást. |
| Fogasléc | A mozgás átvitele a kapuszárnyra. | Fogaslécek, 4-es modul; szerelés és hézag. |
| Nyomógomb / kulcsos kapcsoló | Helyi vezérlőparancs vagy STOP. | Kapcsolók és vezérlőelemek; parancshoz feszültségmentes NO, STOP-hoz NC érintkező. Sorkapcsok. |
A meghajtás felszerelése
Kioldott meghajtás mellett a kapunak a teljes úton könnyen kell mozognia, lejtés, sérült kerekek és a vezetősínből való kiugrás veszélye nélkül. Ellenőrizze a nyitott és zárt helyzetben lévő szilárd mechanikus ütközőket, az alap stabilitását, valamint azoknak a pontoknak a védelmét, ahol a kapuszárny valakit beszoríthat. A meghajtás környezetében nem állhat víz, és közvetlen vízsugár sem érheti.

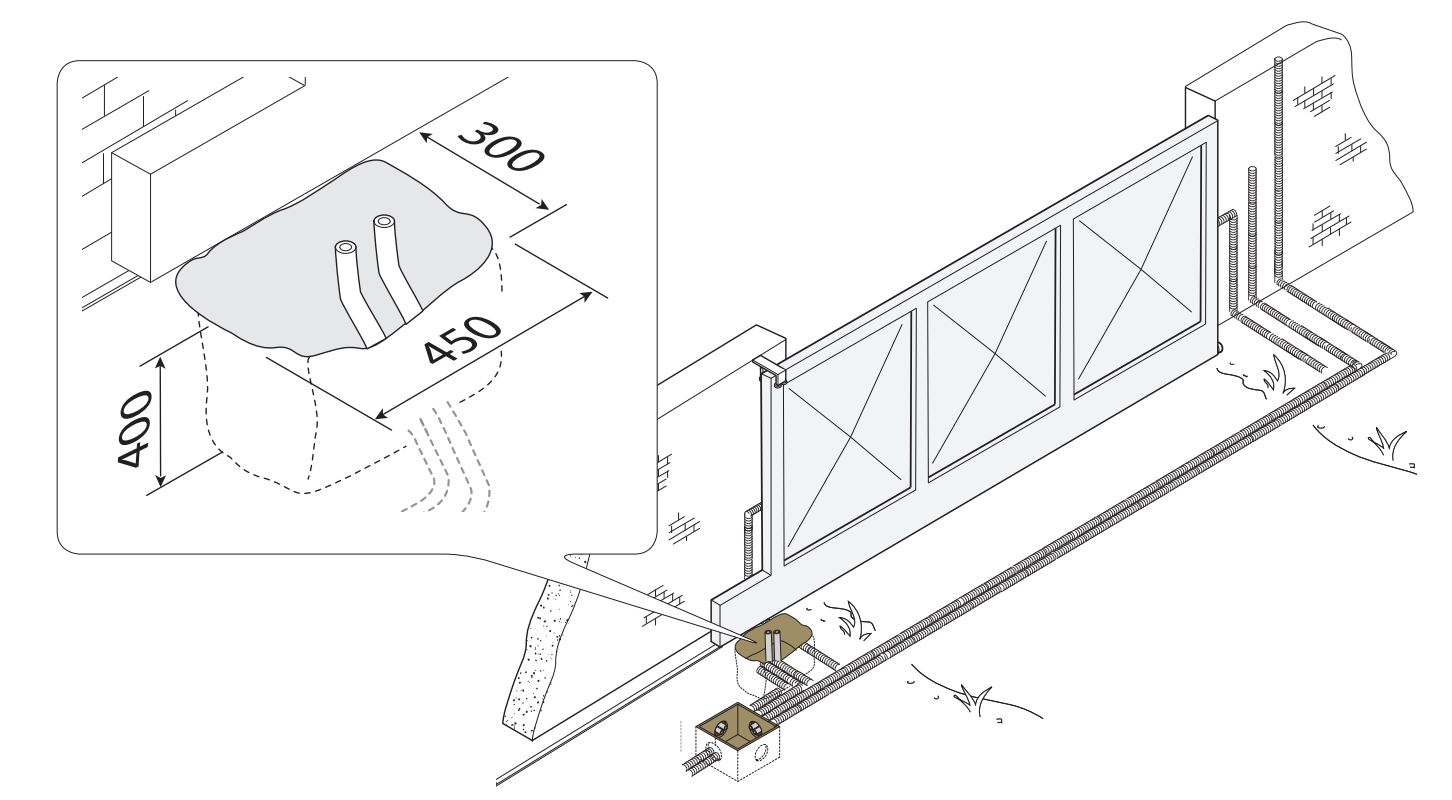

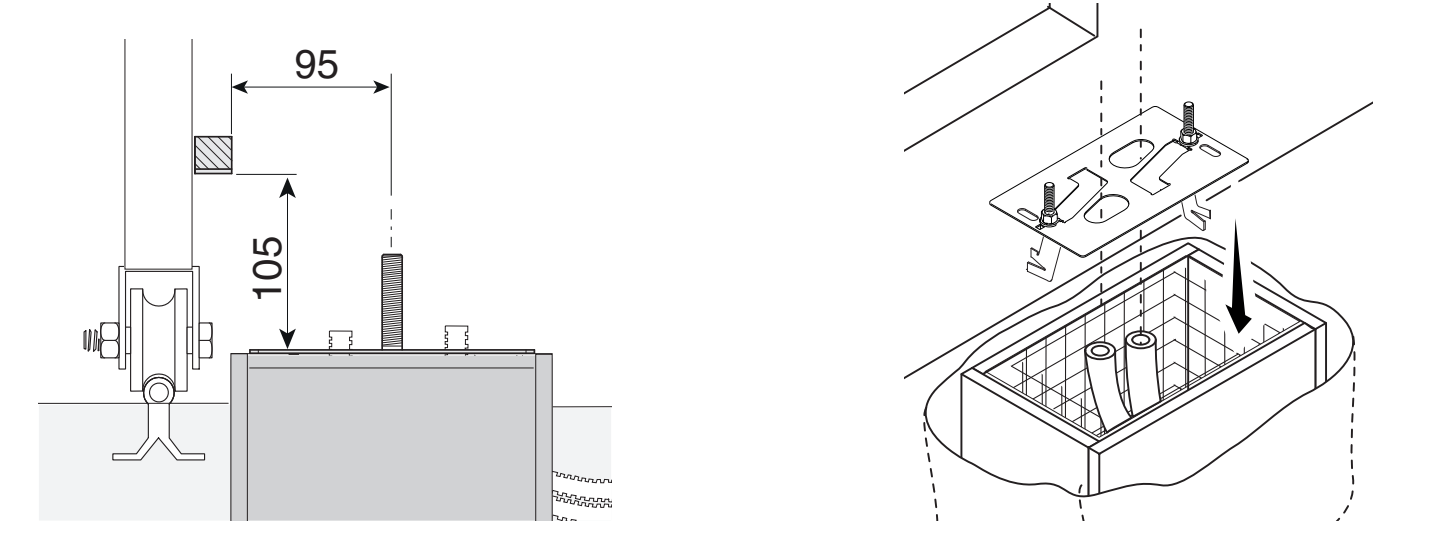

Alap és rögzítőlemez
A beépítés példájánál az alapgödör mérete 450 × 300 mm, mélysége 400 mm. Az alap méretét igazítsa a talajhoz és az adott kapuhoz. A zsaluzat 50 mm-rel emelkedjen a talajszint fölé; használjon vasalást és M12-es horgonyokat. A meghajtás tápvezetékéhez Ø 40 mm-es védőcső, a tartozékokhoz pedig Ø 25 mm-es védőcső ajánlott.
A rögzítőlemezt vízszintesen állítsa be, a kábeleket vezesse át a lemez nyílásain, a horgonyok menetes végeit pedig hagyja a felület fölött. Hagyja a betont legalább 24 órán át kötni. A lemez fogasléchez viszonyított helyzetét a méretezett ábra alapján határozza meg; a fogaskerék magassága ennél a két meghajtásnál eltérő.

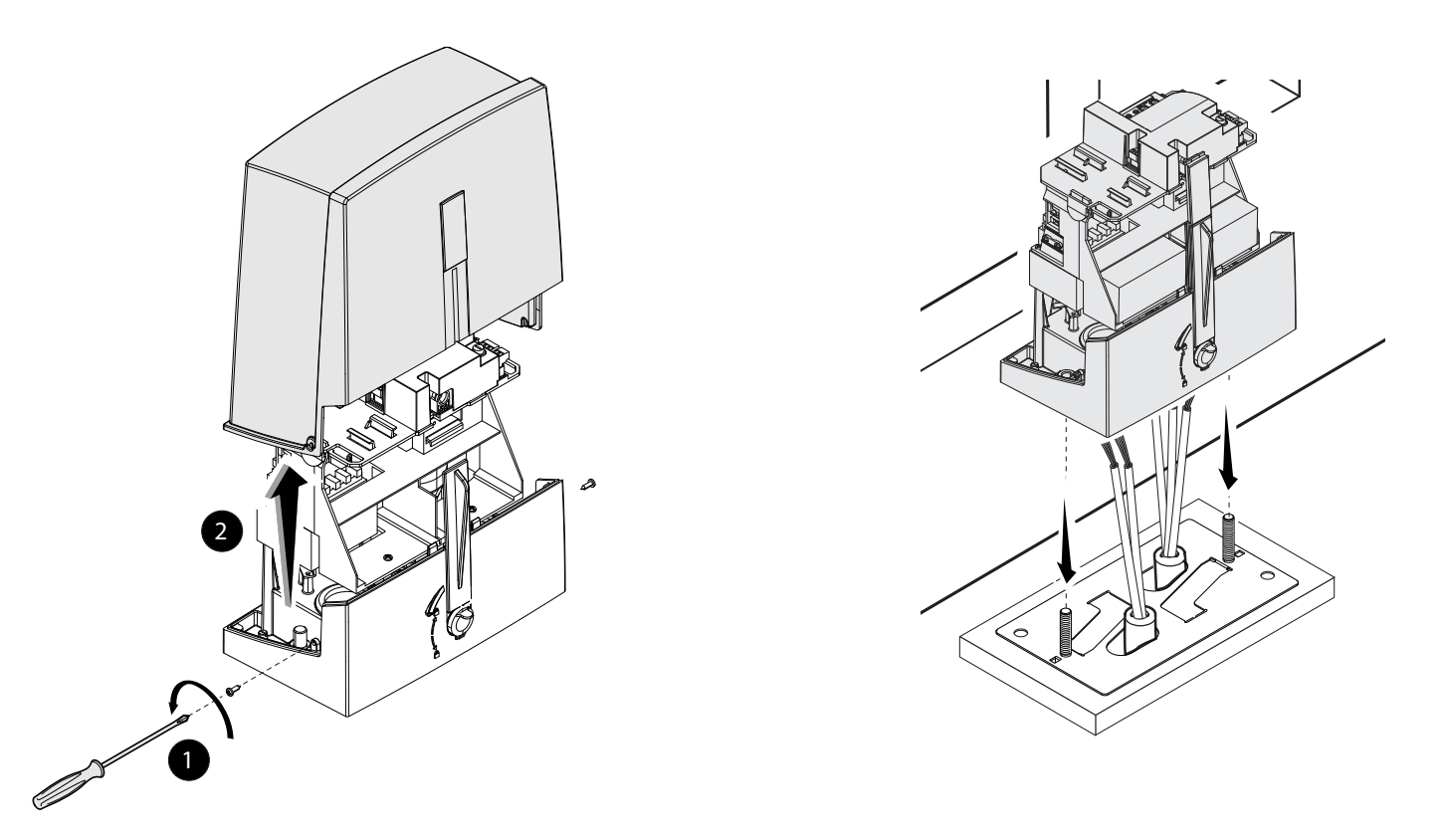

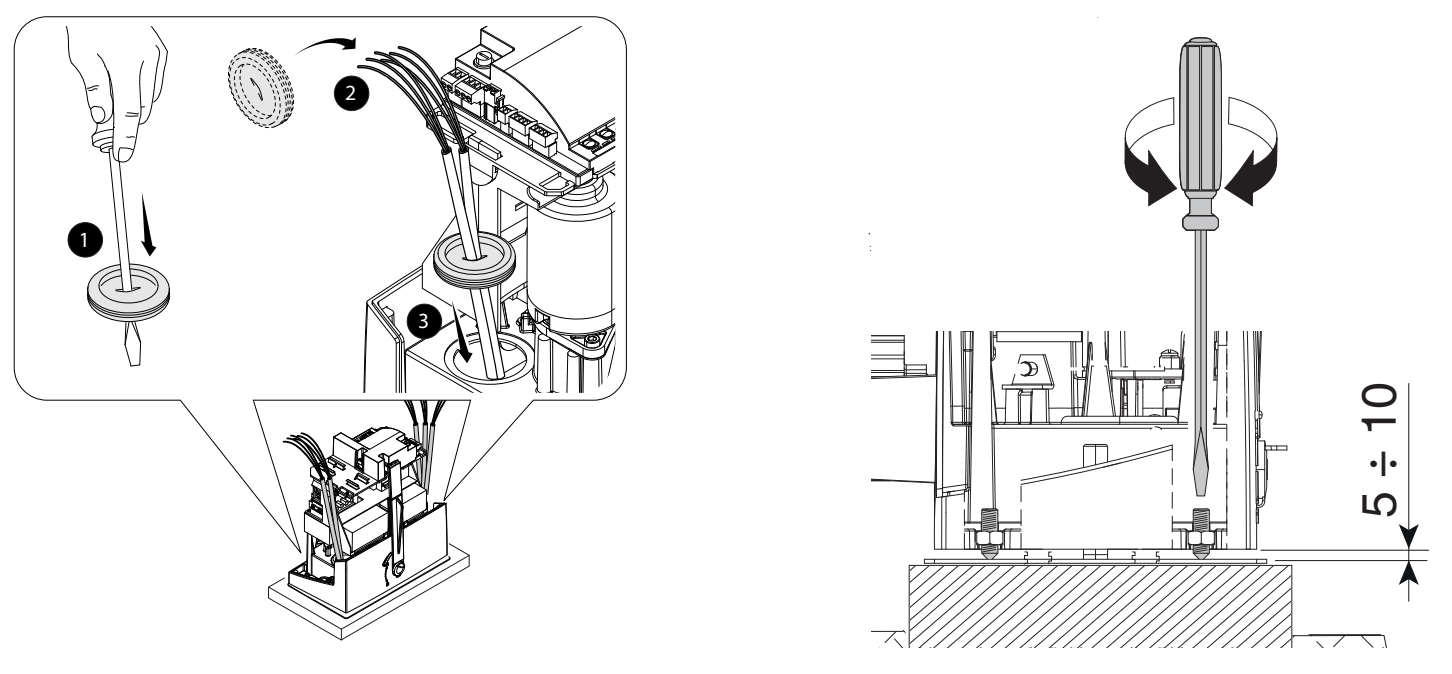

Elhelyezés és magasságbeállítás
Vegye le a fedelet, és helyezze a meghajtást a lemezre. A kábeleknek a ház alján és a megfelelően felszerelt kábelátvezetőkön keresztül kell haladniuk. Beállítás közben emelje meg a meghajtást a menetes lábakkal 5–10 mm-rel, hogy maradjon tartalék a fogaskerék és a fogasléc kapcsolódásának beállításához.

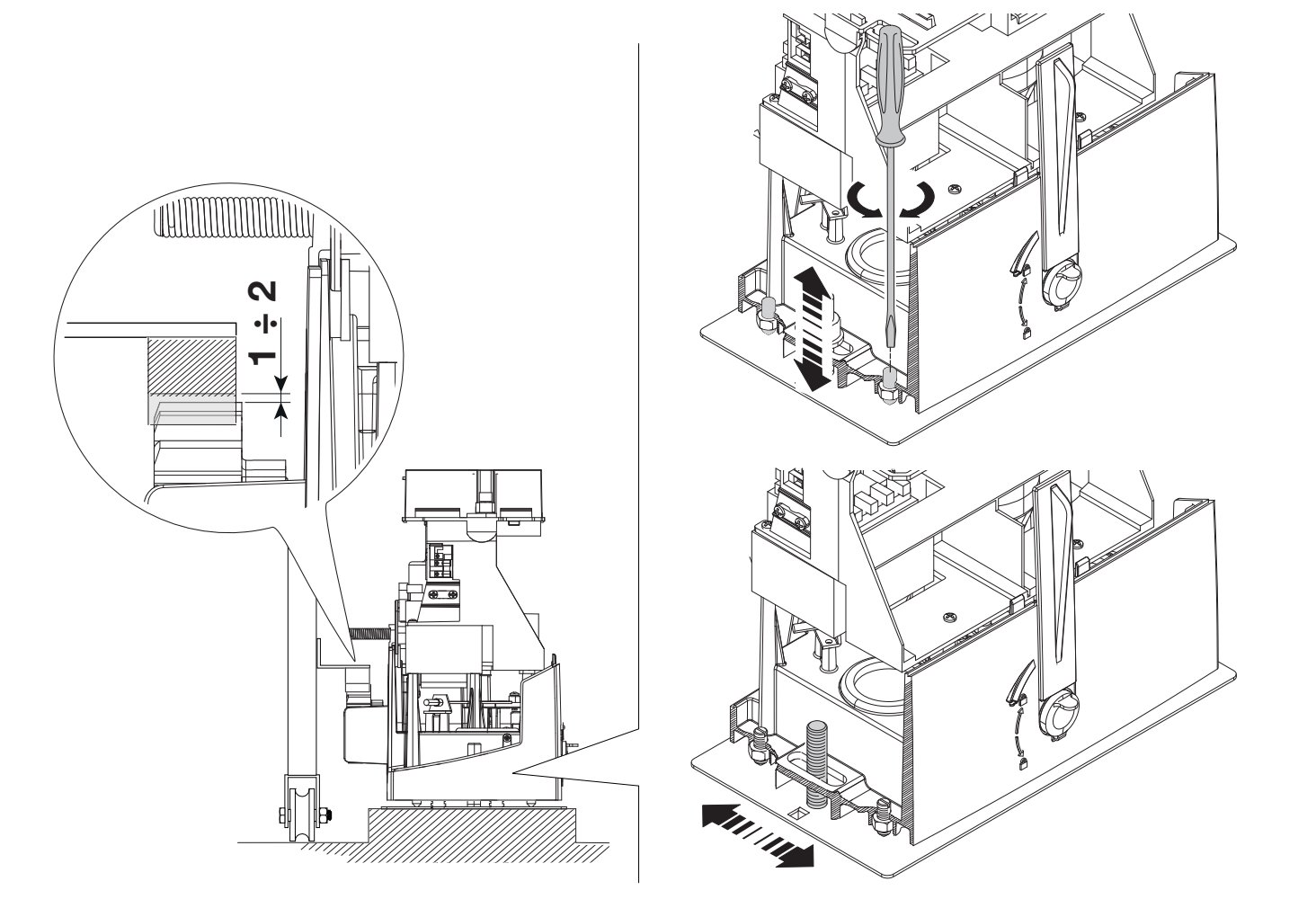

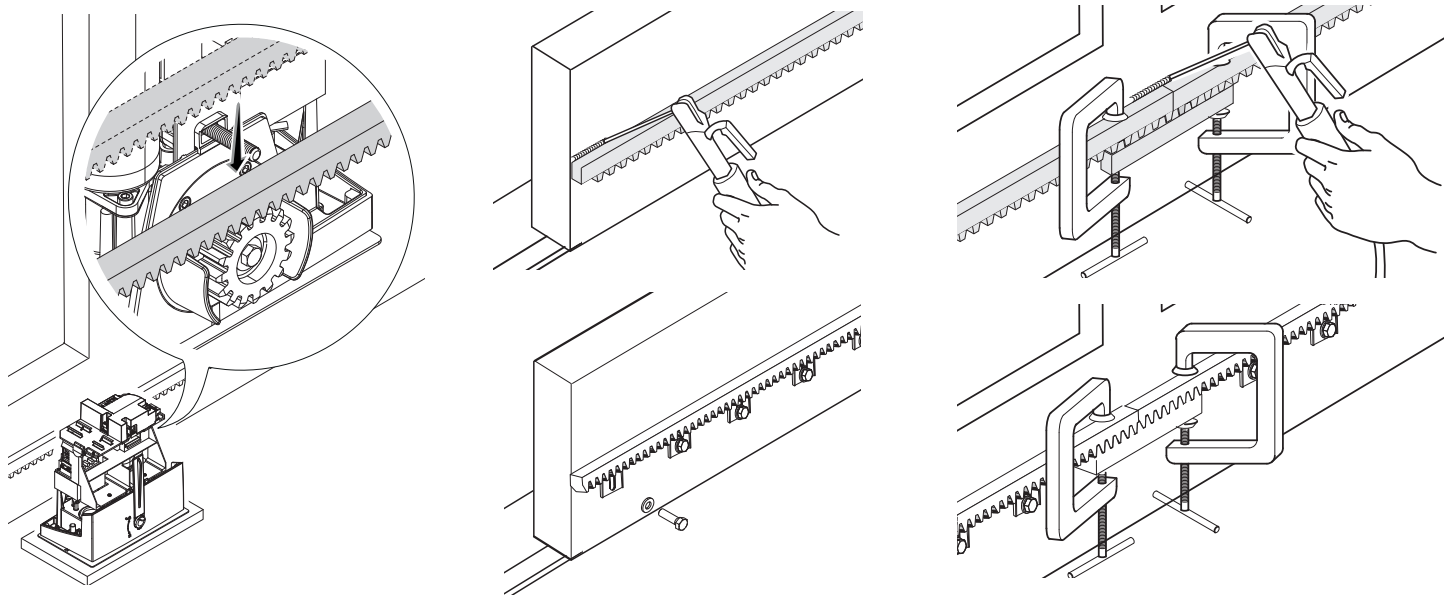

Fogasléc és kapcsolódási hézag
Oldja ki a meghajtást, és a kapuszárny kézi mozgatása közben rögzítse a fogaslécet. Az elemek illesztésekor használjon a kötés alá helyezett segéddarabot, hogy a fogak egyenletesen illeszkedjenek egymáshoz. A felszerelés után állítsa be a meghajtás függőleges és vízszintes helyzetét.
Hagyjon 1–2 mm hézagot a fogasléc és a fogaskerék között. A kapu súlya nem nehezedhet a meghajtásra. Kézzel járja végig a teljes utat, ellenőrizze a kapcsolódást és a fogasléc illesztéseit, majd húzza meg a horgonyok anyáit és alátéteit.

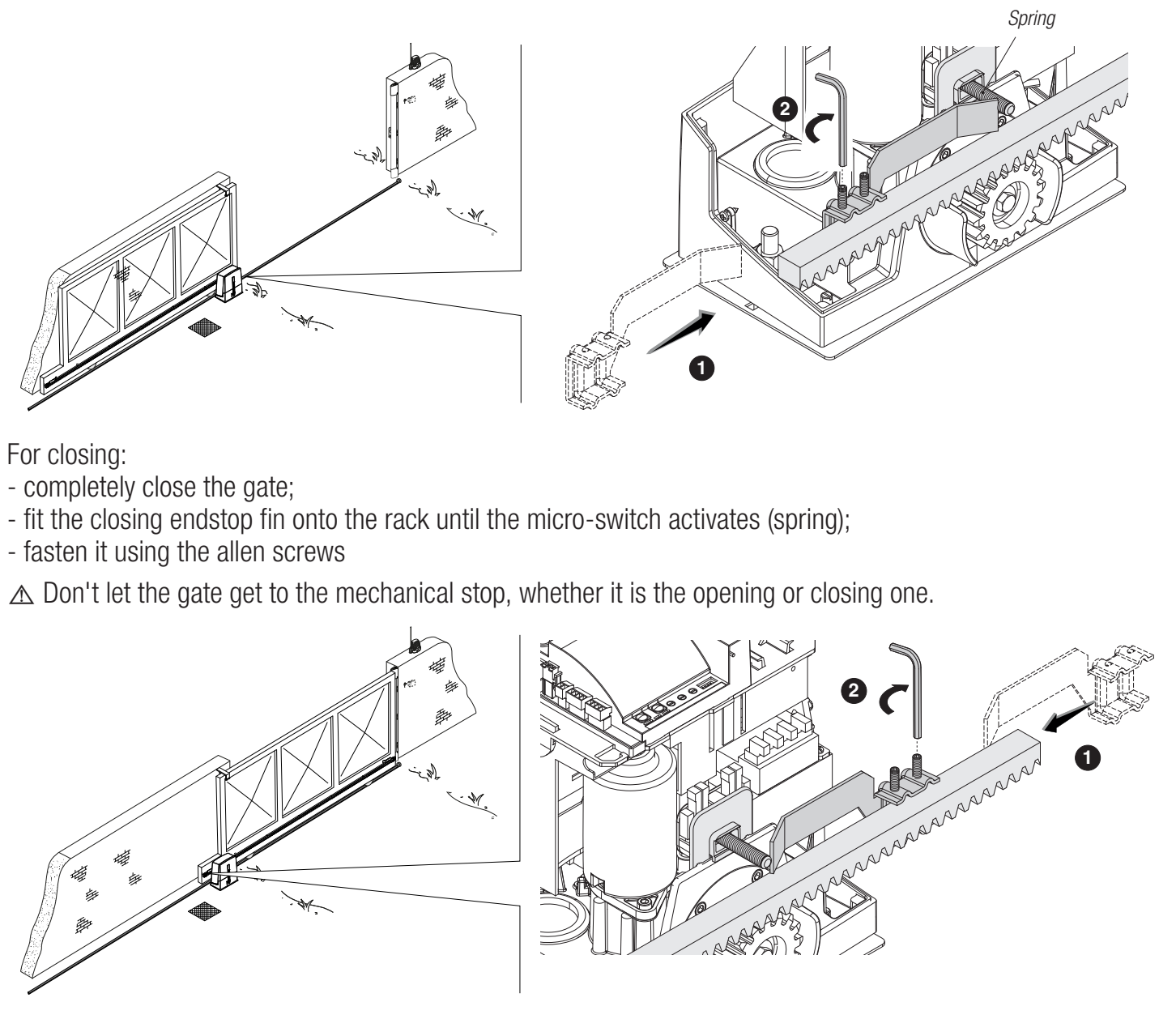

Mechanikus végálláskapcsolók
A kapuszárnyat kézzel tolja nyitott helyzetbe. Rögzítse a fogaslécre a nyitási kapcsolóütközőt úgy, hogy a felfutó része megbízhatóan átkapcsolja a rugós mikrokapcsolót. Ugyanígy állítsa be a zárási ütközőt. Rögzítse szorosan az ütközőket; a kapu mechanikus végütközője és a hajtás kapcsolóütközője eltérő feladatot lát el.
Úgy állítsa be a lekapcsolást, hogy a hajtás normál nyitáskor és záráskor se nyomja a kapuszárnyat a mechanikus végütközőnek.
Kábelezés
| Csatlakoztatás | Kábel / feltétel |
|---|---|
| 230 V AC hálózat, L/N/PE | 3G × 1,5 mm² 20 m-ig; 3G × 2,5 mm² 20–30 m esetén. |
| Jelzőfény / vezérlőjel | 2 × 0,5 mm²; a keresztmetszetet az adott fogyasztás és kábelhossz alapján ellenőrizze. |
| DIR10 fotocellák | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² a DIR szinkronizált kapcsolási rajza szerint. A TX átkötését és az NC érintkezőt is csatlakoztassa. |
| Antenna | RG58; ajánlott hossz legfeljebb 5 m. |
A vezetékek számának elegendőnek kell lennie a teljes kiválasztott kapcsolási rajzhoz. Hosszabb nyomvonal, párhuzamos fogyasztók vagy más tartozék esetén a szakembernek az áramerősség és a feszültségesés alapján újra kell számítania a keresztmetszetet. Óvja a kábeleket a sérüléstől, valamint a motorral és a transzformátorral való érintkezéstől; a hálózati betáplálást és a kisfeszültségű áramköröket megfelelően elkülönítve vezesse.

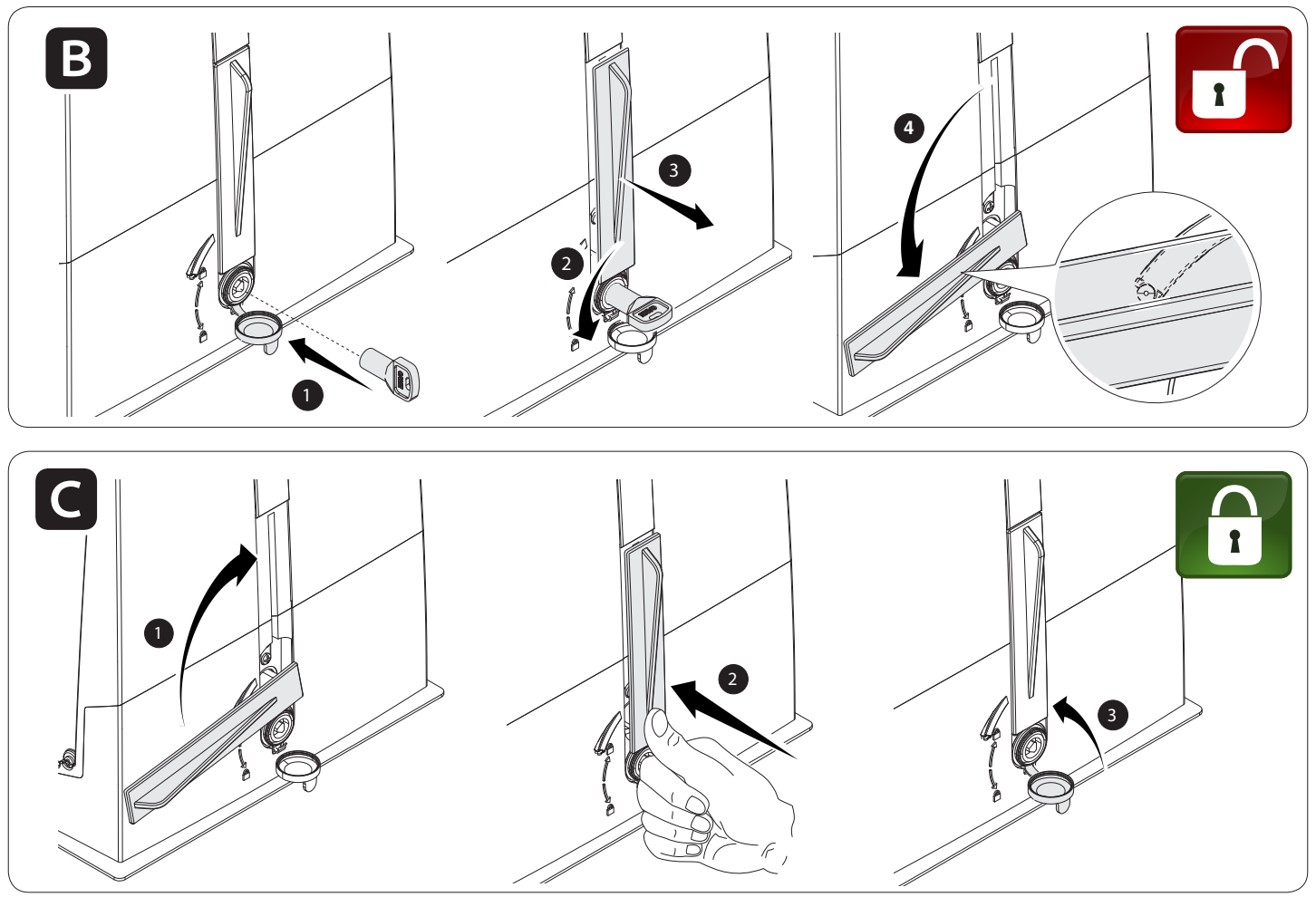

Kézi kioldás áramszünet esetén
Kézi mozgatás előtt válassza le a tápellátást, és biztosítsa a kapuszárnyat. Sérült vagy kiegyensúlyozatlan kapu kioldása ellenőrizetlen mozgást okozhat.
- Helyezze a kulcsot a zárba, és fordítsa el az óramutató járásával megegyező irányba.
- Húzza meg, és nyissa ki a kioldókart az ábrán látható módon.
- A kaput ellenőrzött módon, a mozgási útvonalon tartózkodó személyek nélkül mozgassa kézzel.
- Az újbóli rögzítéshez állítsa vissza a kart az eredeti helyzetébe, és zárja le a mechanizmust. Motoros vezérlés előtt ellenőrizze, hogy a hajtás reteszelve van-e.

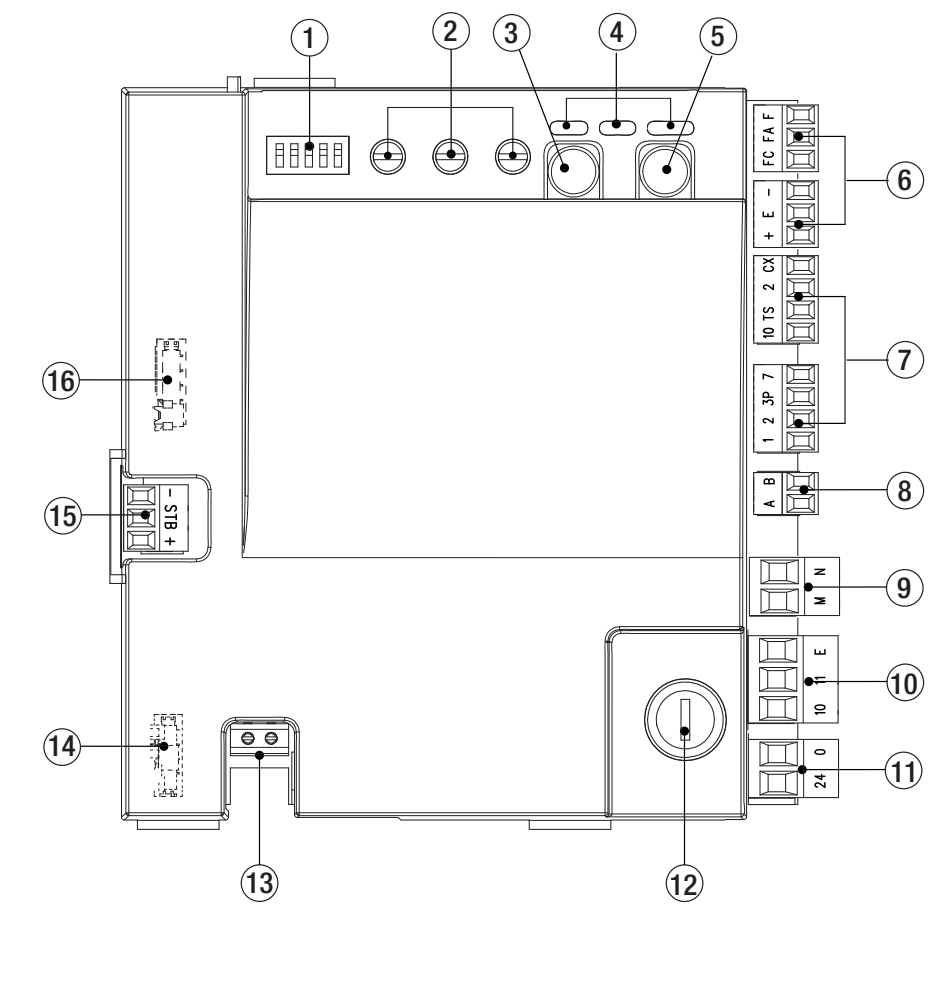

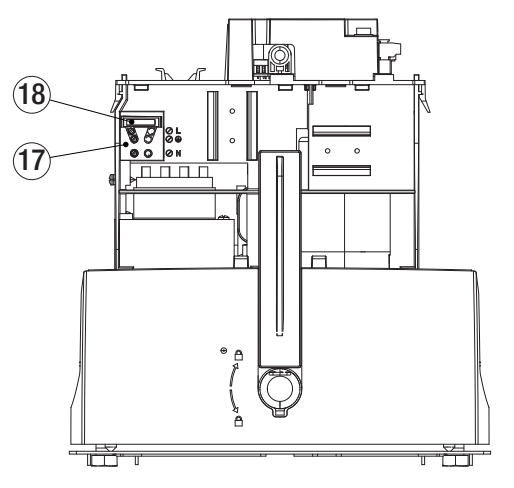

Tájékozódás a ZN6 vezérlőpanelen
A ZN6 öt DIP-kapcsolóval, A.C.T., SP.SLOW és SENS. trimmerekkel, P1 programozógombbal és 7-es vezérlőgombbal rendelkezik. A LED-ek a tápellátást, a vezérlőjeleket és a biztonsági bemeneteket jelzik. A rádióvevőhöz AF-csatlakozóba illeszthető kártya szükséges; az R800 kompatibilis kódzáras billentyűzethez használható.
| Ábraszám | Elem |
|---|---|
| 1 / 2 / 3 | DIP-kapcsolók / trimmerek / P1 |
| 4 / 5 | LED / 7-es vezérlőgomb |
| 6 / 7 / 8 | Enkóder és végálláskapcsolók / vezérlőjelek és biztonság / A–B billentyűzet |
| 9 / 10 / 11 | M–N motor / tartozékok / panel belső betáplálása |
| 12 / 13 / 14 | Tartozékbiztosíték / antenna / AF |
| 15 / 16 | RGP1 / R800 |
| 17 / 18 | Hálózati sorkapocs / hálózati biztosíték |

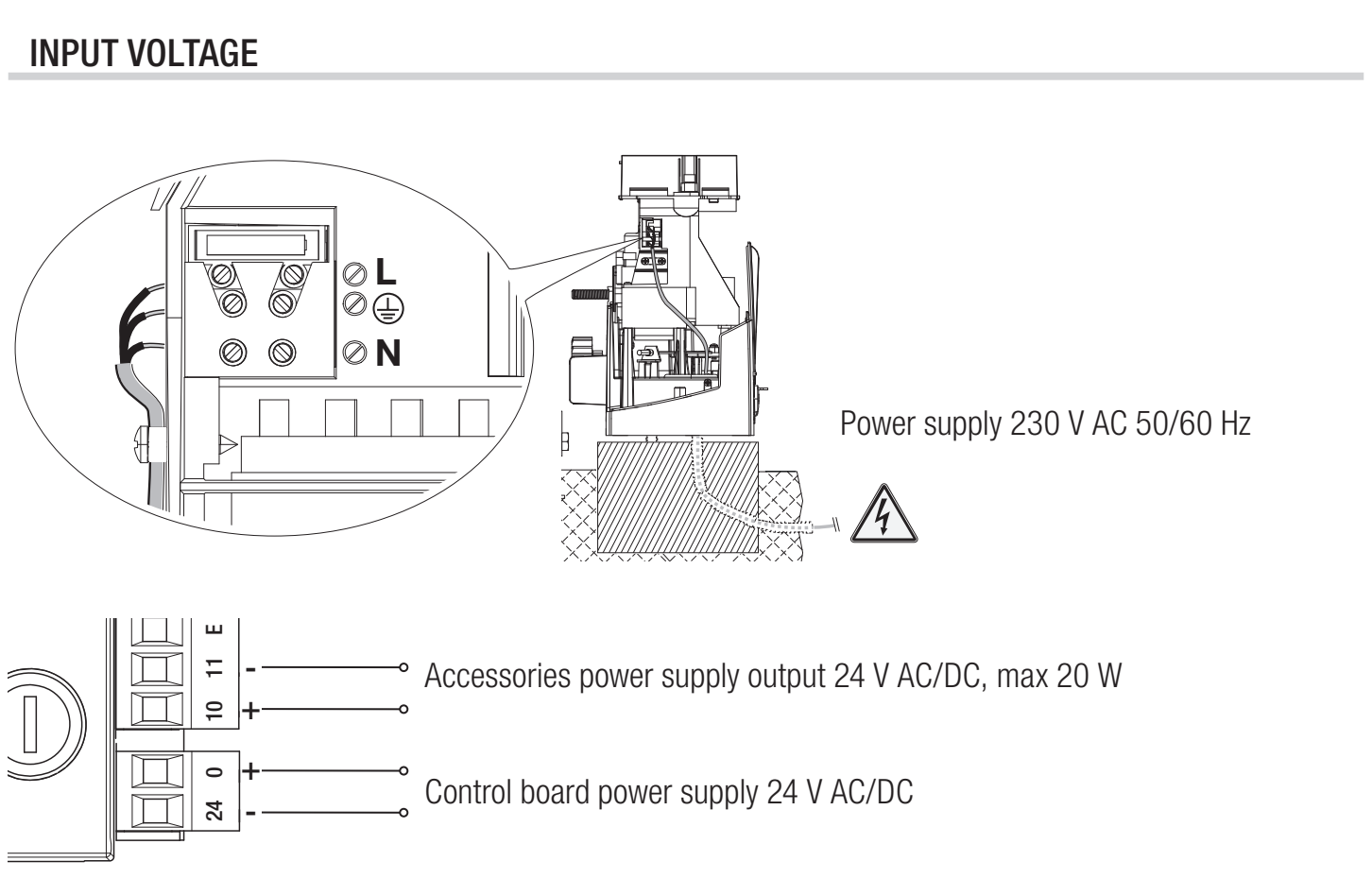

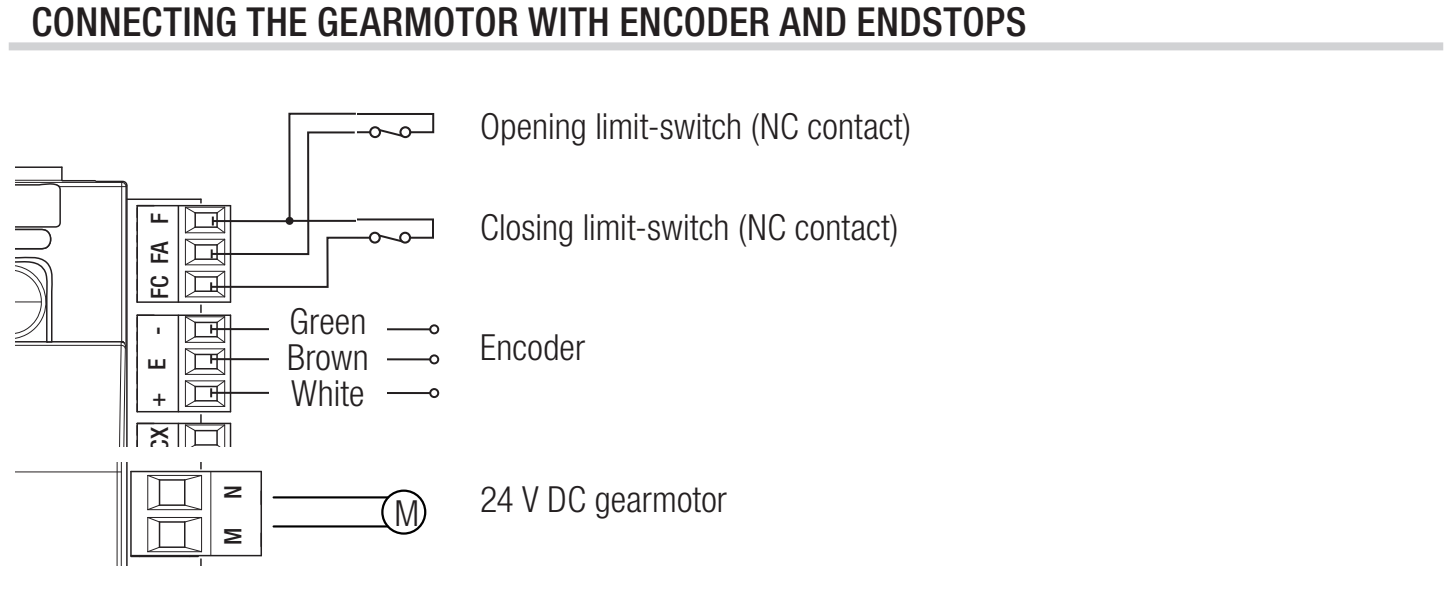

A ZN6 sorkapcsai és tápellátása
| Sorkapcsok | Használat / feszültség / polaritás |
|---|---|
| L / N / PE | 230 V AC hálózat, 50/60 Hz; csatlakoztassa a PE védővezetőt. Váltakozó áram, +/− polaritás nélkül. |
| 10 / 11 | 24 V AC/DC tartozékok, összesen legfeljebb 20 W. Egyenáram esetén: 10 = plusz (+), 11 = mínusz (−); váltakozó áram esetén nincs polaritás. |
| 10 / E | 24 V AC/DC jelzőfény-kimenet, max. 25 W; egyenáramnál a közös 10-es kapocs a pozitív, az E a kapcsolt kimenet. Nem tartozékok folyamatos tápellátására szolgál. |
| 24 / 0 | A panel belső 24 V AC/DC tápbemenete; ne kösse össze a tartozékkimenettel. Váltakozó áramnál nincs polaritás; egyenáram esetén 0 = +, 24 = −. |
| M / N | 24 V DC motor; a bekötést az eredeti kapcsolási rajz szerint végezze. Nem 230 V-os hálózati feszültség. |
| + / E / − | Jeladó: +/− tápellátás és E jel; nem tartozékkimenet. |
| F / FA, F / FC | Végálláskapcsolók: FA nyitás, FC zárás, F közös; az NC érintkezők polaritásfüggetlenek. |

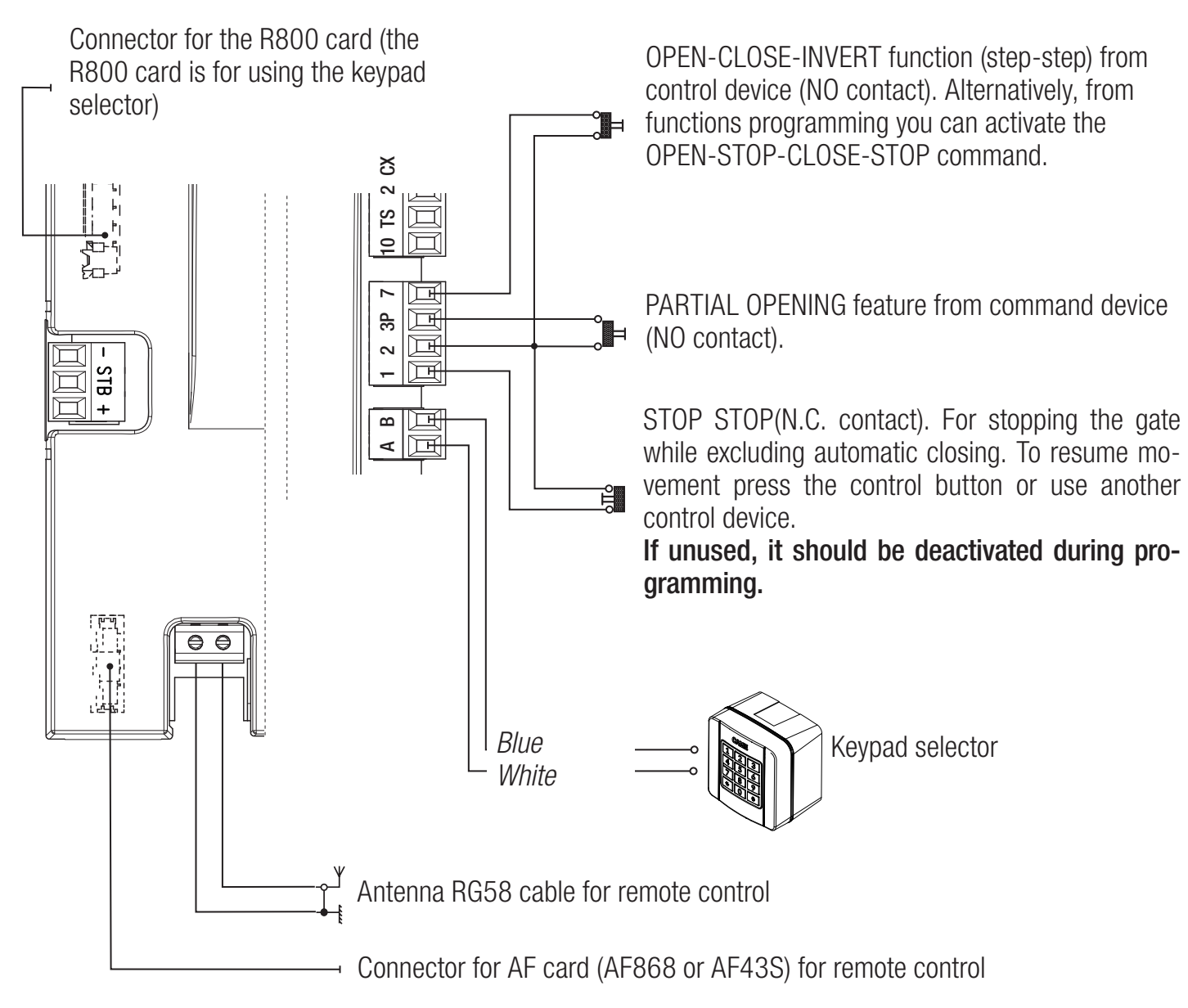

Vezérlőjelek, STOP és billentyűzet
| Sorkapcsok | Érintkező / működés |
|---|---|
| 1–2 | NC STOP. Gyárilag aktív; STOP nélkül a 2-es és 3-as DIP-kapcsolóval kapcsolja ki. Polaritásfüggetlen érintkező. |
| 2–7 | NO vezérlőjel, gyári beállítás szerint: nyitás – zárás – irányváltás. Polaritásfüggetlen; ne csatlakoztasson külső tápellátást. |
| 2–3P | NO részleges nyitás; nyomva tartott üzemmódban nyitás. Polaritásfüggetlen. |
| 2–CX | NC biztonsági érintkező; aktiválja, majd válassza ki a C1/C4 beállítást. |
| 10–TS | Tápellátási kimenet a fotocellák tesztelt ágához, az adott kapcsolási rajz szerint. |
| A–B | Kompatibilis billentyűzet R800 kártyával; nem a motor sorkapcsai. |
| Antenna / AF | RG58 / csatlakoztatható rádióvevő-kártya. Csak hálózati és akkumulátoros tápellátás nélkül helyezze be. |

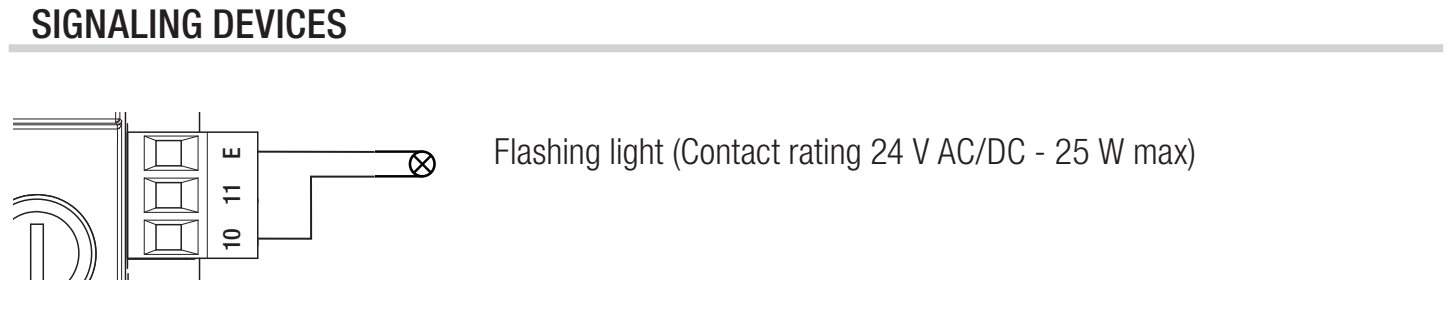

24 V-os jelzőfény
KLED24-et csatlakoztassa a 10–E kapcsokra. 24 V AC/DC tápellátású, fogyasztása 2 W. Váltakozó áramnál a betáplálásnak nincs egyenáramú polaritása; egyenáramnál a panel 10-es kapcsa a pozitív, az E pedig a kapcsolt kimenet. A KLED24 tápvezetékén nincs külön +/− jelölés. 230 V-os jelzőfény nem csatlakoztatható erre a kimenetre.
Fotocellák és biztonsági teszt

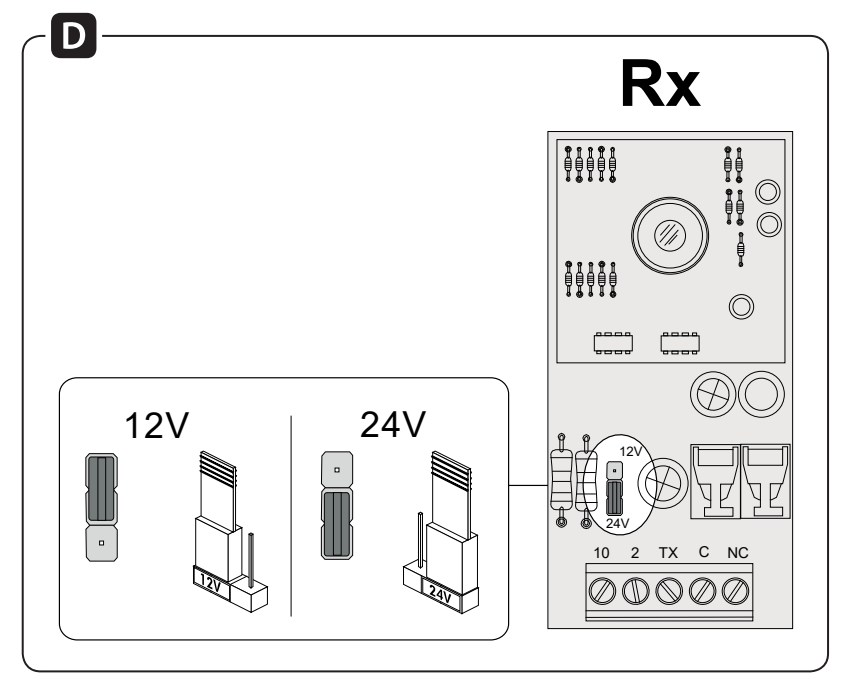

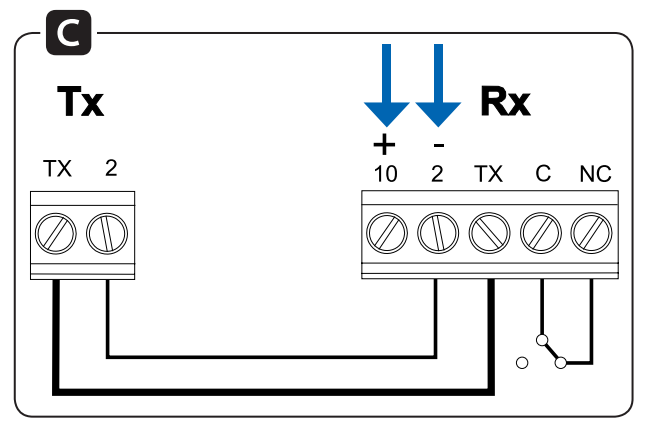

CAME DIR10 egy TX adóból és egy RX vevőből áll, hatótávolsága 10 m. Állítsa a vevő áthidalóját erre: 24 V. A pár áramfelvétele 60 mA 24 V AC esetén. Az RX tápellátásának jelölése: 10 (+), 2 (−); a TX-nek van TX (+), 2 (−). Váltakozó áramú tápellátás esetén az egyenáramú polaritás nem érvényes. A TX kivezetés a szinkronizálás része; ne hagyja ki az összekötését.
| Fotocella-kapocs | Szokásos bekötés | Bekötés teszteléssel |
|---|---|---|
| RX 10 (+) | 10-es panel | 10-es panel |
| RX 2 (−) és RX C | 2-es panel | 2-es panel |
| RX TX ↔ TX TX (+) | Kösse össze a TX-et a vevő és az adó között | Ugyanaz az összekötés |
| TX 2 (−) | 2-es panel | TS panel |
| RX NC | CX panel | CX panel |
A C–NC érintkező feszültségmentes biztonsági érintkező. Nincs pozitív vagy negatív pólusa. A tápellátás bekötése és az érintkező bekötése két külön áramkör. Egyenáramú (DC) táplálásnál a 10-es a pozitív pólus; az RX 2 negatív kivezetése ebben a konkrét rajzban a panel 2-es közös kapcsára van kötve. Ne tévessze össze a 2-es kapcsot a 11-es tápellátási kapoccsal.
A csatlakoztatott CX bemenetet a következővel aktiválja: DIP 4. Zárásvédelem esetén hagyja meg a C1 reakciót; a következővel: DIP 1,4 a C4 választható ki. A C1 a zárás közben megszakított fénysugár esetén újranyit; a C4 megállítja a mozgást, majd az akadály eltávolítása után folytatja.

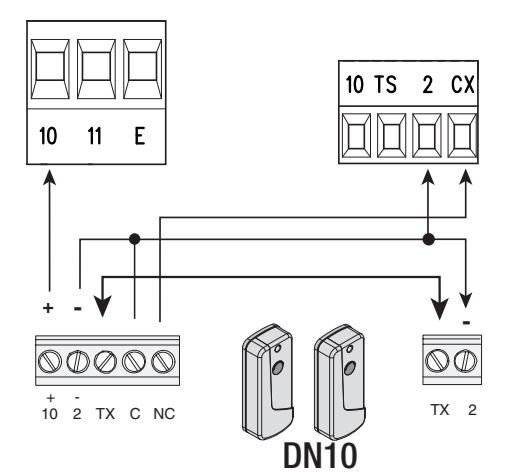

Az alábbi eredeti ZN6-rajzokon szinkronizált DN10 fotocellák láthatók. A fenti DIR10-kapocskiosztás a saját bekötésén is alapul. Más jelölésű vagy más interfészű fotocellák esetén ne használja ezt a kapocskiosztást.

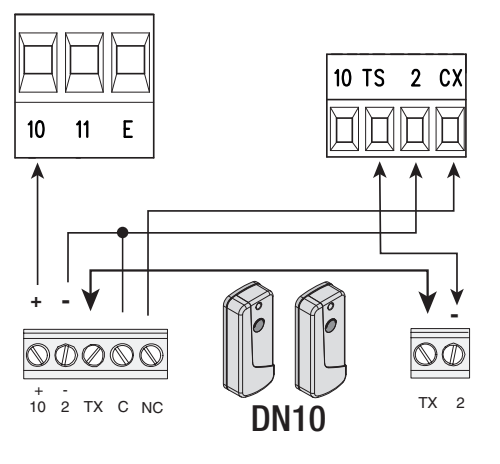

Bekötés teszteléssel a TS-en keresztül
Teszteléskor a TX 2-t a TS-re kell áthelyezni, míg az RX 2 és az RX C a panel 2-es kapcsán marad. A TX összekötése az adó és a vevő között megmarad. Először áramtalanítva módosítsa a bekötést, és csak ezután aktiválja a tesztet.
Aktiválja a tesztet a DIP 2,4 és P1 segítségével; a CX bemenetnek bekapcsolt állapotban kell lennie. Sikertelen teszt esetén a panel nem hajtja végre a parancsot. A beállítás után állítsa vissza az összes DIP-kapcsolót OFF állásba.
A bekötés után próbálja ki a fénysugár megszakítását az adott mozgás közben, majd az akadály ismételt eltávolítását. Hiba tartós megoldásaként ne hidalja át a biztonsági bemenetet.
A ZN6 első üzembe helyezése
- Ellenőrizze a mechanikát, a fogasléc hézagát, a rögzített és kapcsoló ütközőket, a hajtás reteszelését és az összes csatlakoztatott védelmi eszközt.
- Kapcsolja be a tápellátást, és ellenőrizze a PWR LED-et. Állítsa be egymás után a mozgásirányt, STOP-ot és a menet betanítását.
- Aktiválja a csatlakoztatott CX-et, állítsa be annak reakcióját, és szükség esetén a fotocellatesztet is. A nem használt CX-et hagyja kikapcsolva.
- Állítsa be, majd mentse el a trimmereket, az esetleges automatikus működést és a részleges nyitást.
- Párosítsa a távirányítókat. Ellenőrizze a teljes ciklust, a STOP-ot, a fotocellákat, a lassítást, a végállásokat, a villogót és az áramszünet utáni működést.
A teljes menet automatikus betanítása
Előfeltételek: helyes mozgásirány és STOP, aktív enkóder, szabad mozgáspálya és megfelelően beállított végálláskapcsolók. Kézi mozgatás után a hajtást ismét reteszelni kell. A technikus felügyelje a teljes mozgást; a betanítás alatt ne lépjen a kapu mozgásterébe.
- Álló hajtásnál állítsa a DIP 1,2,3,5 kapcsolókat ON állásba; a DIP 4 OFF állásban marad.
- Nyomja meg a P1-et. A kapu mozgások sorozatát hajtja végre a lassítási pontok meghatározásához.
- Betanítás közben a piros LED villog. A sikeres befejezést 1 másodperces hangjelzés erősíti meg; sikertelenség esetén gyors villogás és 4 hangjelzés hallható.
- A P1 megszakíthatja a betanítást. A befejezés után állítsa vissza mind az öt DIP-kapcsolót OFF állásba.
- Ellenőrizze a teljes nyitási és zárási ciklust, valamint a biztonsági berendezések működését. Hiba esetén először szüntesse meg annak okát, és csak ezután ismételje meg a betanítást.
Részleges nyitás betanítása
A teljes menet betanítása után a panel 7-es gombjával mozgassa a kaput a kívánt részleges nyitási pozícióba. Állítsa a DIP 4,5 kapcsolókat ON állásba, majd nyomja meg a P1-et. A LED világít, az 1 másodperces hangjelzés pedig megerősíti a mentést. A gyors villogás és négy hangjelzés érvénytelen pozíciót jelez. Ezután állítsa vissza a DIP-kapcsolókat OFF állásba, majd próbálja ki a 2–3P parancsot és a részleges nyitási pozíció automatikus működését.
Programozás DIP-kapcsolókkal és P1 gombbal
A DIP-kapcsolók választják ki a funkciót, amelyet a P1 gombbal menthet el. Nem állandó üzemi kapcsolók. Minden beállításnál csak az adott sorban felsorolt kapcsolókat állítsa ON állásba; az összes többi legyen OFF állásban. Csak álló hajtást programozzon. A megerősítés után állítsa mind az öt DIP-kapcsolót OFF állásba.
Aktív vagy alternatív funkcióra történő szokásos átkapcsoláskor a LED világít, és 1 másodperces hangjelzés hallható; kikapcsolt vagy eredeti értékre való visszaállításkor a LED villog, és két hangjelzés hallható. A STOP, az enkóder és a részleges megállás automatikája gyárilag be van kapcsolva, ezért az első P1-es művelet kikapcsolja őket. A betanítás, a párosítás, a törlés és a visszaállítás visszajelzése külön szerepel a táblázatban.

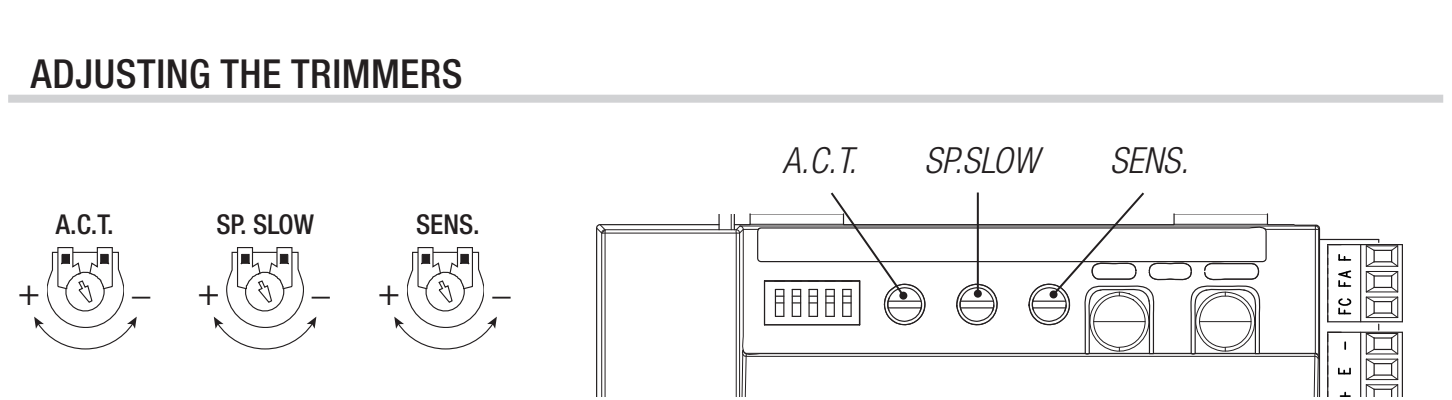

Trimmerek és értékek mentése
| Trimmer | Tartomány / rendeltetés |
|---|---|
| A.C.T. | Várakozás az automatikus zárásig 1–120 s; az automatikus zárást külön funkcióval kell aktiválni. |
| SP.SLOW | Lassítási sebesség 30% (−) – 60% (+) a maximális sebességből. |
| SENS. | Akadályérzékelési érzékenység: − minimum, + maximális érzékenység. Módosítás után ellenőrizze a működtető erőket és a védelmi funkciókat. |
A trimmerek beállítása után mentse el mindhárom értéket: Állítsa a 2,3,4,5 DIP-kapcsolót ON állásba, nyomja meg a P1-et, várja meg a LED-es és 1 s-os hangjelzéses visszaigazolást, majd állítsa az összes DIP-kapcsolót OFF állásba. Mentés nélkül a módosítások elvesznek.
Távirányítók párosítása
A ZN6 legfeljebb 25 felhasználót tárol. A 433,92 MHz-es, fix kódú rendszerhez használható AF43S és kompatibilis TOP-432EE. Az AF kártyát kizárólag áramtalanított állapotban helyezze be. Az azonos frekvencia önmagában nem garantálja a kódolás kompatibilitását.
- Válassza ki a kívánt parancshoz tartozó DIP-kombinációt: 1 = részleges nyitás; 2 = csak nyitás; 1,2 = nyitás–zárás–irányváltás; 3 = nyitás–STOP–zárás–STOP.
- Nyomja meg a P1-et. Amikor a LED villogni kezd, 10 másodpercen belül nyomja meg a távirányító kiválasztott gombját.
- A LED világítása és az 1 s-os hangjelzés igazolja a mentést. A már mentett távirányítót gyors villogás és 4 hangjelzés jelzi.
- Állítsa vissza az összes DIP-kapcsolót OFF állásba, és ellenőrizze a hozzárendelt funkciót.
Távirányítók törlése és visszaállítás
Az összes felhasználó törlése: DIP 1,3 ON, a többi OFF; tartsa lenyomva a P1 gombot 5 s. A LED világítása és az 1 másodperces hangjelzés megerősíti a törlést. Ezután állítsa a DIP-kapcsolókat OFF állásba. Ezzel az összes mentett távirányítót törli.
Paraméterek visszaállítása: Mind az öt DIP-kapcsoló ON állásban, majd nyomja meg a P1 gombot. A LED villog, két hangjelzés hallható; ezután állítsa mind az öt DIP-kapcsolót OFF állásba. A paraméterek visszaállítása nem törli a felhasználókat. A következő üzembe helyezés előtt állítsa be újra, majd ellenőrizze az irányt, a STOP-ot, a CX-et, a betanítást és a biztonsági funkciókat.

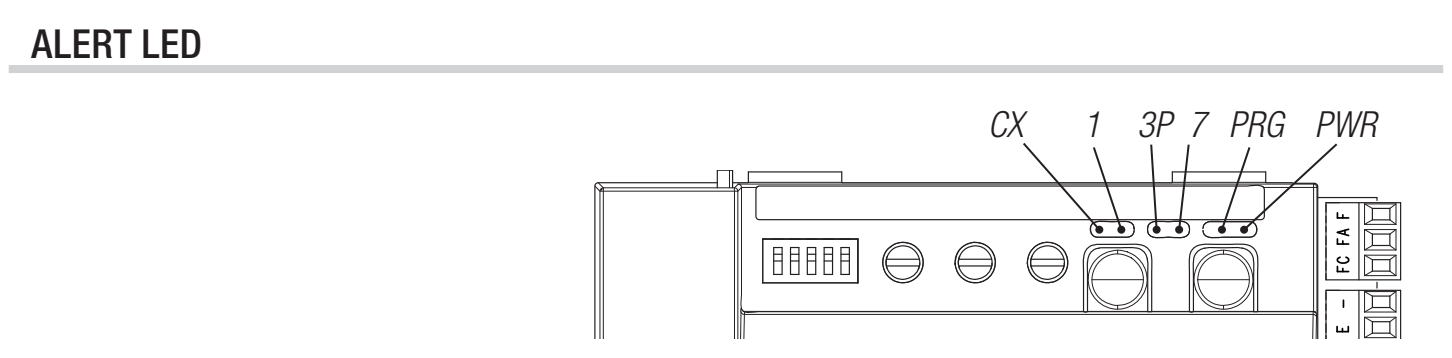

ZN6 diagnosztika
| LED | Jelentés / ellenőrizendő |
|---|---|
| CX – sárga | Nyitott 2–CX NC-érintkező esetén világít. A fotocellák fénysugara, tápellátása és érintkezője. |
| 1 – sárga | Nyitott 1–2 NC-érintkező esetén világít. STOP és annak konfigurációja. |
| 3P – sárga | Zárt 2–3P NO-érintkező esetén világít; ha folyamatosan világít, ellenőrizze a beragadt vezérlőparancsot. |
| 7 – sárga | Zárt 2–7 NO-érintkező esetén világít; ellenőrizze a nyomógombot/kapcsolót. |
| PRG – piros | Programozás, várakozás az automatikus zárásra vagy hiba. A jelentés az éppen végrehajtott művelettől függ. |
| PWR – zöld | A vezérlőpanel tápellátása. Ha nem világít, ellenőrizze a betáplálást és a biztosítékokat. |
| Jelenség | Ellenőrzés / hibaelhárítás |
|---|---|
| 4 hangjelzés betanításkor | Ellenőrizze a betanítást, az irányt, a végálláskapcsolókat, a szabad mozgást és az enkódert. |
| 4 hangjelzés párosításkor | Az adó már mentve van; ez nem egy új mentés megerősítése. |
| 4 hangjelzés részleges nyitási helyzet beállításakor | Válasszon másik megengedett részleges nyitási helyzetet. |
| Nem mozdul | Ellenőrizze a betáplálást, a hajtás reteszelését, a STOP-ot, az aktivált CX-et, a TS-tesztet és a folyamatosan zárt vezérlőparancsokat. |
| Kinyílik, de nem záródik be | Ellenőrizze a fotocellákat és NC-érintkezőjüket; automatikus üzemmódban az aktiválásukat és a mentett A.C.T. értéket is. |
A ZN6 biztosítékai
| Áramkör | Gyors biztosíték |
|---|---|
| Hálózati LINE | 1,6 A-F |
| Tartozékok | 2 A-F |
A biztosítékokat feszültségmentes állapotban ellenőrizze. Azonos névleges értékű, gyors kioldású biztosítékot használjon; a nagyobb értékű biztosíték használata vagy az ismételt csere a rövidzárlat megszüntetése nélkül nem jelent javítást.
Karbantartás és szerviz
Rendszeresen ellenőrizze a sín és a fogasléc tisztaságát, a kézi mozgatás könnyedségét, a hajtás rögzítését, a kapcsolóütközőket, a kábelek állapotát, a kioldószerkezetet, a fotocellákat és az egyéb biztonsági elemeket. Tisztítás vagy beavatkozás előtt válassza le a hálózati tápellátást és az esetleges akkumulátoros tartalék tápellátást is. Sérülés, szokatlan zaj vagy rezgés esetén állítsa le a berendezést, és szüntesse meg a kiváltó okot.
A SENS. érzékenységének növelése nem helyettesíti a mechanika javítását; a trimmerek értékeit a DIP 2,3,4,5 és a P1 segítségével kell elmenteni. Szervizelés után ismét ellenőrizze a teljes mozgást, az erőhatásokat és a védelmi funkciókat.

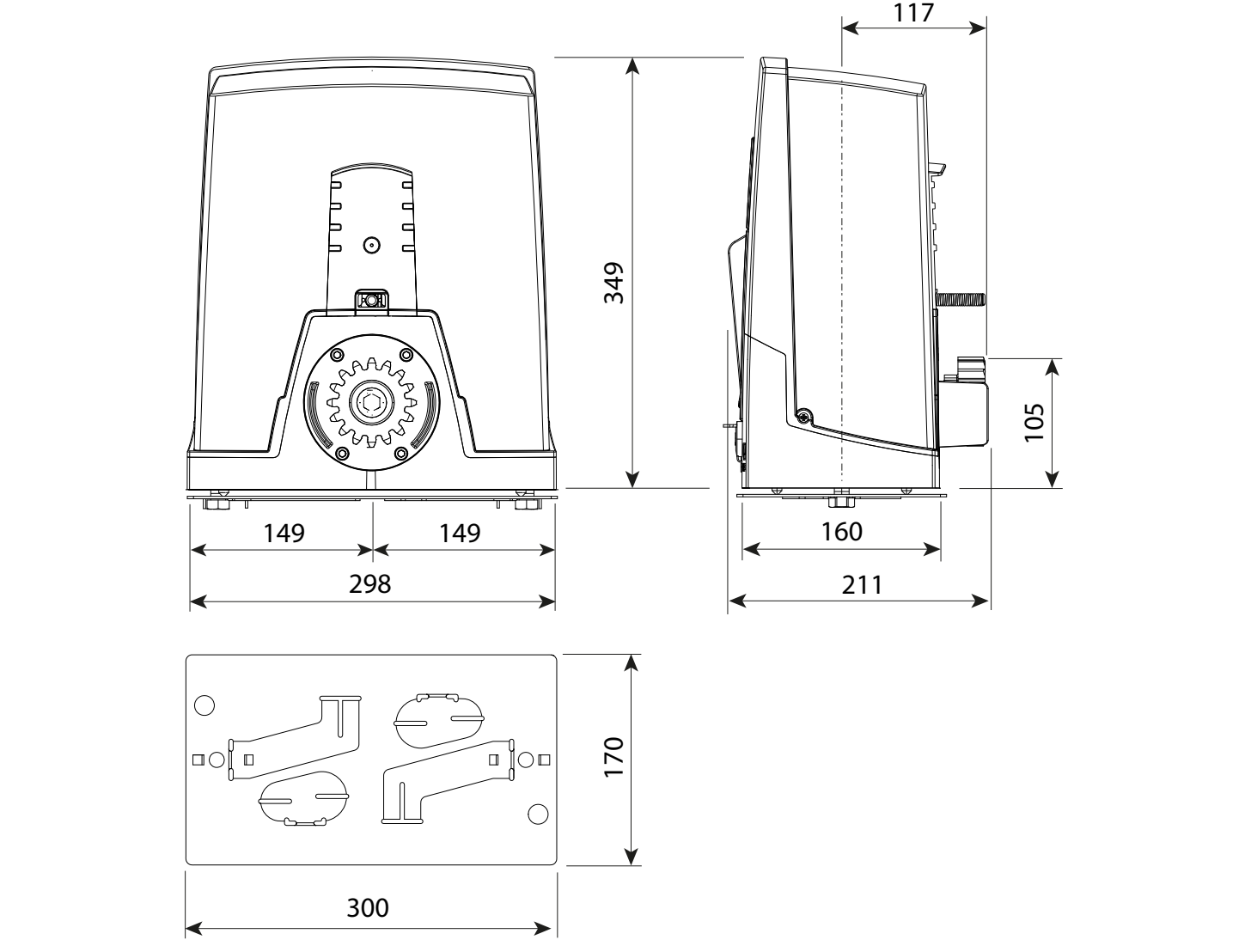

A BXL04AGS műszaki jellemzői
| Paraméter | Érték |
|---|---|
| A kapuszárny maximális tömege | 400 kg |
| A kapuszárny maximális hossza | 10 m |
| A hajtás hálózati tápellátása | 230 V AC, 50/60 Hz |
| A motor tápellátása | 24 V DC |
| Teljesítmény | 150 W |
| Maximális áramfelvétel | 7 A |
| Védettség | IP44 |
| Üzemi hőmérséklet | −20 és +55 °C között |
| Üzemelés | 50%-os munkaciklus; ez nem az óránkénti ciklusok száma. |
| Készenléti fogyasztás | 7,4 W |
| Érintésvédelmi osztály | I |
| Fogaskerék / végálláskapcsolók | 4-es modul / mechanikus |
| A megadott kivitel vezérlése | ZN6, DIP + trimmerek + P1 |
| A hajtás önálló tömege | 7,7 kg |
