Készlet önhordó tolókapu gyártásához, extra rövid túlnyúlással, Intelligate IG350
ÚJDONSÁG| A termék elérhetősége: | legfeljebb 7 napon belül | Az árut általában 7 napon belül adjuk fel. |
|---|
legfeljebb 7 napon belül
1 178 883,34 Ft áfával
| Tömeg |
|---|
| 60 kg |
A(z) Készlet önhordó tolókapu gyártásához, extra rövid túlnyúlással, Intelligate IG350 termék leírása
Kevés hely áll rendelkezésre a telken a hagyományos önhordó tolókapu túlnyúlásához? Az Intelligate rendszert kifejezetten olyan esetekre tervezték, amikor a kapunyílás melletti hely túl rövid, ezért a kapu szokásos túlnyúlása nem alkalmazható. >>Szerelési útmutató letöltése>>.
Az intelligate IG350 rendszerrel a kapu szabad nyílásszélességéhez mindössze 40 cm-es túlnyúlás elegendő. Egy hagyományos önhordó kapu 4 méteres nyílás esetén körülbelül 1,5–2 méteres túlnyúlást igényelne. Az Intelligate rendszerrel több mint egy méter helyet takaríthat meg.
| A készlet tartalma: | IG350 készlet | |||
|---|---|---|---|---|
 |
1 × | Komplett INTELLIGATE 350 görgős kocsirendszer MGD C-profilhoz | IG350 | |
 |
1× | MGD 5400 mm-es alumínium C-profil | MGD1-LS | |
 |
1 × | Szerelőkonzol hajtásokhoz | MK-IG | |
 |
1 × | Felütköző MGD C-profilhoz | MGD1-EDR | |
 |
1 × | MGD C-profil záródugója | MGD1-ED | |
 |
1 × | Alsó ütköző | NALS | |
 |
1 × | Felső ütköző görgőkkel | NELGR-60 | |
| Szerelési útmutató | ||||

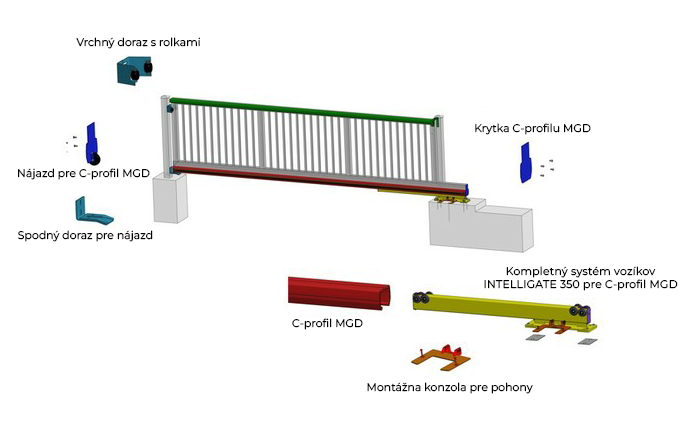

Az alkatrészek elhelyezése a szerkezetben:
Példa:
Ha a kapu átjárószélessége 4000 mm, akkor az Intelligate rendszerrel szerelt kapu teljes nyitásához 4400 mm hely szükséges (4000 átjáró/kapu + 400 kaputúlnyúlás).
Méretek:
- GL: teljes hossz
- DL: szabad átjárószélesség
- GP: az alaplemez hossza
- EL: a tartókar hossza
- EL effekt.: a befogás tényleges hossza
- H: a futósín felső éle (=200 mm)
- Megengedett tömeg: a kapu maximális tömege a sínnel együtt
- Megengedett tömeg/m: maximális tömeg/m a sínnel együtt (5 kg/m)
Figyelem:
- A futóművet négy, egyenként legalább 25 kN szorítóerejű horgonnyal kell rögzíteni.
- Ez a szorítóerő M12-es beragasztott menetes szárral és 60 Nm meghúzási nyomatékkal érhető el.
- A horgonyok meghúzása előtt az alaplemez és az alap közötti hézagot kiöntőhabarccsal kell kitölteni.
