CAIS 73x61x3,5-ös önhordó szett 4,5 m-es átjárószélességű tolókapuhoz, perforált Fe profil, KIT ENZO SB 03
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
130 610,61 Ft áfával
| Tömeg |
|---|
| 48 kg |
A(z) CAIS 73x61x3,5-ös önhordó szett 4,5 m-es átjárószélességű tolókapuhoz, perforált Fe profil, KIT ENZO SB 03 termék leírása
Alkatrészkészlet KIT ENZO SB 03 önhordó tolókapu gyártásához legfeljebb 4,5 m-es átjárószélességhez/450kg. A C-profil kivételével minden alkatrész horganyzott.
| A(z) CAIS-ENZO-SB-03 készlet tartalma: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm csavarozáshoz szükséges furatokkal, Fe, 6m | CAIS-STAGE-SB-6 | |
|
A kapu aljára csavarozott C-vezetőprofil, amelynek segítségével a kapu a beton alapba rögzített görgőkocsikon fut. Felületkezelés nélkül, nyers vas.
|
Részletek
|
|||
|
2 × | SPEED S nyolc csapágyas görgővel | CAIS-SPEED-S | |
|
Horganyzott acélból készült kocsi 8 fémgörgővel. |
Részletek
|
|||
|
1 × | Alsó felvezetőelem – 73x61x3,5-ös C-profilhoz | CAIS-RUN-S | |
|
A tolókapu alsó felvezetője a C-profilba csúszik, és szorítólemezzel rögzíthető hozzá. A felvezető a kapu zárásakor belefut az alsó ütközőbe, így tehermentesíti a kaput. |
Részletek
|
|||
|
1 × | Alsó ütköző 73x61x3,5-ös C-profilhoz | CAIS-LAST-S | |
|
A záróoszlop alján elhelyezett ütközőfogadó. Tehermentesíti a kapu zárásakor a görgőkocsikra ható nyomó- és húzóerőket. |
Részletek
|
|||
|
1 × | Felső vezetés két görgővel tolókapukhoz | CAIS-FRS2 | |
|
Kapuvezetés a kapu keresztirányú stabilizálásához. |
Részletek
|
|||
|
1 × | 73x61x3,5-ös C-profil-végzáró | CAIS-PILOT-SN | |
|
A tolókapu C-profiljának fedele a vezető C-profil elejére, illetve szükség esetén a végére is szerelhető. A C-profilba kell betolni, és egy leszorítólemezzel kell rögzíteni. |
Részletek
|
|||
|
1 × | 73x61x3,5-ös C-profil fedősapka rámpára történő rögzítéssel | CAIS-PILOT-SR | |
|
A CAIS PILOT SR fedőkupakot a tolókapu C-profiljának elejére kell felszerelni. A fedőkupakot a CAIS RUN S kapubehajtóra kell rögzíteni. |
Részletek
|
|||
|
1 × | Önhordó készlet szerelési útmutatója |
Letöltés
|
|
|
Szerelési útmutató szemléltető bekötési rajzokkal, valamint a távirányítók programozásának és párosításának leírásával. |
||||
Rögzítőcsavar- és szegecsanya-készlet
A CAIS ENZO SB 03 készlet előnyei és tulajdonságai
- Az átgondolt részleteknek köszönhetően egyszerűen szerelhető, a gyors telepítést pedig a C-profil szerkezethez való csavarozása teszi lehetővé, mivel így nincs szükség a C-profil hegesztésére.
- A csomag a C-profil szerkezethez, a C-profil furatain keresztül történő rögzítéséhez szükséges csavarokat és szegecsanyákat tartalmazza. Legalább 400 mm-es távolságonkénti furatokon keresztül rögzíthető.
- A sorozatszámmal ellátott, felületkezelés nélküli nyers acél C-profil a kocsikkal együtt 100%-ban tesztelt, és olyan pontos, mint a svájci óra.
- A kocsik kiváló minőségű csapágyakkal rendelkeznek. A kocsik görgőinek középpontját fúrták, nem lézerrel vágták ki.
- -37 °C és +50 °C között tesztelve
- Német acél. Japán robotok, Csehországban gyártva
Példa a CAIS ENZO SB 03 készlet alkalmazására önhordó tolókapu gyártásához

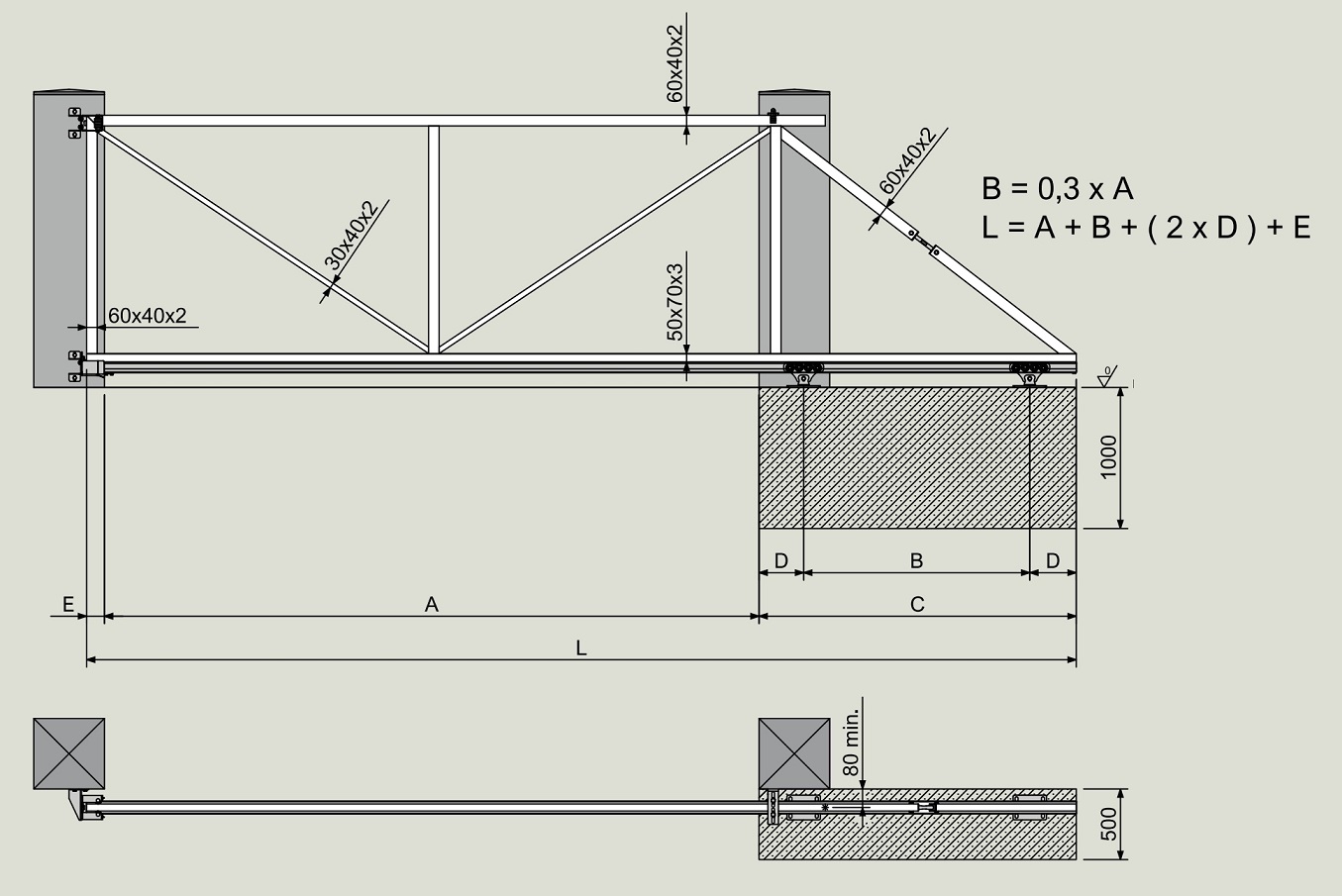

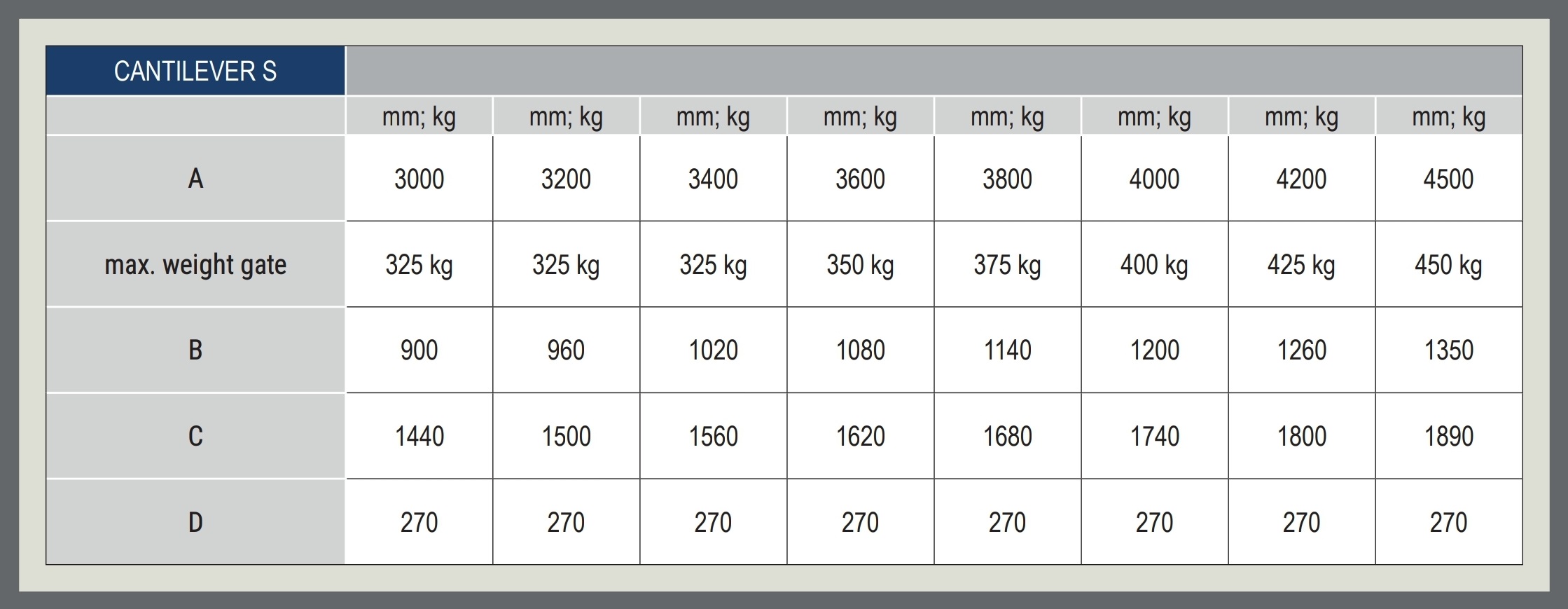

A készlet legfeljebb 4,5 m-es átjárószélességhez és 450 kg össztömegű kapuhoz alkalmas. A következő rajz az átjáró szemléltető szélességeihez tartozó méreteket, valamint a megfelelő szerkezeti profilokra vonatkozó javaslatot mutatja. Az alábbi táblázat az önhordó tolókapu minden átjárószélességéhez tartozó méreteket tartalmazza.
A kapu keresztmetszete a kocsikkal és a vezetéssel
Előkészületek a szerelés előtt:
A gyártó eredeti kódja: CAIS KIT ENZO SB 03 1710051
