Műszaki útmutató NICE WIDE S, WIDE M és WIDE L sorompókhoz

NICE WIDE modellek összehasonlítása

Paraméter	NICE WIDES	NICE WIDEM	NICE WIDEL
Minimális nyitási idő	4 s	3,5 s	5 s
Rádióvevő	beépített + SM / OXI	beépített + SM / OXI	beépített + SM / OXI

A vezérlőegység közös adatai

Paraméter	Érték
Szünetmentes tápegység	NICE PS324
Fotovoltaikus táplálás	Nem
Jelzőlámpa-kimenet	max. 25 W
CL / OGI kimenetek	24 V DC, max. 10 W kimenetenként
Bemenetek	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antenna	50 Ω, RG58 kábel
Beállítás	potenciométerekkel és mikrokapcsolókkal a vezérlőegységen

A WIDE S, WIDE M és WIDE L modellek egyszerű, beépített rádióvevővel, valamint OXI családba tartozó vevők csatlakoztatására szolgáló SM aljzattal rendelkeznek. A jelenlegi, konkrét példa a csatlakoztatható vevőre: NICE OXIBD; nagy hatótávolságú alternatíva: NICE OXILR a kompatibilis NICE ON3ELR távirányítókkal.

A teljes termékcsaládról további információt talál a NICE WIDE sorompók kategóriában vagy a NICE sorompók.

Kompatibilis tartozékok a NICE WIDE sorompókhoz

A sorompó önmagában, kar nélkül kapható. Először válassza ki a modellhez illő kart és alaplemezt, majd a behajtó adottságainak megfelelő biztonsági és működtetési kiegészítőket.

A modell szerinti alapkészlet

WIDE S és WIDE M: kar NICE XBA19 és alaplemez NICE SIA1.

WIDE L: kar NICE XBA15 (3 m), NICE XBA14 (4 m) vagy NICE XBA5 (5 m) és alaplemez NICE SIA2.

WIDE L 6 m-es karral: két NICE XBA15 kar, amelyeket a NICE XBA9 köt össze.

A behajtás biztonsága

NICE EPM – relékimenetes fotocellák a PHOTO bemenethez.
NICE XBA13 – ütközésvédő gumiprofil a kar alsó élére.
NICE WA10 – fényvisszaverő elemek a kar jobb láthatóságáért.

Fényjelzés

NICE XBA4 WIDE S/M modellekhez; NICE XBA6 vagy NICE XBA18 WIDE L modellekhez, a kar hosszától függően.
NICE ELDC – külső LED-es jelzőlámpa; a jelzőlámpa-kimenet max. 25 W.

Támaszok, kar alatti rúd és speciális karfelfogatás

NICE WA11 – állítható, rögzített támasz minden modellhez.
NICE WA12 – mozgatható támasz WIDE M/L modellekhez.
NICE WA13 – alumínium kar alatti rúd.
NICE WIA10 – a kar oldalra döntését lehetővé tevő megoldás WIDE S/M modellekhez.
NICE WIA11 – csuklós karcsukló WIDE M modellhez, alacsony beépítés esetén.

Vezérlés és szünetmentes táplálás

NICE OXIBD – az OXI család aktuális, csatlakoztatható vevője.
NICE OXILR – nagy hatótávolságú vevő kompatibilis NICE ON3ELR távirányítókhoz.
NICE PS324 – szünetmentes tápegység beépített töltéssel WIDE S/M/L modellekhez.

Fontos: A lámpák, a gumi, a kar alatti rúd, a támasz és az egyéb elemek megváltoztatják a kar tömegét. A készlet minden módosítása után ellenőrizze újra a kar kiegyensúlyozását és a rugó megfelelőségét.

Dokumentumok és további választási lehetőségek

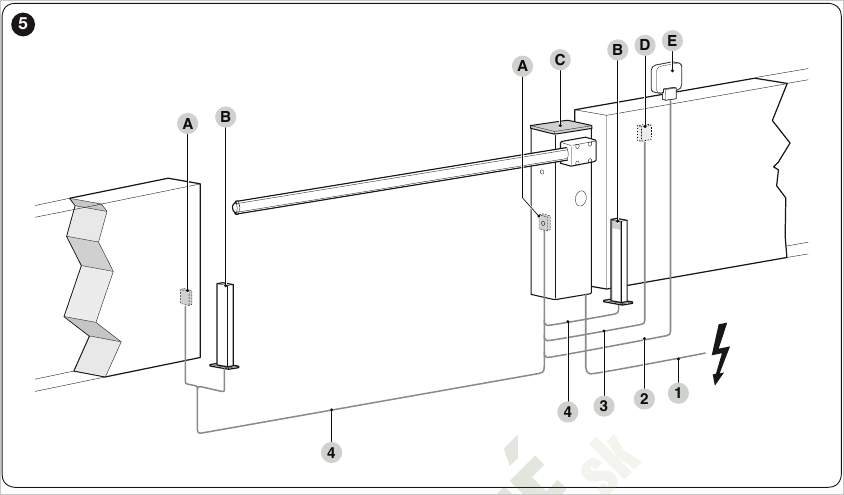

Javasolt kábelezés a NICE WIDE sorompóhoz

A sorompó elektromos bekötéséhez fontos, hogy a kábeleket még a sorompóház felszerelése előtt előkészítse. Hosszabb kábelnyomvonalak vagy több berendezés közös vezetékezése esetén a méretezést az adott telepítéshez igazítva kell ellenőrizni.

A berendezések és kábelek tájékoztató jellegű elrendezése. A pontos keresztmetszeteket és maximális hosszúságokat az ábra alatti táblázat tartalmazza.

Csatlakozás	Kábel, hossz és megjegyzés
230 V-os tápellátás	3 x 1,5 mm², max. 30 m. 30 m feletti hossz esetén használjon 3 x 2,5 mm² kábelt, és a sorompónál alakítson ki külön védőföldelést.
Jelzőlámpa	2 x 0,5 mm², max. 30 m. LIGHT kimenet.
Kulcsos kapcsoló	2 x 2 x 0,25 mm², max. 30 m. Két külön vezeték a vezérlőérintkezők számára; 4 x 0,5 mm²-es kábellel helyettesíthető.
TX fotocella	2 x 0,25 mm², max. 30 m. 30 m feletti, legfeljebb 40 m-es hossz esetén 2 x 1 mm²-es kábelt használjon.
RX fotocella	4 x 0,25 mm², max. 30 m. 30 m feletti, legfeljebb 40 m-es hossz esetén 2 x 1 mm²-es kábelt használjon.
OPEN bemenet	2 x 0,25 mm², max. 30 m. Alaphelyzetben nyitott érintkező.
CLOSE bemenet	2 x 0,25 mm², max. 30 m. Alaphelyzetben nyitott érintkező.
Antenna	RG58 árnyékolt koaxiális kábel, max. 15 m. A lehető legrövidebb kábelhossz javasolt, ideális esetben legfeljebb 5 m.
Nyitott sorompót jelző lámpa	2 x 0,5 mm², max. 30 m. OGI-kimenet vagy jelzőlámpa a 9-es és 10-es mikrokapcsoló beállításától függően.

A NICE WIDE házának és alaplemezének felszerelése

A sorompó felszerelése előtt készítse elő a kábelvédő csöveket, és ellenőrizze, hogy az alap megfelelő-e a stabil, egyenes és biztonságos rögzítéshez. A WIDE S és WIDE M típushoz a következő alaplemez használható: NICE SIA1, a WIDE L típushoz pedig a következő alaplemez: NICE SIA2.

Biztonság: Az alapot és a rögzítés módját a szakképzett szerelőnek kell megítélnie az alap, a helyi körülmények és a sorompó terhelése alapján. A helyszínt nem öntheti el víznek, és biztosítania kell a ház biztonságos megközelítését.

Rögzítés előkészített teherhordó alaphoz

Távolítsa el a sorompóház felső fedelét és hátlapját.
Állítsa a házat az előkészített alapra, és a szerelőnyílásokon keresztül jelölje be a négy rögzítési pontot.
Tegye félre a házat, majd fúrjon lyukakat a megjelölt helyeken.
Helyezzen be négy megfelelő feszítő dübelt.
Helyezze vissza a házat, és rögzítse megfelelő anyákkal és alátétekkel.

A közvetlen rögzítéshez szükséges dübelek, anyák és alátétek nem tartoznak a csomaghoz.

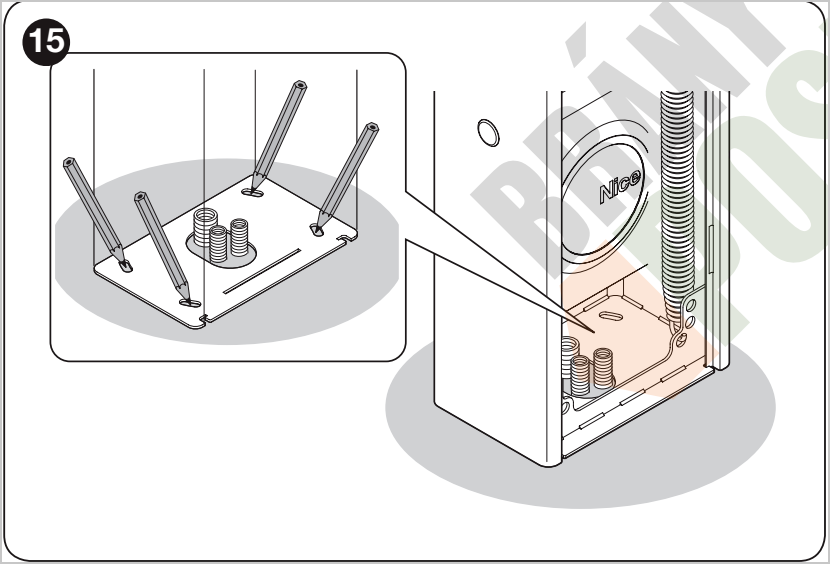

A ház sablonként szolgál a négy rögzítési pont pontos bejelöléséhez.

Új beton alap alaplemezzel

Követelmény	A kézikönyv szerinti érték
A beton minimális vastagsága	150 mm
Megerősítés	acélbetét
Betonmennyiség	több mint 0,2 m³
Példa az alap méreteire	250 mm vastagság, 0,8 m² felület; körülbelül 0,9 × 0,9 m
Az alaplemez utólagos rögzítése betonhoz	4 db horgony M12-es csavarokkal; a dokumentáció szerint legalább 400 kg húzóterhelést kell elviselniük

Készítse elő az alapgödröt és az elektromos kábelek bevezetésére szolgáló védőcsöveket.

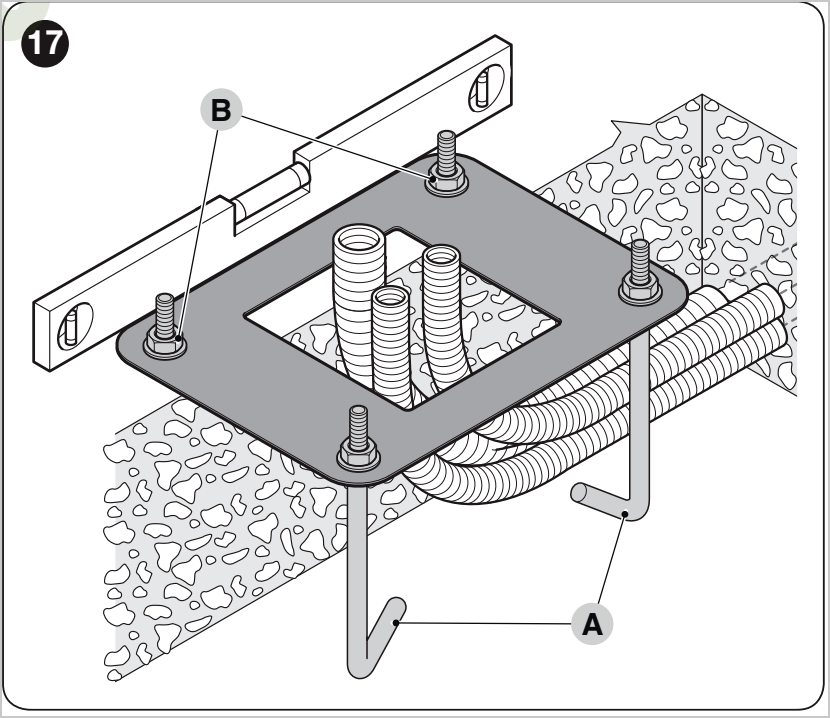

Rögzítsen négy rögzítőhorgot az alaplemezhez. Mindegyik horogra tegyen egy-egy anyát és alátétet az alaplemez felső és alsó oldalára is.
Ellenőrizze, hogy a kábelvédő csövek megfelelően helyezkednek-e el az alaplemez középső nyílásában.

Az alaplemeznek vízszintesen kell maradnia; a kábelvédő csöveket vezesse át a középső nyílásán.

Fontos: Mindegyik rögzítőhorog alsó anyáját húzza meg teljesen, a menet végéig.

Öntse be a betont, majd még a kötés megkezdése előtt helyezze be az alaplemezt.
Állítsa a lemezt a felülettel egy síkba, a leendő sorompókar tengelyével párhuzamosan és tökéletesen vízszintesen.
Várja meg a beton teljes megszilárdulását. A kézikönyv szerint ez általában körülbelül két hét.
Távolítsa el a rögzítőhorgok négy felső anyáját és alátétjét.
Nyissa ki a házat, helyezze a rögzítőhorgokra, majd rögzítse az eltávolított anyákkal és alátétekkel.

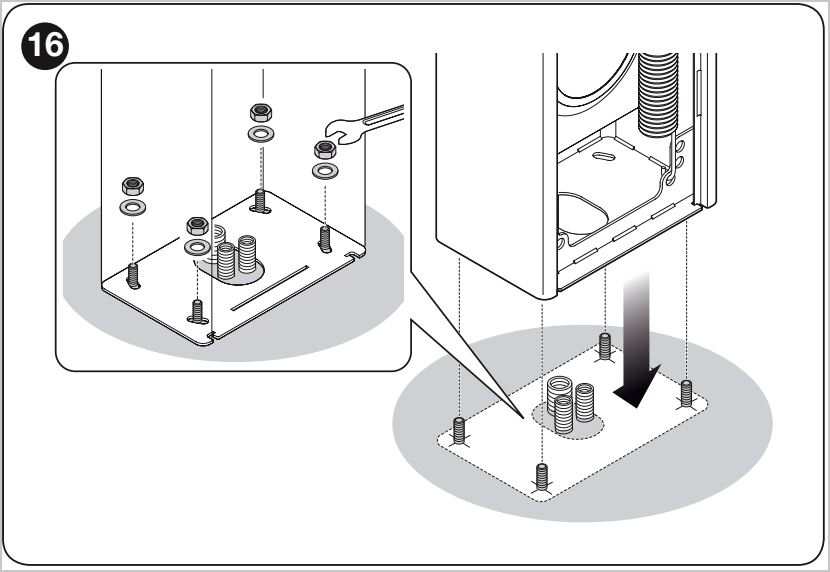

Az alap megszilárdulása után helyezze a házat a négy rögzítési pontra, majd alátétekkel és anyákkal rögzítse.

A vasbetontól eltérő alap: Ellenőrizze az állagát és a teherbírását. A kézikönyv szerint a négy rögzítési pontnak biztonságosan el kell viselnie körülbelül 1 000 kg terhelést. A konkrét rögzítőelem típusát a szerelőnek kell meghatároznia az alap alapján.

A NICE WIDE vezérlőegység bekötése

A WIDE vezérlőegység külön kapcsokkal rendelkezik a tartozékok tápellátásához, a biztonsági bemenetekhez, a vezérlőbemenetekhez, a villogólámpához, a világításhoz és az antennához. A nem használt, NC típusú bemeneteket a bekötés módjának megfelelően át kell hidalni a közös kapocshoz.

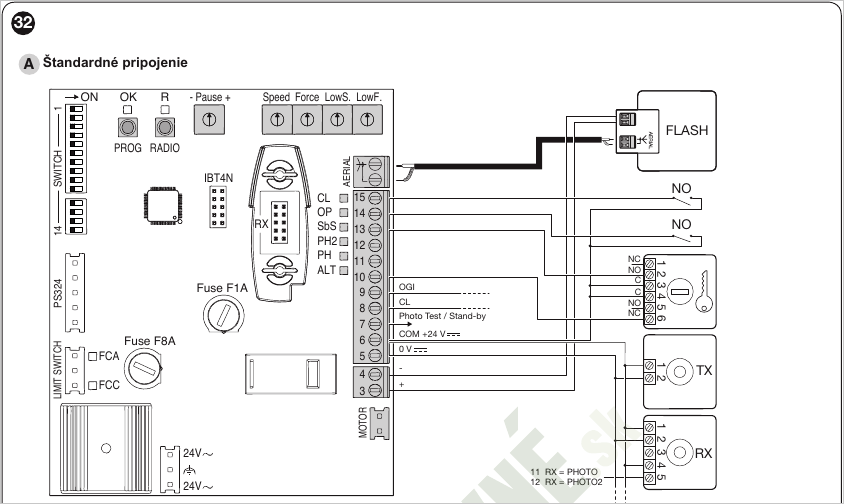

A villogólámpa, a vezérlőbemenetek és a fotocellák szabványos bekötése.

Kapcsok	Név / típus	Funkció
3 - 4	LIGHT Kimenet	Villogólámpa. Mozgás közben körülbelül 0,5 másodpercig világít, majd 0,5 másodpercig nem világít.
5	SERVICES 24 V DC	A tartozékok tápellátása 24 V DC, legfeljebb 200 mA.
6 - 8	CL Kimenet	Világítás vagy jelzőlámpa-kimenet a beállítástól függően. Alapbeállítás esetén a manőver kezdetekor bekapcsol, majd annak befejezése után körülbelül 60 másodperccel kialszik.
6 - 9	OGI Kimenet	Nyitott sorompót jelző lámpa vagy jelzőlámpa-kimenet a beállítástól függően. Alapbeállítás esetén zárt sorompónál nem világít, nyitott sorompónál világít, mozgás közben pedig villog.
6 - 10	STOP NC bemenet	A manőver letiltása vagy azonnali leállítása biztonsági berendezéssel.
6 - 11	PHOTO NC bemenet	Záráshoz használt fotocellák. Zárás közbeni aktiválás esetén a beállítástól függően a sorompó megáll vagy visszafordul.
6 - 12	PHOTO 2 NC bemenet	Fotocellák nyitáshoz. A nyitás közbeni aktiválás a beállítástól függően megállást vagy irányváltást okoz.
6 - 13	SbS NO bemenet	Léptető parancs. A szabványos sorrend: Open - Stop - Close - Stop.
6 - 14	OPEN NO bemenet	Nyitási parancs. A sorrend: Open - Stop - Open - Stop.
6 - 15	CLOSE NO bemenet	Zárási parancs. A sorrend: Close - Stop - Close - Stop.
7	24 V / Photo test / Stand-by 24 V DC	Segédtápellátás: 24 V DC, legfeljebb 200 mA. A kiválasztott üzemmódtól függően fotocellák tesztelésére vagy készenléti funkcióra szolgál.
AERIAL	Antenna Bemenet	A vevő antennabemenete, 50 Ω impedancia, RG58 kábel.

A kar és a véghelyzetek beállítása

A programozás előtt a kart mechanikailag megfelelően kell felszerelni és kiegyensúlyozni, a vezérlőegységnek pedig ismernie kell a mozgás irányát és a véghelyzeteket. A sorompó végálláskapcsolói a következő jelölést kapták: FCA és FCC.

A kar kiegyensúlyozása

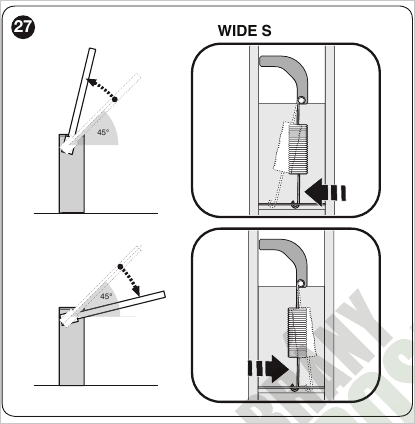

A WIDE S kiegyensúlyozó mechanizmusa.

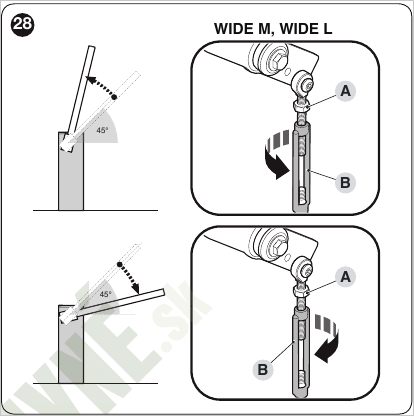

A WIDE M és WIDE L kiegyensúlyozó mechanizmusa.

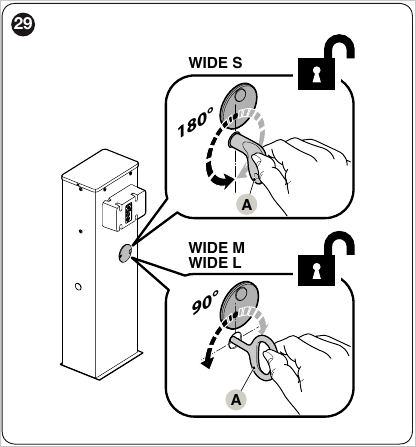

Oldja ki a hajtást, és állítsa a kart körülbelül 45°-os helyzetbe.
Ellenőrizze, hogy a kar nyugalomban marad-e. Ha emelkedik, csökkentse a rugó hatását; ha süllyed, növelje azt az adott modell mechanizmusának megfelelően.
Ismételje meg az ellenőrzést körülbelül 20°-nál és 70°-nál. A kar nem emelkedhet vagy süllyedhet magától, hirtelen mozdulattal.

A végálláskapcsolók ellenőrzése

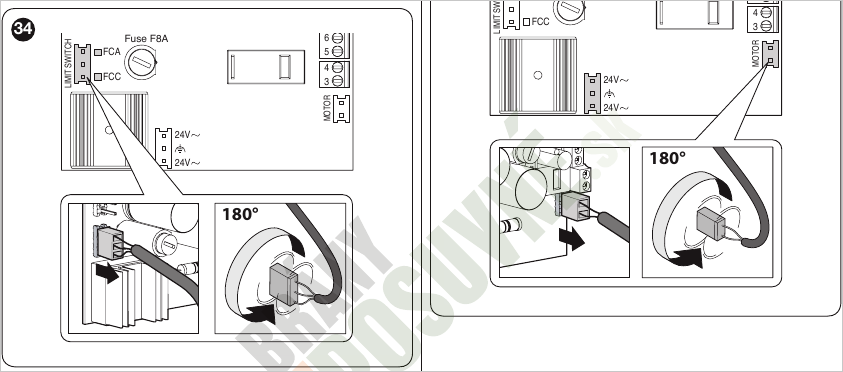

Ha az FCA/FCC LED jelzése vagy a kar mozgásiránya nem megfelelő, a tápellátás leválasztása után fordítsa el az adott csatlakozót 180°-kal.

Oldja ki a hajtást, és kézzel mozgassa a kart zárt helyzetbe.
Zárt helyzetben az FCC-nek kikapcsolt állapotban kell lennie és FCA-nak bekapcsolt állapotban kell lennie.
Kézzel mozgassa a kart nyitott helyzetbe.
Nyitott helyzetben az FCA-nak kikapcsolt állapotban kell lennie és FCC-nek bekapcsolt állapotban kell lennie.
Állítsa a kart körülbelül 45°-os helyzetbe, majd reteszelje újra a hajtást.

A lassításhoz tartozó végálláskapcsolónak körülbelül 20°-kal a mechanikus ütköző előtt kell kapcsolnia. Ha módosítani kell a lassítás pontos kezdőpontját, állítsa be a végálláskapcsolók bütykeit.

A mozgásirány ellenőrzése

Állítsa az összes programozó mikrokapcsolót OFF állásba.
Állítsa a kart körülbelül 45°-os helyzetbe.
Adjon rövid impulzust az OPEN bemenetre.
A karnak nyitni kell kezdenie. Ha ellenkező irányba mozdul, fordítsa el a motor csatlakozóját 180°-kal, majd ismételje meg az ellenőrzést.

A NICE WIDE sorompó programozása

A NICE WIDE programozása nem úgy történik, mint a Robus hajtásoké, az L1–L8 programozási szinteken keresztül. Az alapbeállítás a következők kombinációjával végezhető el: A–E potenciométerek, 1–14 mikrokapcsolók és a vezérlőegységen található PROG és RADIO gombok.

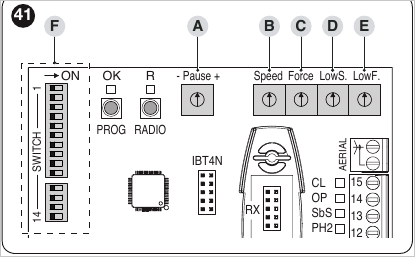

A vezérlőpanel kezelőszervei.

A–E potenciométerek

Elem	Beállítás
A – Pause	A nyitás befejezése és az automatikus zárás kezdete közötti várakozási idő. Csak automatikus üzemmódban használható.
B – Speed	A kar maximális sebessége a mozgás kezdetétől a lassítási pontig.
C – Force	Az akadályérzékelés érzékenysége a mozgás kezdetétől a lassítási pontig. Akadály észlelésekor a mozgás iránya megfordul.
D – Low Speed	A kar sebessége a mozgás lassított szakaszában, a végálláskapcsolótól a véghelyzetig.
E – Low Force	Az akadályérzékelés érzékenysége a mozgás lassított szakaszában.

A potenciométerek értékeit akkor kell beállítani, amikor a 13. és 14. mikrokapcsoló OFF állásban van. A finombeállítás után a 13. és 14. mikrokapcsoló ON állásba történő visszakapcsolásával mentheti a beállításokat.

Az ALT bemenet és a mechanikus ütközők betanítása

Állítsa a kart a mozgástartomány körülbelüli közepére.
Kapcsolja a 13. és 14. mikrokapcsolót OFF állásba.
Nyomja meg és tartsa lenyomva a PROG gombot körülbelül 3 másodpercig.
A vezérlőegység beolvassa az ALT/STOP bemenet állapotát, majd elindítja a teljes zárás – teljes nyitás – teljes zárás sorozatot.
Ha a programozás után módosította a végálláskapcsolók bütykeinek helyzetét, ismételje meg a mechanikus ütközők betanítását.
A mozgás tesztelése után a potenciométerekkel állítsa be a sebességet, az erőt és a lassítást.
A beállítás befejezése után kapcsolja a 13. és 14. mikrokapcsolót ON állásba.

Sikeres betanítás után az OK LED körülbelül másodpercenként egyszer zölden villog. Ha normál működés közben módosul egy mikrokapcsoló vagy potenciométer beállítása, a vezérlőegység a korábban elmentett értékeket használja, az OK LED pedig narancssárga villogással jelez.

1–14 programozó mikrokapcsoló

Mikrokapcsoló / állás	Funkció
1 - 2 OFF - OFF	Kézi üzemmód. A mozgás csak aktív parancs alatt zajlik.
1 - 2 ON - OFF	Félautomata üzemmód. Egyetlen parancs végrehajtja a teljes nyitási vagy zárási manővert.
1 - 2 OFF - ON	Automatikus üzemmód. A parancs kinyitja a sorompót, amely a beállított szünet után automatikusan bezárul.
1 - 2 ON - ON	Automatikus üzemmód mindig zárás funkcióval. Áramkimaradás után a sorompó zárni kezd, ha nyitva maradt.
3 BE	Társasház üzemmód. Nyitás közben a további SbS vagy OPEN parancsokat a teljes nyitásig figyelmen kívül hagyja. Zárás közben a következő parancs megállítja a mozgást, és kinyitja a sorompót.
3 KI	A társasház funkció ki van kapcsolva.
4 BE	A léptető parancs a Nyitás – Zárás – Nyitás – Zárás ciklus szerint működik.
4 KI	A léptető parancs a Nyitás – Stop – Zárás – Stop ciklus szerint működik.
5 BE	Elővillogás. A jelzőfény a művelet megkezdése előtt kezd villogni: automatikus üzemmódban körülbelül 5 másodpercig, kézi üzemmódban pedig 2 másodpercig.
5 KI	Az elővillogás ki van kapcsolva.
6 BE	A jelzőfény a művelet alatt és az automatikus zárás előtti szünetben is világít vagy villog.
6 KI	A jelzőfény csak a sorompó mozgása közben működik.
7 BE	Zárás közvetlenül a fénysorompón való áthaladás után. A fénysorompó szabaddá válása után a sorompó körülbelül 5 másodperc múlva záródik.
7 KI	A funkció ki van kapcsolva.
8 BE	A PHOTO bemenet nyitás közben is beavatkozik. Félautomata vagy automatikus üzemmódban a nyitás a fénysorompó szabaddá válása után újraindul.
8 KI	A PHOTO bemenet csak zárás közben avatkozik be.
9–10 KI – KI	Az OGI kimenet a nyitott sorompó jelzőfénye, a CL kimenet pedig a világítás.
9–10 BE – KI	Egyirányú jelzőlámpa és világítás. Az OGI zöld jelzőfényként működik, a CL pedig továbbra is világításként szolgál.
9–10 KI – BE	Váltakozó jelzőlámpa a be- és kihajtáshoz. Az OGI és a CL a haladási irány, illetve a sorompó állapota szerint vezérli a piros vagy zöld fényt.
9–10 BE – BE	Az Oview segítségével beállítható jelzőlámpa. Az alapértelmezett logika nyitott sorompónál zöld, zártnál pedig piros fényt használ.
11 BE	Gyors áthaladás. A gyorsított nyitás vagy zárás ideje az Oview segítségével állítható be.
11 KI	A gyors áthaladás funkció ki van kapcsolva.
12 BE	Az Oview segítségével meghatározható funkció; alapértelmezés szerint fénysorompó-teszt. A 7-es kapocs a fénysorompó teszteléséhez szükséges 24 V-os kimenetként szolgál.
12 KI	A 7-es kapocs fix 24 V-os kimenet a tartozékok számára.
13–14 KI – KI	Teszt- és beállítási üzemmód. A vezérlőegység a potenciométerek aktuális értékeivel működik, és lehetővé teszi a beállítást a tesztek során.
13–14 BE – BE	Programozás zárolása. Elmenti és zárolja a potenciométerek és mikrokapcsolók értékeit.
13–14 BE – KI vagy KI – BE	Érvénytelen kombináció.

A rádióvevő kimenetei

A WIDE S, WIDE M és WIDE L modellek mindegyike beépített rádióvevővel és az OXI család vevőihez való SM csatlakozóval rendelkezik; a jelenlegi dugaszolható vevő egyik példája a NICE OXIBD. Nagy hatótávolságú alternatíva a NICE OXILR LoRa technológiával, amelyhez kompatibilis NICE ON3ELR távirányítók szükségesek. Az alapértelmezett kiosztásban a vevő kimenetei a következő funkciókat látják el:

A vevő kimenete	Funkció
1	SbS – léptető parancs
2	STOP
3	OPEN – nyitás
4	CLOSE – zárás
5	CL – világítás vagy jelzőlámpa kimenete
6	1. rádiócsatorna
7	2. rádiócsatorna

A NICE WIDE speciális funkciói

Funkció	Leírás
Mindig zárás funkció	Ha az 1–2 üzemmód ON–ON állásban van kiválasztva, és az áramellátás visszaállásakor a sorompó nyitva van, a vezérlőegység elővillogás után automatikusan elindítja a zárást.
Zárás a fénysorompón való áthaladás után	A 7-es mikrokapcsoló ON állásában automatikus üzemmódban lerövidül a szünet, és a fénysorompó szabaddá válása után a sorompó körülbelül 5 másodperc múlva bezáródik.
Jelzőlámpa	A 9-es és 10-es mikrokapcsoló megváltoztatja az OGI és a CL kimenetek funkcióját. A kimenetek jelzőfényként, világításként, egyirányú jelzőlámpaként vagy a be- és kihajtáshoz használt váltakozó jelzőlámpaként működhetnek.
Kényszerített működtetés holtember üzemmódban	Ha valamelyik biztonsági berendezés blokkolja a mozgást, a vezérlőegység a parancs nyomva tartásával lehetővé teszi a kényszerített működtetést. Ez az üzemmód szervizelési vagy vészhelyzetekre szolgál.
Karbantartási jelzés	A vezérlőegység az elvégzett műveletek száma alapján képes jelezni a karbantartás szükségességét. A küszöbérték az Oview segítségével állítható be.

Hibaelhárítás és diagnosztika

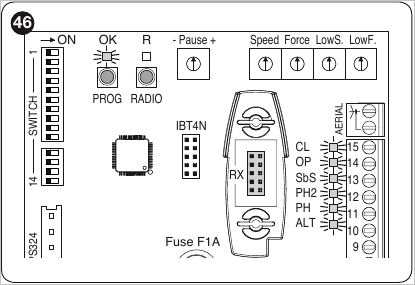

Az OK és az R LED, valamint a vezérlőpanelen található bemenetjelzők elhelyezkedése.

Alapvető hibák

Probléma	Ok és ellenőrzés
A távirányító nem vezérli a sorompót, és a távirányító LED-je sem világít.	Ok: A távirányító eleme lemerült. Ellenőrzés: Ellenőrizze, és cserélje ki a távirányító elemét.
A távirányító LED-je világít, de a sorompó nem reagál.	Ok: A távirányító nincs betanítva a vevőegységbe. Ellenőrzés: Ellenőrizze a távirányító betanítását a következő rész alapján: külön cikk a távirányítók párosításáról.
A sorompó semmilyen parancsra nem reagál.	Ok: Nincs tápellátás, vagy a biztosíték meghibásodott. Ellenőrzés: Ellenőrizze a hálózati tápellátást, valamint az F1 és F2 biztosítékokat.
A működtetés nem indul el, és a villogó sem villog.	Ok: A vezérlőegység nem kap parancsot. Ellenőrzés: Ellenőrizze az SbS bemenet LED-jét, illetve a vevőegység visszajelzését. Rádiós parancs esetén az OK LED-nek kétszer gyorsan fel kell villannia.
A sorompó megmozdul, majd irányt vált.	Ok: Túl alacsonyra van állítva az erő, vagy a kar nincs megfelelően kiegyensúlyozva. Ellenőrzés: Ellenőrizze a kar kiegyensúlyozását, valamint a Force és Low Force potenciométerek beállítását.
A sorompó lassan mozog, vagy nem indul el a véghelyzetből.	Ok: A vezérlőegység nem tanulta meg megfelelően a véghelyzeteket. Ellenőrzés: Ellenőrizze a végálláskapcsolókat, majd ismételje meg a ütközők betanítását.
A sorompó az ellenkező irányba mozog.	Ok: A motor bekötése fordított. Ellenőrzés: Ellenőrizze a mozgásirányt és a motor csatlakozóját.

Diagnosztika az OK LED villogása alapján

Az OK LED villogása	Jelentés és ellenőrzés
Nem világít	A vezérlőegység meghibásodott, vagy nincs tápellátása. Ellenőrzés: Ellenőrizze a tápellátást és a biztosítékokat.
Folyamatosan világít	A vezérlőegység súlyos rendellenessége. Ellenőrzés: Próbálja meg lekapcsolni, majd újra bekapcsolni a tápellátást; ha az állapot továbbra is fennáll, ellenőrizze a vezérlőegységet.
Másodpercenként egyszer villan	Normál állapot. Ellenőrzés: A vezérlőegység megfelelően működik.
2 gyors villanás, majd szünet	A fénysorompó érzékelte az akadályt. Ellenőrzés: Ellenőrizze a PHOTO és PHOTO 2 bemeneteket, valamint az áthaladási területet.
3 gyors villanás, majd szünet	A végálláskapcsolók közötti akadályérzékelés működésbe lépett. Ellenőrzés: Ellenőrizze a kar kiegyensúlyozását és az erő beállítását.
4 gyors villanás, majd szünet	Az ALT/STOP bemenet működésbe lépett. Ellenőrzés: Ellenőrizze a STOP áramkört és a csatlakoztatott biztonsági eszközöket.
5 gyors villanás, majd szünet	Hiba a motorvezérlés hardverében. Ellenőrzés: Várjon körülbelül 30 s-ot, próbáljon új parancsot adni, és szükség esetén kapcsolja le, majd csatlakoztassa újra a tápellátást.
6 gyors villanás, majd szünet	A hőmérsékleti határérték túllépése. Ellenőrzés: Várja meg, amíg a vezérlőegység lehűl.

A bemenetek visszajelző LED-jei

LED	Az állapot jelentése
STOP	Nem világít: A STOP bemenet aktív, vagy az áramkör megszakadt. Világít: A STOP bemenet normál állapota.
PH	Nem világít: A PHOTO fénysorompó működésbe lépett. Világít: A PHOTO bemenet normál állapota.
PH2	Nem világít: A PHOTO 2 fénysorompó működésbe lépett. Világít: A PHOTO 2 bemenet normál állapota.
SbS	Nem világít: A léptető parancs bemenete nem aktív. Világít: Az SbS bemenet aktív.
OP	Nem világít: Az OPEN bemenet nem aktív. Világít: Az OPEN bemenet aktív.
CL	Nem világít: A CLOSE bemenet nem aktív. Világít: A CLOSE bemenet aktív.
FCA	Nem világít: A nyitási végálláskapcsoló zárva van, a kar nyitott állásban van. Világít: A kar nincs a nyitási végálláskapcsolónál.
FCC	Nem világít: A zárási végálláskapcsoló zárva van, a kar zárt állásban van. Világít: A kar nincs a zárási végálláskapcsolónál.

A NICE WIDE sorompó élettartama

A NICE WIDE sorompók kézikönyve tájékoztató jelleggel akár 500 000 munkaciklus. A tényleges élettartam a használati körülményektől, a kar hosszától, a karra szerelt kiegészítőktől és attól függ, hogy a biztonsági eszközök milyen gyakran avatkoznak be a ciklusba.

Tényező	S	M	L
Poros vagy homokos környezet	10 %	10 %	10 %
Sós környezet	10 %	10 %	10 %
Alumínium sorompó alatti rács a karon	5 %	5 %	5 %
Mobil karalátámasztás	-	15 %	15 %
40 °C feletti vagy 0 °C alatti környezeti hőmérséklet	5 %	5 %	5 %
Fotocella által megszakított manőver	10 %	15 %	15 %
STOP bemenet által megszakított manőver	10 %	15 %	15 %
50 % fölé állított sebesség-trimmer	10 %	10 %	15 %
50 % fölé állított erő-trimmer	5 %	10 %	10 %

A százalékok összeadódnak. Minél magasabb a terhelési index értéke, annál kevesebb munkaciklus várható. Körülbelül 30%-os terhelési index esetén az élettartam hozzávetőleg 200 000 ciklus.

Tartalék akkumulátor, fotocellák és világítás

A WIDE S, WIDE M és WIDE L sorompók tartalék tápellátásához a NICE PS324 beépített töltővel használható. Áramszünet esetén lehetővé teszi a vészüzemet; a mozgások száma az akkumulátor állapotától és a rendszer terhelésétől függ.

A biztonsági fotocellákat a PHOTO és PHOTO 2 bemenetekhez kell csatlakoztatni. Alapbeállítás esetén a PHOTO bemenet záráskor avatkozik be; a 8-as mikrokapcsoló aktiválásakor nyitáskor is beavatkozhat. Ha a 12-es mikrokapcsoló ON állásban van, a 7-es kapocs a fotocellák tesztelésére szolgál.

A figyelmeztető villogó a LIGHT kimenethez csatlakozik. A CL és OGI kimenetek a 9-es és 10-es mikrokapcsoló beállításától függően világításként, nyitott sorompót jelző lámpaként vagy a közlekedési lámpa vezérlésére használhatók. A visszajelző lámpa vagy a közlekedési lámpa egy kimenetére jutó teljesítmény legfeljebb 10 W.

Kompatibilis kargörnyéki világítás: WIDE S és WIDE M esetén NICE XBA4; WIDE L esetén NICE XBA6 vagy NICE XBA18 a rendszer hosszától függően. A felszerelés után ellenőrizze újra a kar kiegyensúlyozását.

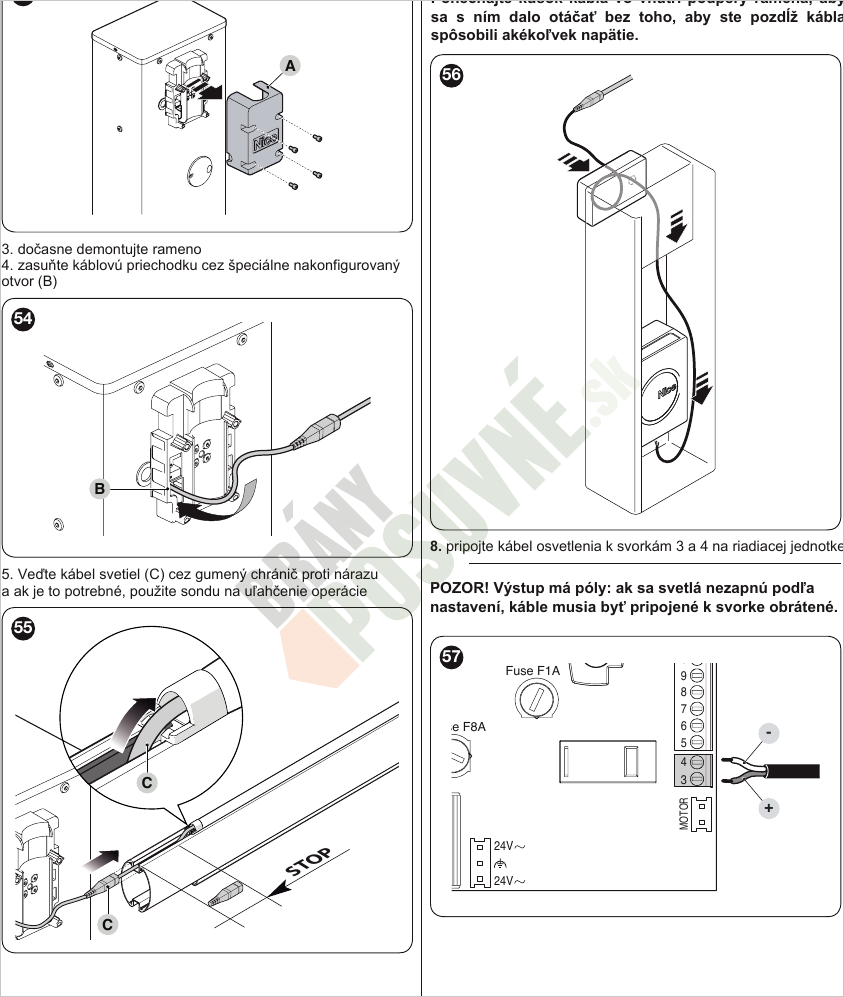

A kábel vezetése a tartón és a karon keresztül. A 3-as és 4-es kapcsokhoz történő csatlakoztatáskor ügyeljen a polaritásra.

A NICE WIDE sorompó kézi kioldása

Áramkimaradás vagy szervizelés esetén a sorompó kulccsal kioldható, a kar pedig kézzel elmozdítható.

A WIDE S kioldásához fordítsa el a kulcsot 180°-kal; a WIDE M és WIDE L esetén 90°-kal.

Húzza félre a zár fedelét.
Helyezze be a kioldókulcsot.
A WIDE S esetén fordítsa el a kulcsot 180°-kal, a WIDE M és WIDE L esetén 90°-kal.
Kézzel mozgassa a kart a kívánt helyzetbe.
A visszazáráshoz fordítsa vissza a kulcsot, húzza ki, majd zárja vissza a zár fedelét.

Megrendelés és műszaki tanácsadás

Kérdezzen a bekötésről vagy a rendszer kiválasztásáról

Ha nem találta meg a keresett információt, írjon nekünk a következő címre: [email protected]. Segítünk kiválasztani a sorompót, a kart, a rugót, a biztonsági elemeket és a tartozékokat.

A rendszer kiválasztásához szükséges adatok

a szabad áthaladási szélesség és a kívánt karhossz,
az óránként várható ciklusszám,
a karra szerelendő kiegészítők listája: világítás, védőgumi, sorompó alatti rács vagy mobil alátámasztás,
a kívánt vezérlési mód és a biztonsági elemek.

Műszaki figyelmeztetés: Az elektromos bekötést, az erő beállítását és a biztonsági elemek ellenőrzését szakképzett személynek kell elvégeznie az adott telepítésnek és a hatályos előírásoknak megfelelően.

Vissza a műszaki tartalom elejére

Oldal nyomtatása

GYORS KAPCSOLAT

E-mail:

[email protected]
