Kapuvezérlő elektronika: Mire szolgálnak az egyes alkatrészek?
Az elengedhetetlen és az opcionális elektronika áttekintése
A kapu automatizálása a meghajtással kezdődik, de korántsem ér véget ott. A kapu megfelelő működéséhez még néhány alkatrészre is szükség van. Egyesek a csomag elengedhetetlen tartozékai, mások bővítik a meghajtás funkcióit, megint mások opcionálisak.
Kapuautomatizálási elektronika
A meghajtás minden alkatrészének megvan a maga szerepe. Szánjon időt az egyes alkatrészek tanulmányozására, és ismerje meg mindegyik funkcióját.
| Elektronika tolókapu-meghajtásokhoz | Részlet | ||
|---|---|---|---|
 |
Önálló tolókapu-meghajtás | Részlet  |
|
|
Elsőként természetesen maga a meghajtás következik. A Nice elektromechanikus motorja vezérlőegységgel, amely a kapu teljes automatizálását biztosítja. |
|||
 |

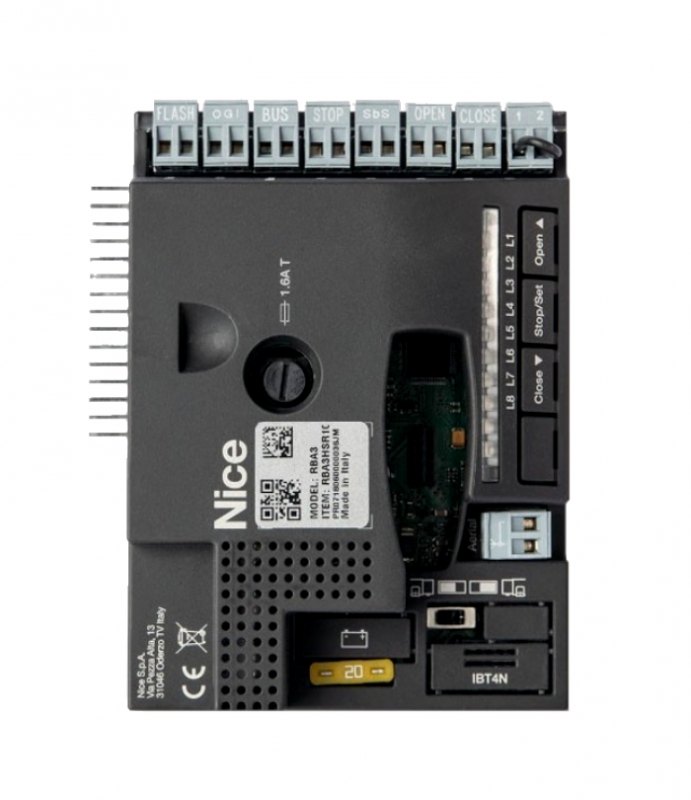

Vezérlőegység | Részlet |
|
|
A vezérlőegység minden tolókapu-meghajtás része.. Közvetlenül a meghajtásba van beépítve, ezért ne keresse a dobozban. A vevő és a többi kiegészítő elektronika a vezérlőegységhez csatlakozik. |
|||
 |
Vevő | Részlet |
|
|
A vevő feladata a távirányítók rádiójeleinek vétele (adóktól). A vevő fogadja a távirányítóból érkező jelet, dekódolja, majd utasítást küld a vezérlőegységnek. Figyelem: Egyes vezérlőegységekbe már be van építve a vevő, ezért előfordulhat, hogy nem található meg a csomagban.. Különböző vevők léteznek: hagyományos vevők az egyszerű távirányítókhoz, Wi-Fi-vevő mobilalkalmazásokhoz, illetve GSM-vevő mobiltelefonos vezérléshez. |
|||
 |
Távirányító (adó) | Részlet |
|
|
Távirányító (más néven adó) olyan eszköz, amely a vevővel kommunikál. A két eszköz közötti kommunikáció hatótávolságát maga a vevő és az antenna határozza meg. A távirányítók különböző formájúak, méretűek és színűek, és eltérő funkciókkal rendelkeznek.. A gombok számától függően ugyanennyi kaput vezérelhet (meghajtást) vagy a különböző gombokkal különféle parancsokat adhat a kapunak. A távirányítók kódolásuk alapján kompatibilisek egymással. A legegyszerűbb, ha ugyanolyan távirányítót vásárol, mint amilyet most használ. A kompatibilitással és az új távirányító vásárlásával kapcsolatban szívesen segítünk. |
|||
 |
Biztonsági fotocellák | Részlet |
|
|
A biztonsági fotocellákat az áthaladási szélesség két oldalára kell felszerelni. Infravörös sugarat bocsátanak ki, amelynek megszakadása – például egy autó vagy gyalogos miatt – jelet küld a meghajtásnak, hogy állítsa meg a kapu mozgását, illetve akadályozza meg a kapu kinyílását. |
|||
 |
Jelzőfény | Részlet |
|
|
A jelzőfény, más néven figyelmeztető lámpa három fontos funkcióval rendelkezik - 1) fényjelzést ad a kapu nyitása/zárása közben, 2) beépített antennával rendelkezik a távirányítók nagyobb hatótávolságáért, és 3) képes diagnosztizálni a meghajtás hibáit, amelyeket villogással jelez; a villanások száma alapján megállapítható a probléma. Ennek a jelzőfénynek köszönhetően a távirányítók hatótávolsága körülbelül 150 méterre növelhető (az eredeti 20 méterről) és a motor hibája is gyorsabban felismerhető. |
|||
 |

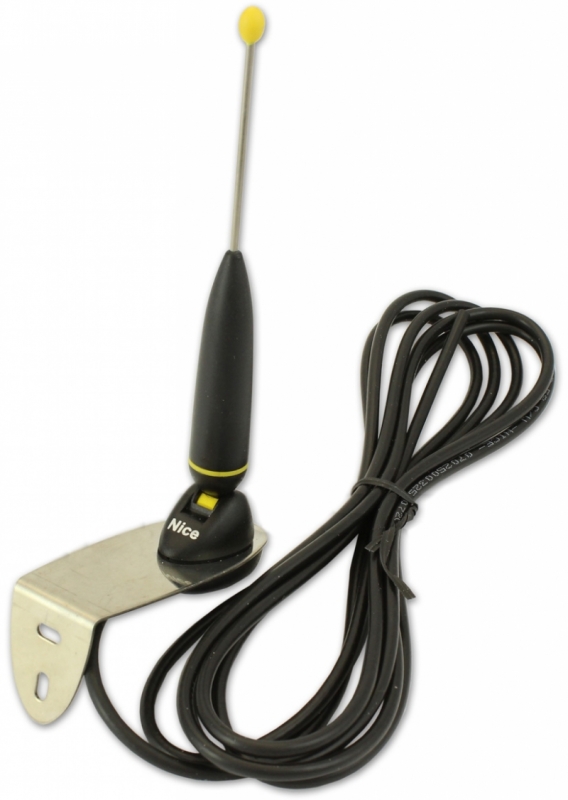

Külső antenna | Részlet |
|
|
A külső antenna körülbelül 150 méterre növeli a távirányítók hatótávolságát (az eredeti 20 méterről). Akkor lehet hasznos, ha nincs jelzőfénye, vagy bármilyen okból nem szeretne ilyet, de növelni szeretné a távirányító hatótávolságát. |
|||
 |

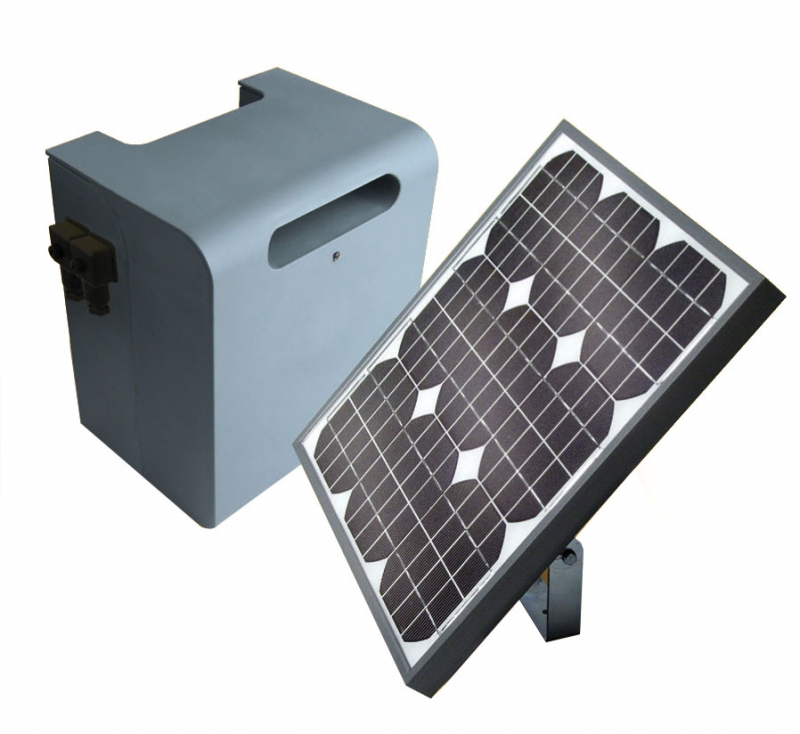

Tartalék tápegységek | Részlet |
|
|
A meghajtás elektronikus eszköz, ezért áram nélkül nem működik. Ilyenkor a meghajtás reteszelve marad, és kézzel nem lehet elmozdítani. A csomagban azonban megtalálhatók a kioldókulcsok, vagy vásárolhat hozzá tartalék tápegységet, amely áramszünet esetén még néhány ciklust lehetővé tesz (kb. 10-et). A tartalék tápegység lehet akkumulátor, amelyet folyamatosan tölt az elektromos hálózat, de akár napelem. |
|||
