Időbeosztások létrehozása a SUPLA-ban
SUPLA alkalmazás – útmutató időzített ütemtervek létrehozásához
FIGYELEM: A megfelelő működéshez a Wi-Fi modult az alábbiak szerint kell bekötni:
A Wi-Fi modul 1. kapcsolójának (OUT1) kapcsait kösse össze a vezérlőegység OPEN kapcsával.
A Wi-Fi modul 2. kapcsolójának (OUT2) kapcsait kösse össze a vezérlőegység CLOSE kapcsával.
Az időzített ütemterv létrehozásának egyszerűsített menete:
- 1. Jelentkezzen be a SUPLA felhőbe: https://cloud.supla.org/
- 2. A felső menüsorban válassza ki a Saját SUPLA kategóriát.
- 3. Kattintson a ZAMEL SBW-02 Wi-Fi modulra.
- 4. A képernyő alsó részén nyissa meg az 1. csatornát.
- 5. Módosítsa a funkciót kapunyitásra, és nevezze át nyitás/zárásra (javasoljuk, hogy próbálja ki a kapcsoló működését a megfelelő elnevezés megállapításához).
- 6. Állítsa a relé bekapcsolási idejét 0,5 másodpercre.
- 7. Ismételje meg a 4–6. lépést a második csatornánál is.
FIGYELEM: A kapuzáró csatorna műveletének neve is „nyitás” lesz.
- 8. A felső menüsorban válassza ki az Automatizálás kategóriát, majd az Ütemtervek alkategóriát.
- 9. Kattintson az Új ütemterv létrehozása gombra.
- 10. Adja meg az ütemterv nevét, és válassza ki a kívánt csatornát (nyitás, zárás).
- 11. Válassza ki a kívánt üzemmódot (napi, percalapú, ...).
- 12. Napi üzemmód esetén válassza ki azokat a napokat, amelyeken a kapu automatikus műveletet hajtson végre.
- 13. Adjon hozzá műveletet a Megadott időpontra gombbal, majd adja meg a művelet végrehajtásának kívánt időpontját.
- 14. Mentse az ütemtervet, majd hozzon létre egy új ütemtervet a második csatornához (9–13. lépés).
Az időzített ütemterv létrehozásának részletes menete:
Bejelentkezés után a SUPLA felhőbe lépjen a Saját SUPLA kategóriába, majd nyissa meg a ZAMEL SBW-02 Wi-Fi modult. Az alsó részen látható a csatornák listája; ezeket az időzített ütemtervek létrehozása előtt megfelelően be kell állítani.

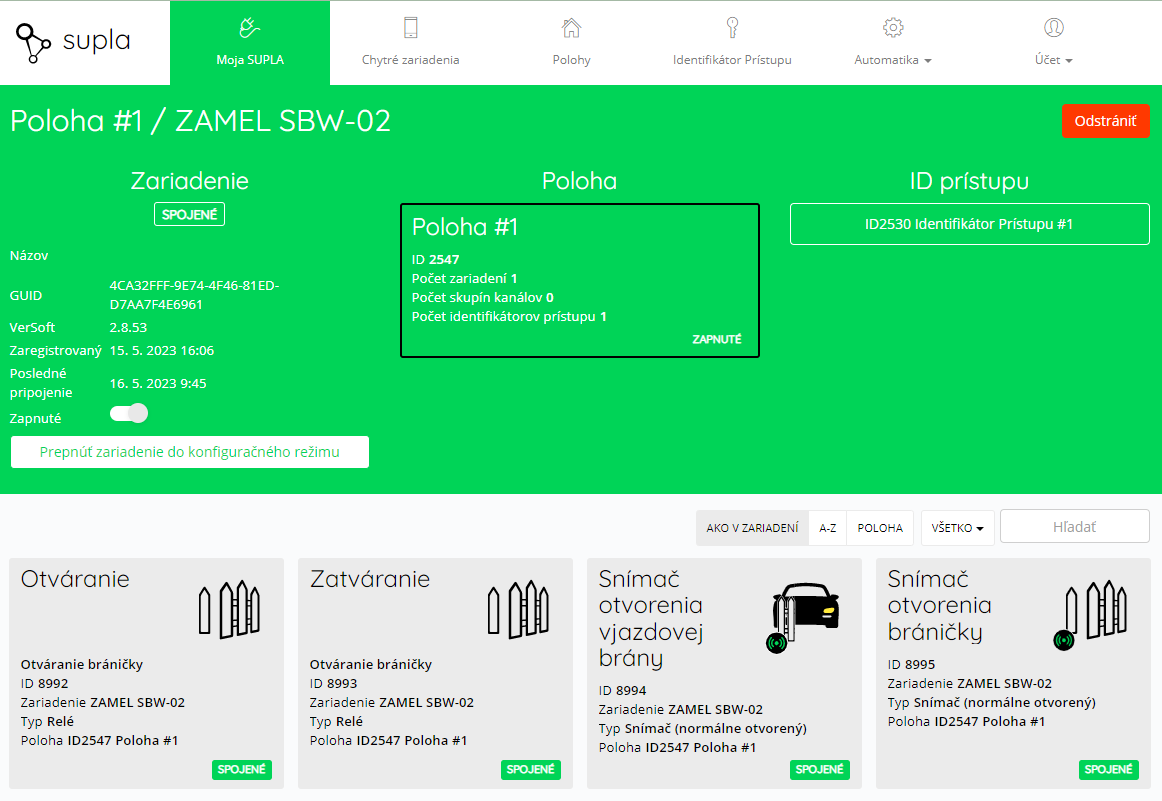

1. ábra A Wi-Fi modul áttekintése a csatornák listájával
Kattintson a csatornák listájában az 1. csatornára. Módosítsa a funkciót kapunyitásra. Ennek a funkciónak csak egy művelete van, ezért alkalmasabb, mint a bejárati kapu nyitása/zárása funkció. Javasoljuk, hogy kattintson a Művelet panel jobb oldalán található Megnyitás gombra, így kiderítheti, hogy a csatorna a kapu nyitására vagy zárására szolgál-e. Az eredmény alapján nevezze át a csatornát nyitásra/zárásra. Állítsa a relé bekapcsolási idejét 0,5 másodpercre, majd mentse a módosításokat. Állítsa be ugyanígy a második csatornát is, de ne felejtse el a művelet típusának megfelelően elnevezni. A csatornák helyes beállítását a mellékelt képeken ellenőrizheti.
2. ábra A kapunyitó csatorna helyes beállítása

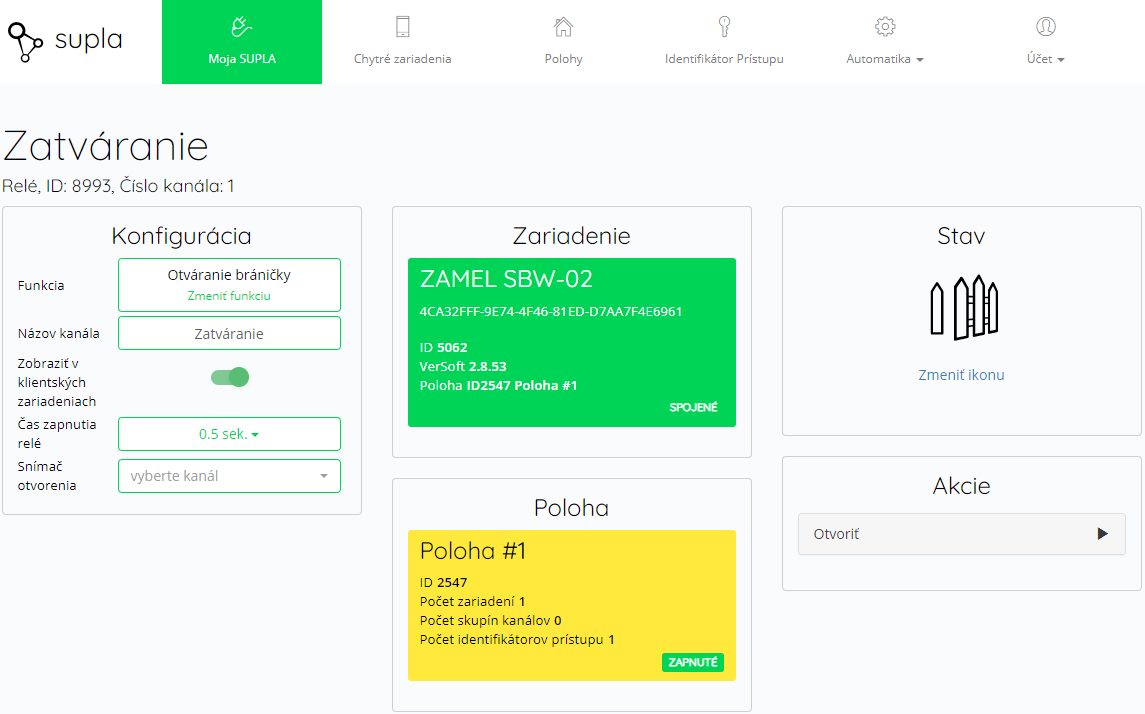

3. ábra A kapuzáró csatorna helyes beállítása
A csatornák megfelelő beállítása után létrehozhatja az időzített ütemterveket. A felső menüsorban az Automatizálás menüponton keresztül lépjen az Ütemtervek alkategóriába, majd válassza az Új ütemterv létrehozása lehetőséget.
4. ábra Az Automatizálás kategória és alkategóriái
A bal oldalon az ütemterv alapbeállításai módosíthatók, a jobb oldalon pedig a kiválasztott ciklus szerinti időzítési módok állíthatók be. Képzelje el a következő példát: a kapunak minden munkanapon 5:30-tól 17:00-ig nyitva kell lennie, hétvégén pedig zárva szeretné tartani. Ebben az esetben két külön üzemmódot kell létrehoznia (az első a nyitáshoz, a második a záráshoz). Az első ütemtervben válassza ki a nyitócsatornát és a napi ciklust. A jobb oldalon jelölje ki a munkanapokat, majd állítsa be a műveletet a megadott 5:30-as időpontra. A beállítások elvégzése után ne felejtse el az ütemtervet a jobb oldali gombbal menteni.

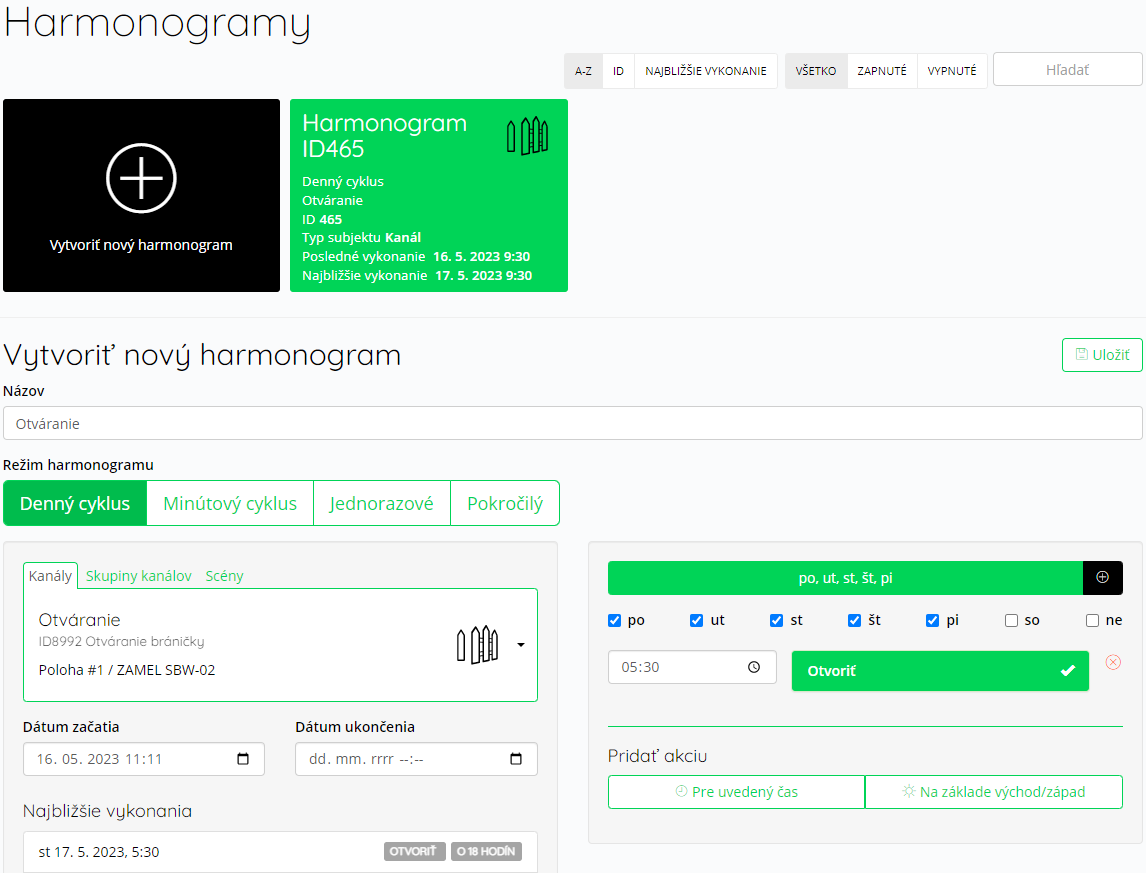

5. ábra A kapunyitási ütemterv beállítása (példa)
Az első ütemtervvel beállította a kapu automatikus nyitását. A második ütemterv a kapu automatikus bezárásáról gondoskodik. Hozzon létre egy új ütemtervet, de ezúttal válassza a zárócsatornát. Az első esethez hasonlóan válassza a napi ciklust, és jelölje ki az összes munkanapot. Már csak a kapu kívánt zárási időpontját kell megadnia (a példában ez 17:00). Ismét felhívjuk a figyelmet arra, hogy a zárócsatorna műveletének neve „nyitás” lesz.
6. ábra A kapuzárási ütemterv beállítása (példa)
A második ütemterv mentése után beállította a kapu automatikus nyitását és zárását a kívánt időpontokban.
FIGYELEM: A kapu ütemterv szerinti automatikus nyitásának beállítása nem garantálja, hogy a kapu végig nyitva marad! A kapu parancsra bezáródhat (távirányítóval történő zárás, a vezérlőegység automatikus zárása, …). Ha a vezérlőegységen be van kapcsolva az automatikus kapuzárás, a kapu a beállított idő elteltével automatikusan bezáródik!
