Fotocellák bekötése a NICE Robus RBS meghajtásához
A Robus RBS meghajtások BlueBUS technológiát használnak, ezért kompatibilisek az ezt a technológiát támogató fotocellákkal. A Robus RBS emellett a hagyományos relés fotocellákat is támogatja.
A fotocellák mindig párban működnek: adó TX + vevő RX. A fotocellák három típusba sorolhatók:
- Mindkét fotocella vezetékes (az adó TX és a vevő RX is). A leggyakrabban használt modellek az EPMB és az EPSB, továbbá az EPLB, F210B, valamint a régi, már nem kapható MOFB.
- Az egyik fotocella vezetékes, a másik elemes, vezeték nélküli. Modell FT210B.
- Mindkét fotocella vezeték nélküli. Az EPMOW modell IBW eszközzel kombinálva.
A fotocellák bekötése előtt válassza le a meghajtást a tápellátásról. A bekötés után kapcsolja vissza a tápellátást, majd a csatlakoztatott eszközök felismeréséhez tartsa lenyomva az OPEN+STOP/SET gombokat, amíg az L1+L2 LED-ek villogni nem kezdenek, majd engedje el a gombokat.
BlueBUS-os fotocellák
A teljes BlueBUS rendszer bekötése kéteres kábellel történik; a kábel keresztmetszete 2 × 0,5 m². Ha internetkábeleket (FTP, UTP, STP vagy bármilyen más sodrott érpárt) használ a bekötéshez, az egyes erek keresztmetszete általában 0,10 és 0,25 mm² között van. Ezért javasoljuk a bekötés megduplázását, vagyis két ér helyett négyet használjon – kettőt-kettőt összekötve. Ellenkező esetben előfordulhat, hogy a kábelen folytonosságot mér, a fotocella villogni fog, de mégsem fog megfelelően működni.
Vezetékes fotocellák bekötése
A fotocellákat kéteres kábellel, párhuzamosan kell bekötni a BlueBUS bemenetére; a polaritással nem kell foglalkozni. A fotocellákat bekötheti közvetlenül a vezérlőegységbe, vagy a vezérlőegységtől kéteres kábellel az egyik fotocellához, majd onnan egy másik kéteres kábellel a következőhöz.

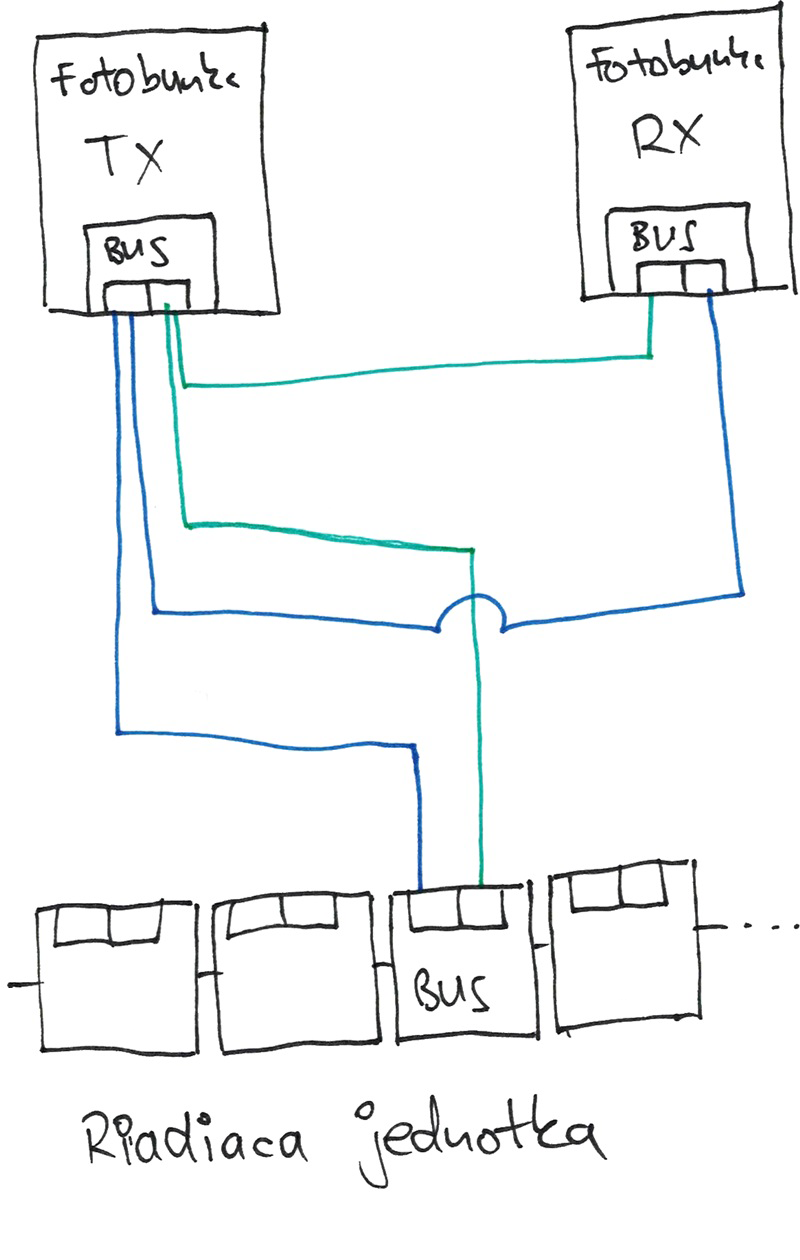

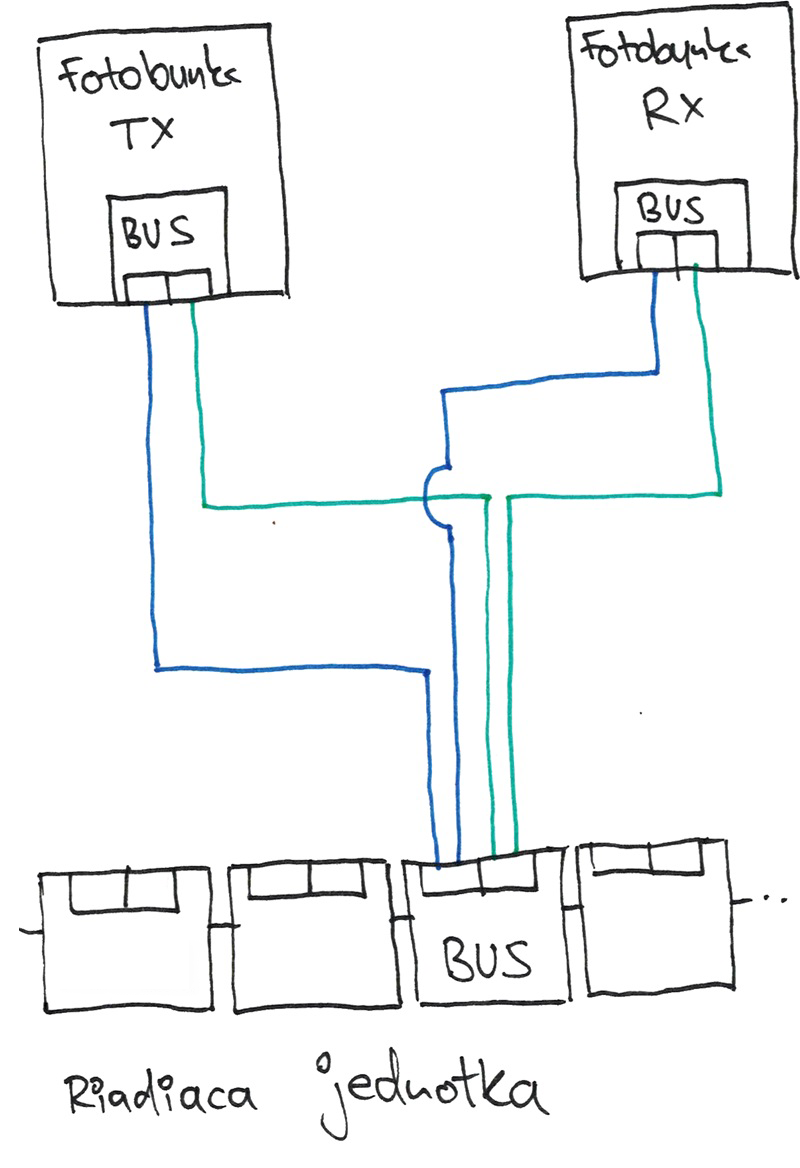

| Mindkét fotocella bekötése a vezérlőegységbe | Bekötés a vezérlőegységtől az egyik fotocellához, onnan pedig a másikhoz |
|---|---|
 |
 |
Egy vezetékes és egy vezeték nélküli fotocella bekötése
Ez lényegében csak a NICE FT210B fotocellákat jelenti. Az egyik fotocellát kéteres kábellel kell a vezérlőegység BlueBUS kapcsáról a BUS (BlueBUS) kapocsra csatlakoztatni, a másik pedig elemes.
Vezeték nélküli fotocellák bekötése
A vezeték nélküli fotocellákat valójában nem kell bekötni, hiszen vezeték nélkül működnek. Csak az IBW kommunikátort kell bekötni, amellyel a fotocellák vezeték nélkül kommunikálnak. A bekötés lépéseiért folytassa itt: A NICE IBW eszköz bekötése és programozása NICE EPMOW fotocellákkal.
Relés fotocellák
A NICE Robus RBS meghajtások a hagyományos, vezetékes bekötési módot is támogatják, ezért elvileg minden 24 V-os tápellátású relés fotocellával kompatibilisek.
A vezérlőegység FOTOTEST funkcióval rendelkezik, amely növeli a biztonsági eszközök megbízhatóságát, és lehetővé teszi az EN 13849-1 szabvány szerinti „II. kategória” elérését a vezérlőegység és a biztonsági fotocellák együttesére vonatkozóan.
Relés fotocellák bekötése FOTOTEST funkcióval
A FOTOTEST funkció aktiválásához kompatibilis Wi-Fi interfésszel és a MyNice Pro alkalmazással kell módosítani a konfigurációt.
Minden egyes működtetés megkezdésekor ellenőrzi a megfelelő biztonsági eszközöket, és a működtetés csak akkor indul el, ha minden rendben van. Ha a teszt eredménye negatív (például a napfény elvakítja a fotocellát, vagy a kábelek rövidre zárnak), a rendszer hibát jelez, és a működtetés nem indul el.

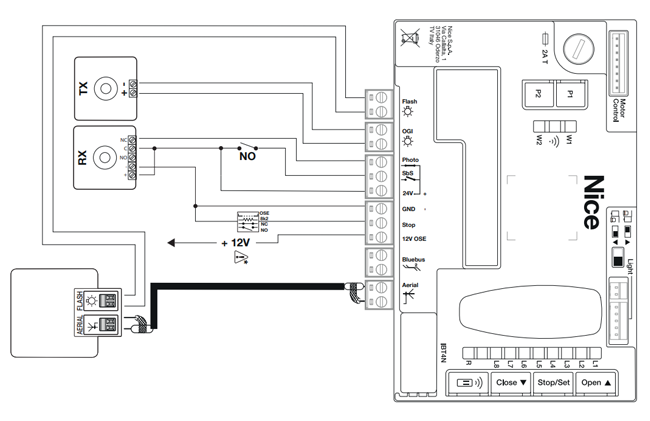

Relés fotocellák bekötési rajza FOTOTEST funkcióval:
Relés fotocellák bekötése FOTOTEST funkció nélkül
A vezérlőegységen külön PHOTO bemenet található, amelyre a relés fotocellák nyitóérintkezője csatlakoztatható. A „FOTOTEST” konfigurációval ellentétben a működtetés a parancs kiadása után úgy indul el, hogy a rendszer nem ellenőrzi a fotocelláktól érkező jel érvényességét, ugyanakkor továbbra is reagál a külső fotocellák állapotváltozására.

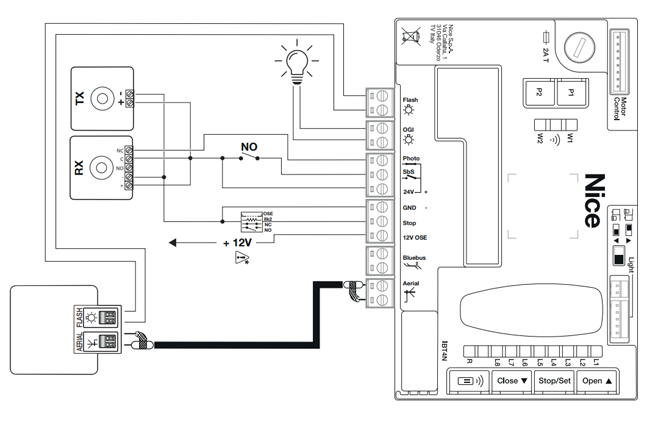

Relés fotocellák bekötési rajza FOTOTEST nélkül:
