Fotocellák bekötése a NICE Road meghajtásába
Meghajtások NICE Road hagyományos, vezetékes áramköri bekötési technológiát alkalmaznak, ezért elvileg minden 24 V-os tápellátású relés fotocellával kompatibilisek. A Road meghajtások nem kompatibilisek a BlueBus technológiájú fotocellákkal.
A fotocellák mindig párban működnek: adó TX + vevő RX. A fotocelláknak három típusa van:
- Mindkét fotocella vezetékes (az adó TX és a vevő RX is). A leggyakrabban használt modellek a BF, EPM és EPS, továbbá az EPL, F210, illetve a régi, már nem kapható MOF, FE és FI modellek.
- Az egyik fotocella vezetékes, a másik elemes, vezeték nélküli. Modell FT210.
- Fényvisszaverős fotocella. Az egyetlen modell az EPMOR.
Ezenkívül még van:
A fotocellák bekötése előtt válassza le a meghajtást a tápellátásról. Ha nem köt be fotocellákat, a vezérlőegységen belül kössön áthidalást az 1-es és az 5-ös kapocs közé.
Vezetékes fotocellák bekötése
A TX, illetve RX fotocellák bekötéséhez szükséges kábel keresztmetszete rendre 2×0,5m² , illetve 4×0,5m².. Elméletileg az áthidalást a fotocellán belül is kialakíthatja, így az RX fotocellát háromeres kábellel is bekötheti.
A Road meghajtásokat korábban különböző vezérlőegységekkel szállították:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Egyéb módosítások mellett a(z) RBA4 és a(z) RBA4/A vezérlőegység között megfordították a fotocellák tápellátásának polaritását, vagyis
- ha a fotocellákat a(z) RBA4R10 és a(z) RBA4/A,
vezérlőegységhez köti be, akkor használja az új bekötési rajzot, - ha a fotocellákat a(z) RBA4 és a(z) RBA0,
vezérlőegységhez köti be, akkor használja a régi bekötési rajzot.

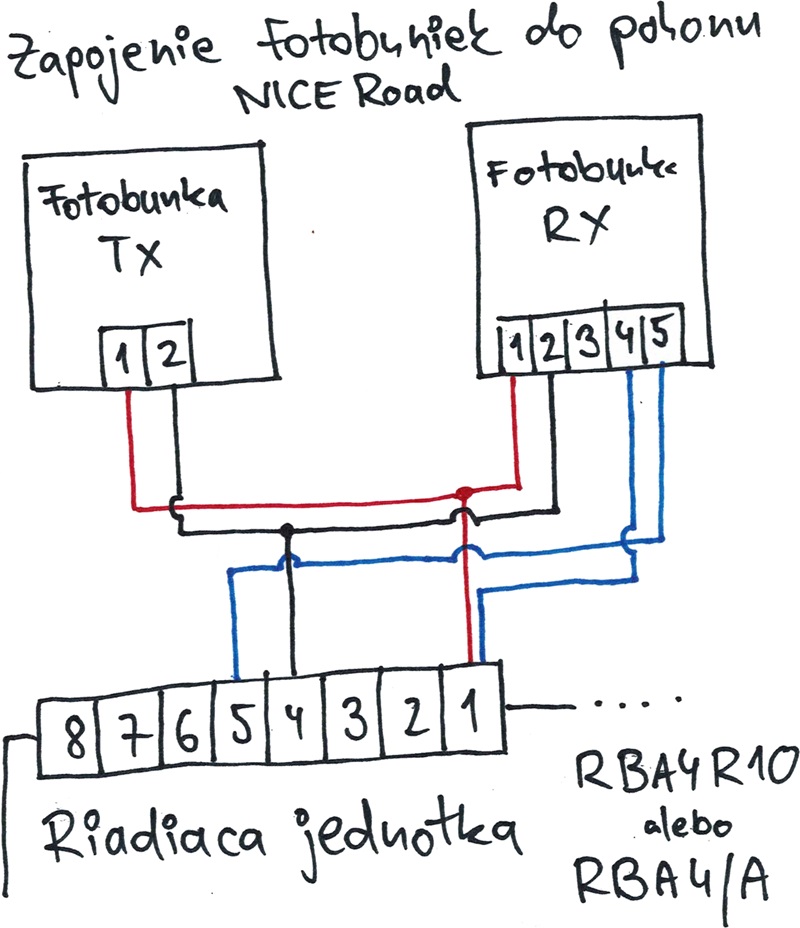

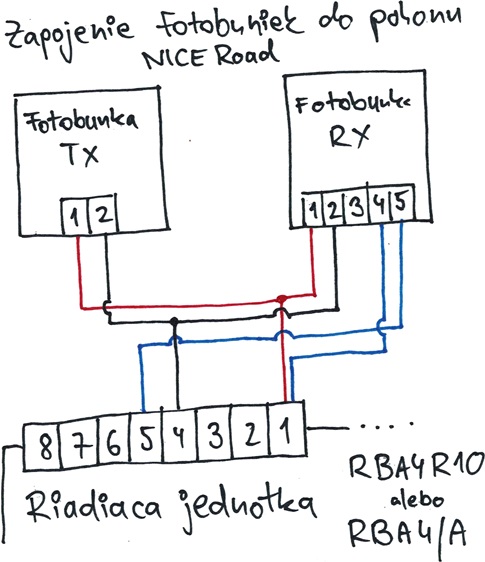

Új fotocella-bekötési rajz az RBA4R10 és RBA4/A vezérlőegységekhez
Elméletileg a(z) RX fotocella 4-es kapcsától a vezérlőegység 1-es kapcsáig vezető áthidalás helyett a fotocellán belül az 1-es és 4-es kapocs között is kialakíthatja az áthidalást, így elegendő egy háromeres kábel.

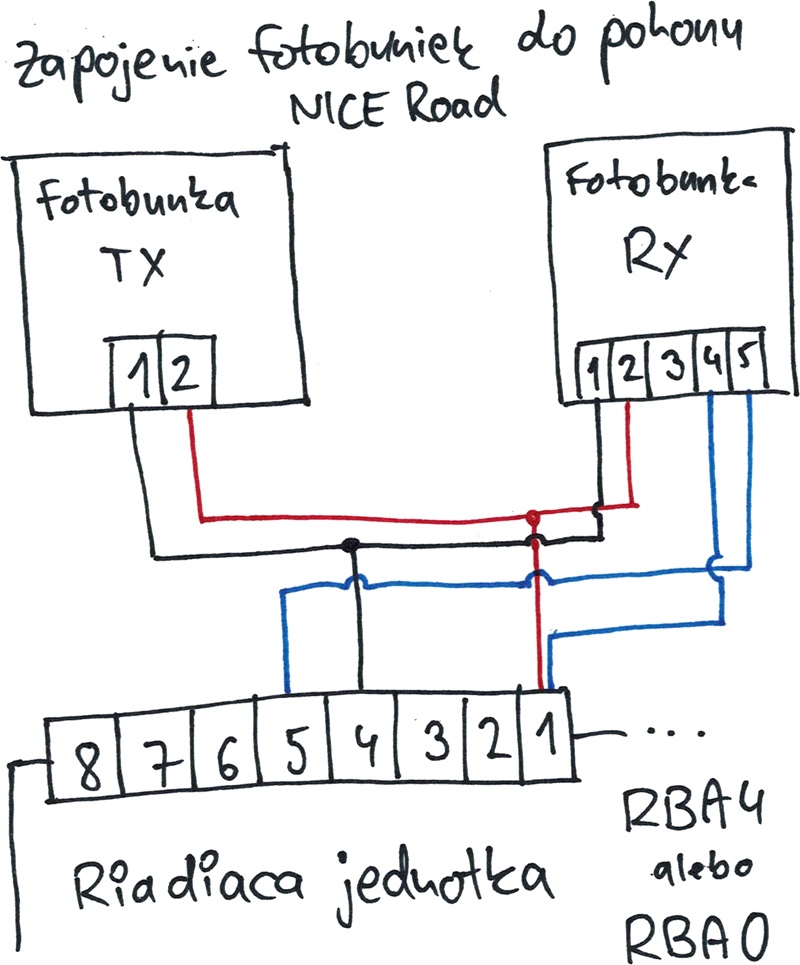

Régi fotocella-bekötési rajz az RBA4 és RBA0 vezérlőegységekhez
Elméletileg a(z) RX fotocella 4-es kapcsától a vezérlőegység 1-es kapcsáig vezető áthidalás helyett a fotocellán belül a 2-es és 4-es kapocs között is kialakíthatja az áthidalást, így elegendő egy háromeres kábel.
Fotocellák bekötése: az egyik vezetékes, a másik vezeték nélküli
Lényegében csak a NICE FT210 fotocellákról van szó. Az egyik fotocella négyeres kábellel csatlakozik, a másik elemes.
A NICE FT210 fotocellákat a következőképpen kell bekötni a NICE Road meghajtáshoz:
- Válassza le a meghajtást a tápellátásról.
- A TX fotocellán állítsa be az áthidalókat a következők szerint:
- J1 áthidaló – kihúzva (ha a fotocellák távolsága meghaladja a 7 m-t, dugja be)
- J2 áthidaló – kihúzva
- J3 áthidaló – kihúzva
- Az RX fotocellán állítsa be az áthidalókat a következők szerint:
- J1 áthidaló – kihúzva
- J2 áthidaló – bedugva
- Csatlakoztassa a vezetékeket a következőképpen (a fotocella kapcsai felülről lefelé vannak számozva):
- A Road meghajtás 1-es kapcsáról (+24 V) az RX fotocella 10-es (+24 V) kapcsára
- A Road meghajtás 4-es kapcsáról (−0 V) az RX fotocella 9-es (−0 V) kapcsára
- A Road meghajtás 5-ös kapcsáról (PHOTO) az RX fotocella 1-es (PHOTO) kapcsára
- A Road meghajtás 1-es kapcsáról (+24 V) az RX fotocella 2-es (COM) kapcsára
- Kapcsolja vissza a meghajtás tápellátását.
Az RX fotocellán a LED-eknek (balról jobbra) a következőképpen kell világítaniuk:
- 1. LED – zöld, világítania kell
- 2. LED – piros, nem világíthat
- 3. LED – sárga, nem világíthat
- 4. LED – piros; minél lassabban villog, annál jobb a vétel, vagy diagnosztikai sorozatot jelez
Fényvisszaverős fotocella bekötése
Ez az egyetlen NICE EPMOR modell. A fotocellában található az adó TX és a vevő RX is; az áthaladás túloldalán csak egy fényvisszaverő található. A bekötés menete:
- Válassza le a meghajtást a tápellátásról.
- Keresse meg a kézikönyv 2. oldalán a 2. ábrát https://fortamigo.hu/data/manualy-k-pohonom/fortamigo.hu-NICE-EPMOR.pdf Három áthidaló található rajta: J1, J2 és J3. Állítsa be őket a következőképpen:
- Ha a kapunyílás szélessége meghaladja a 4 m-t, távolítsa el a J1 áthidalót; ha kisebb, hagyja a helyén.
- A J2 áthidalót állítsa NC állásba, vagyis a felső két tüskére kell helyezni, az alsó tüske pedig maradjon szabadon.
- A J3 áthidalót hagyja bedugva, vagyis fototeszt nélkül fogunk működni.
- A vezetékeket a következőképpen csatlakoztassa:
- A vezérlőegység 1-es kapcsától a fotocella 3-as kapcsáig
- A vezérlőegység 4-es kapcsától a fotocella 4-es kapcsáig
- A vezérlőegység 1-es kapcsától a fotocella 6-os kapcsáig
- A vezérlőegység 5-ös kapcsától a fotocella 5-ös kapcsáig
- Csatlakoztassa a meghajtást a tápellátáshoz; ennek működnie kell.
Több fotocellapár bekötése
Ha több fotocellapárt kell bekötnie a NICE Road meghajtáshoz, a tápellátásuk közös lesz, a biztonsági áramköröket pedig sorba kell kötni. Ez azt jelenti, hogy a vezérlőegység 1-es és 5-ös kapcsa közötti biztonsági áramkört úgy zárja, hogy a vezérlőegység 1-es kapcsától az első RX fotocella 4-es kapcsáig, ugyanazon fotocella 5-ös kapcsától a második RX fotocella 4-es kapcsáig, majd annak 5-ös kapcsától a vezérlőegység 5-ös kapcsáig vezeti a bekötést.
Így ha bármelyik pár között megszakad a fénysugár, a biztonsági áramkör is megszakad, a kapu pedig megáll, majd nyitni kezd.
Fotocellák bekötése a kapu eltolódási területének védelmére
Ha valamilyen okból a fotocellákat a NICE Road meghajtásnál a kapu eltolódási oldalára is be kell kötnie, azokat a STOP bemenetre, vagyis a 3–4-es bemenetekre kötheti. Ilyenkor a működés logikája a következő: ha belép a fotocellák közé, a kapu megáll, majd kissé visszanyit. Megáll, és nem lehet tovább mozgatni, amíg szabaddá nem teszi a fotocellák közötti területet. A STOP bemenet bekötésének módosítása után a meghajtást vissza kell állítani alaphelyzetbe, majd újra kell tanítani.
Nyugodtan kombinálhatja is: az áthaladási területen legyen egy fotocellapár, amely csak záráskor aktív, az áthaladási területen kívül, a kapu nyitási területén pedig egy másik pár, amely bármilyen megszakítás esetén megállítja a kaput.
