Oszloptalp szabad felső lemezzel
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
1 352,17 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
raktáron
1 471,04 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
raktáron
1 862,33 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
raktáron
3 739,52 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
raktáron
3 026,28 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
raktáron
2 892,55 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
raktáron
3 496,82 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
A(z) Oszloptalp szabad felső lemezzel termék leírása
|
Statikus, hegesztett, kétrészes oszloprögzítő talp magasságállítási lehetőséggel, amely lehetővé teszi a talp használatát. A nyomásnak kitett faoszlopok vagy pillérek aljzathoz való rögzítésére használható 10 mm átmérőjű acéldübelek vagy csavarok segítségével.
Az oszlop rögzítéséhez az alábbi kötőelemek használhatók: domború fejű szegek 4 mm átmérővel vagy 10 mm átmérőjű csavarok. Az elérhető menetes szárátmérők: M16, M20 és M24.
Az oszloptalp galvanikusan horganyzott. |
 |
A szabad felső lemezzel rendelkező oszloprögzítő talpak méretválasztéka
| Menetes szár | Magasság | Felső lemez 80x80 | Felső lemez 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Talplemez 80x80 | Talplemez 110x110 | |||
Példa a szabad felső lemezes oszloptalp használatára

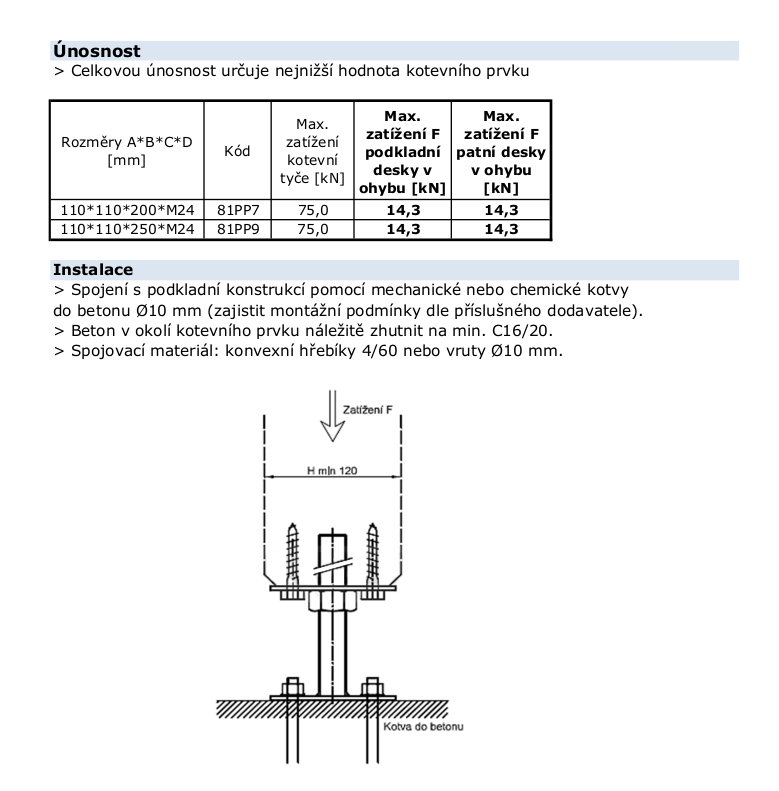

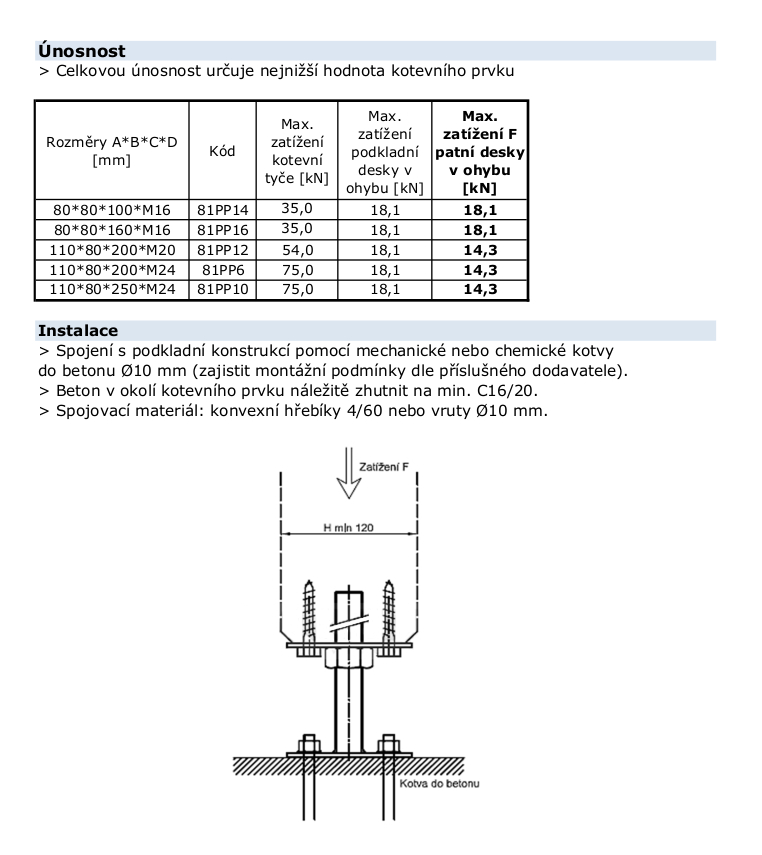

A szabad felső lemezes oszloptalp teherbírása
A talp teherbírását az egyes lemezek teherbírása határozza meg. A menetes szár teherbírása jelentősen nagyobb a lemezek teherbírásánál, ezért nincs hatással a talp teherbírására.
Ajánlott kötőelemek: domború fejű szegek 4x60mm, vagy az oszlophoz való szerkezeti csavarok. Az aljzathoz szegmenses horgonycsavarokat használjon.
A rögzítőtalp a nyomásnak kitett oszlopok és pillérek vízszintes teherhordó szerkezethez való, faelem-eltolással történő rögzítésére szolgál.

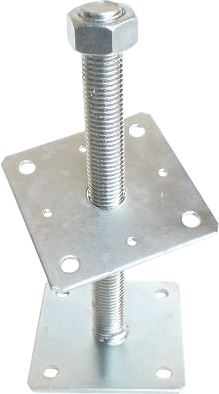

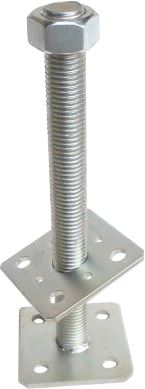

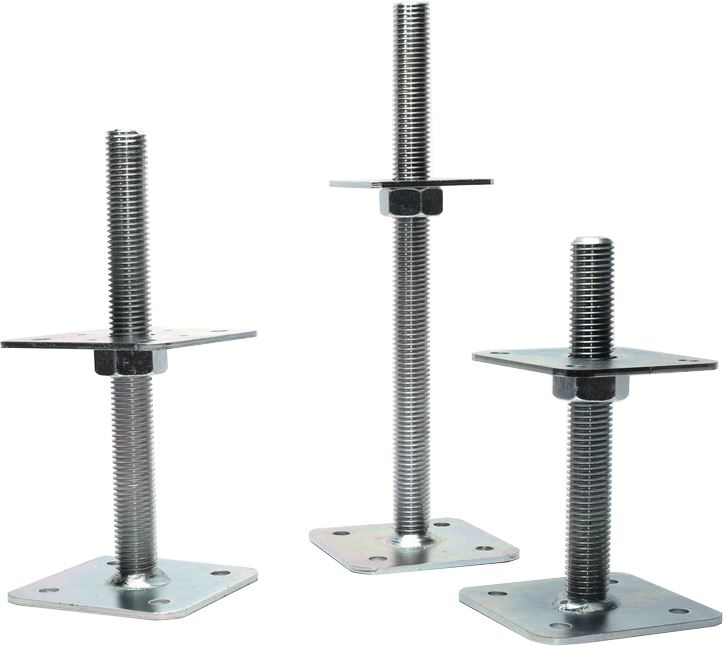

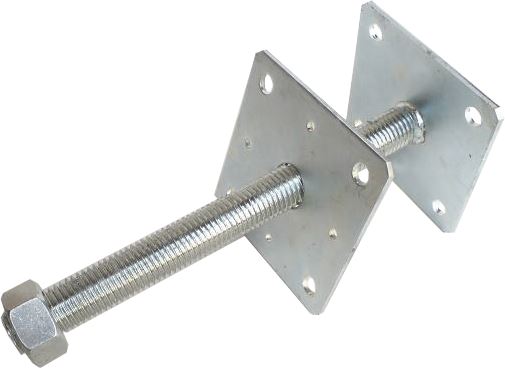

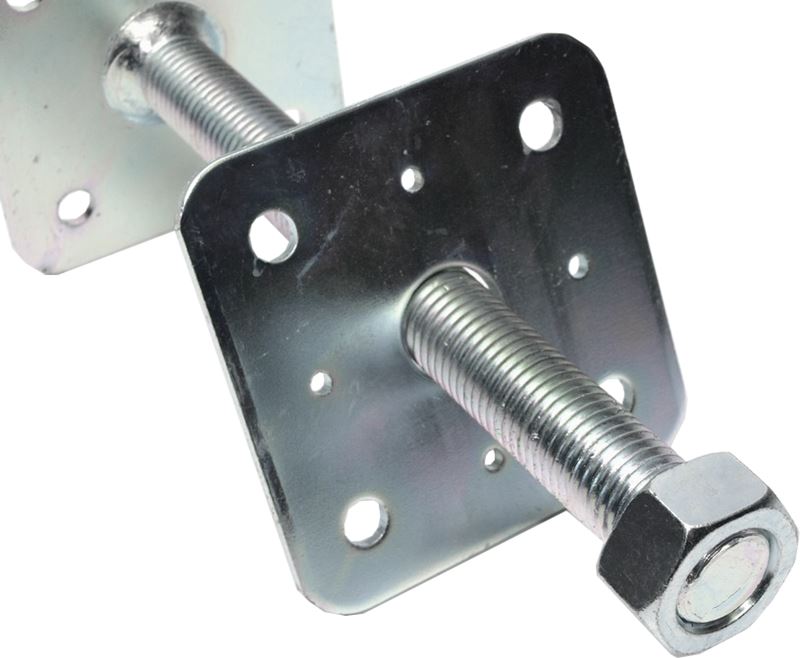

Galéria a szabad felső lemezes oszloptalpról
 |
 |
 |
 |
 |
