Oszlopláb rögzített felső talplemezzel
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
1 381,89 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
raktáron
1 451,23 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
raktáron
1 882,14 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
raktáron
2 704,34 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
raktáron
3 402,71 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
raktáron
2 580,51 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
raktáron
2 917,32 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
raktáron
3 848,48 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
raktáron
7 483,98 Ft áfával
| A [mm] |
H [mm] |
M [menet] |
Alsó lemez [mm×mm] |
Tömeg |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |
A(z) Oszlopláb rögzített felső talplemezzel termék leírása
|

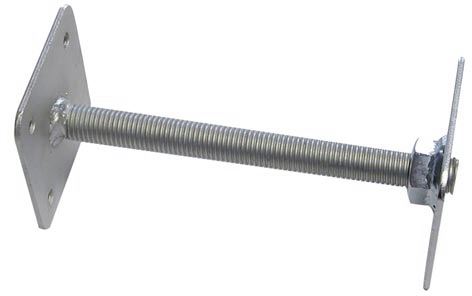

Statikus, hegesztett, kétrészes oszloptalpas rögzítőelem Magasságában állítható; nyomóterhelésnek kitett faoszlopok vagy pillérek aljzathoz történő rögzítésére használható 10 mm átmérőjű acéldübelek vagy csavarok segítségével.
Az oszlop rögzítésére szolgáló kötőelemek: domború fejű szegek 4 mm átmérővel, vagy 10 mm átmérőjű csavarok. A menetes szárak elérhető átmérői: M16, M20, M24 és M27.
Az oszloptalp galvanikusan horganyzott. |
 |
Rögzítő oszloptalpak méretválasztéka fix felső lemezzel
| Menetes szár | Magasság | Felső lemez 80x80 | Felső lemez 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Talplemez 80x80 | Talplemez 110x110 | Talplemez 110x110 | Talplemez 160x160 | ||

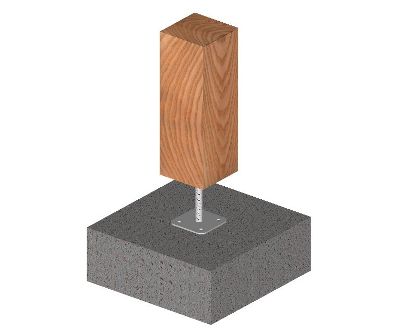

Példa fix felső lemezes oszloptalp használatára
Különösen alkalmas olyan kivitelezéshez, ahol a rögzítési pontok magassága eltérő. Felhasználás az oszloptalp elsősorban ott előnyös, ahol esztétikai okokból nem megfelelő az alábbiak használata: U alakú talpak, vagy L alakú rögzítőtalpak. Alternatív megoldás lehet a süllyesztett T alakú rögzítőtalp.

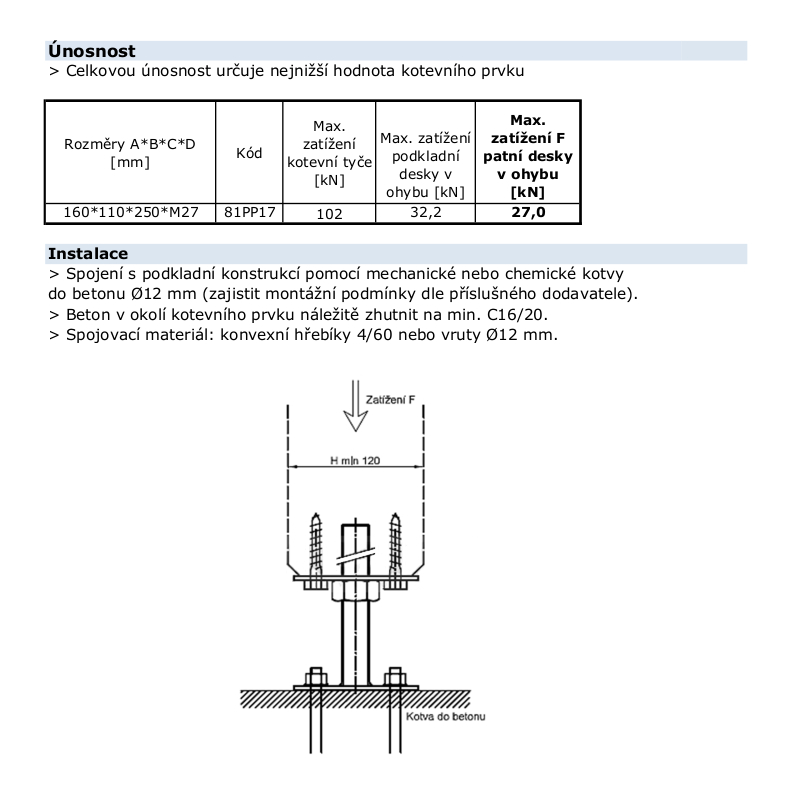

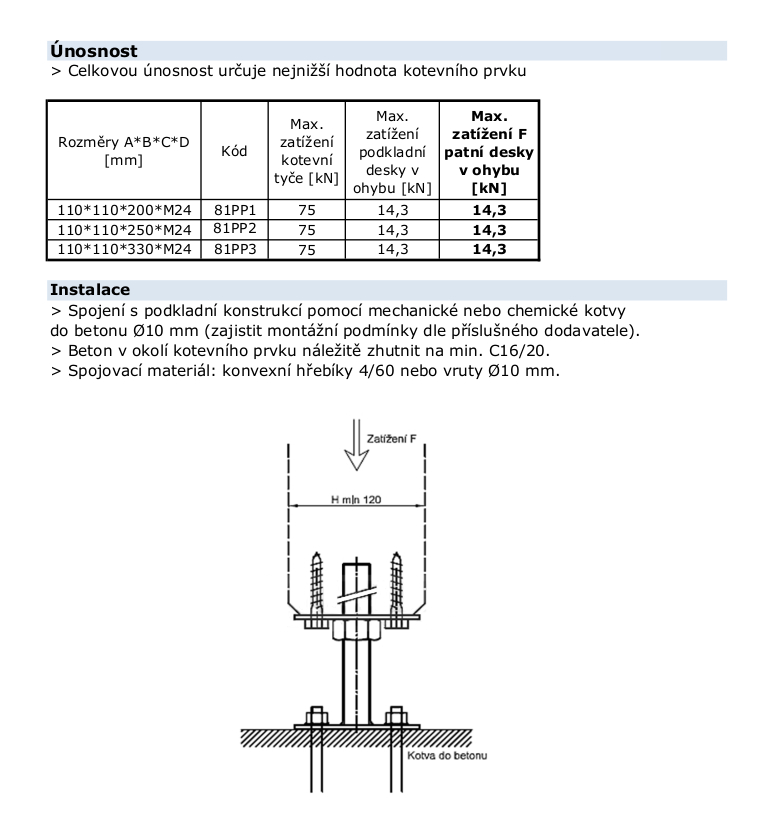

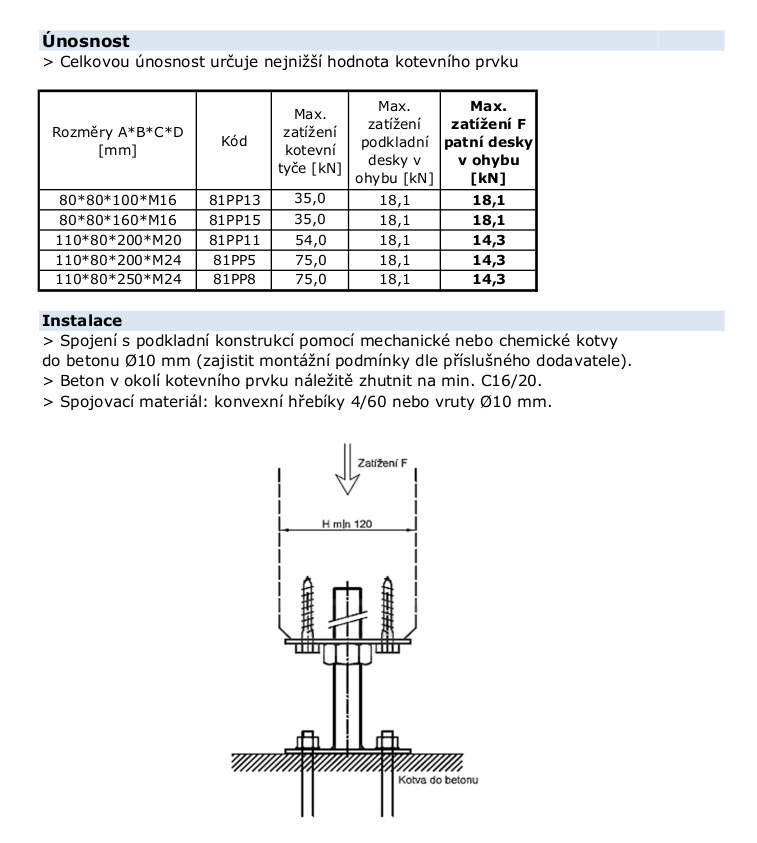

A fix felső lemezes oszloptalp teherbírása
A talp teherbírását az egyes lemezek teherbírása alapján kell meghatározni. A menetes szár teherbírása jóval nagyobb, mint a lemezeké, ezért nem befolyásolja a talp teherbírását.
Ajánlott kötőelemek: domború fejű szegek 4x60mm, vagy szerkezeti csavarok az oszlopba. Az aljzathoz szegmenshorgonyt használjon.

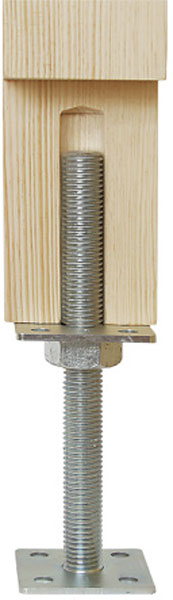

A rögzítőtalp nyomott oszlopok és pillérek vízszintes teherhordó szerkezethez történő rögzítésére szolgál, a faelem távtartásával.
Fix felső lemezes oszloptalp – képgaléria
 |
 |
 |
 |
 |
