A Zamel SBW-02 WiFi-modul csatlakoztatása a meghajtás vezérlőegységéhez
A WiFi-modul csatlakoztatása Zamel SBW-02 a vezérlőegységhez:
- MCU1
- MCA2 (MC424 vezérlőközpont)
- MCA2R10 (MC424R10 vezérlőközpont)
- RBA3
- RBA3R10
- RBA4R10
- MCA5 (MC800 vezérlőközpont)
- ROA40R10
- WIA20R10
- RUA1
- SPIDO600
A WiFi-modul csatlakoztatása az MCU1 vezérlőegységhez:

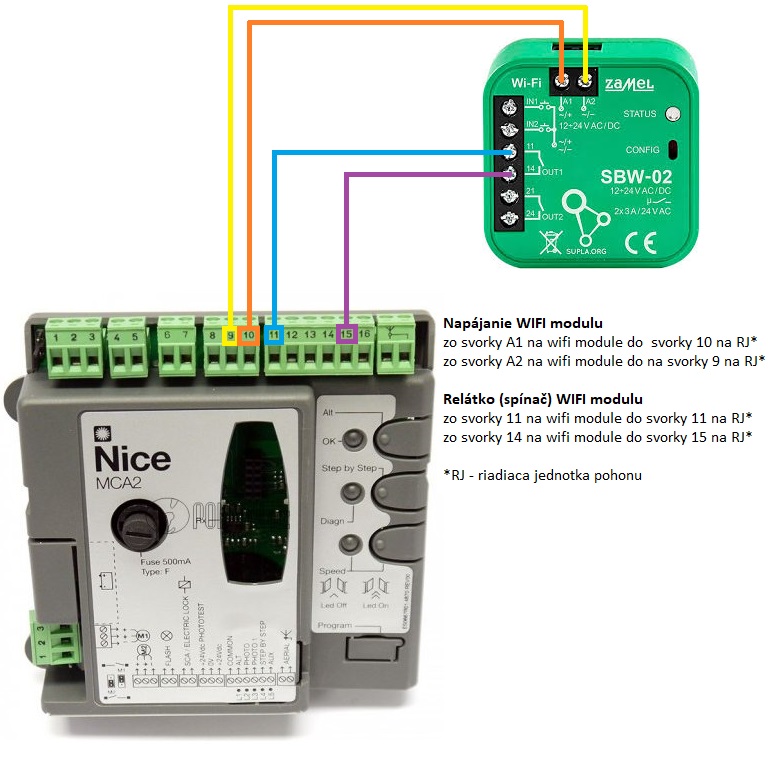

A WiFi-modul csatlakoztatása az MCA2 vezérlőegységhez:
A WiFi-modul csatlakoztatása az MCA2R10 vezérlőegységhez:
A WiFi-modul csatlakoztatása az RBA3 vezérlőegységhez:
A WiFi-modul csatlakoztatása az RBA3R10 vezérlőegységhez:
A WiFi-modul csatlakoztatása az RBA4R10 vezérlőegységhez:
A WiFi-modul csatlakoztatása az MCA5 vezérlőegységhez:
A WiFi-modul csatlakoztatása az ROA40R10 vezérlőegységhez:
A WiFi-modul csatlakoztatása az WIA20R10 vezérlőegységhez:
A WiFi-modul csatlakoztatása az RUA1 vezérlőegységhez:

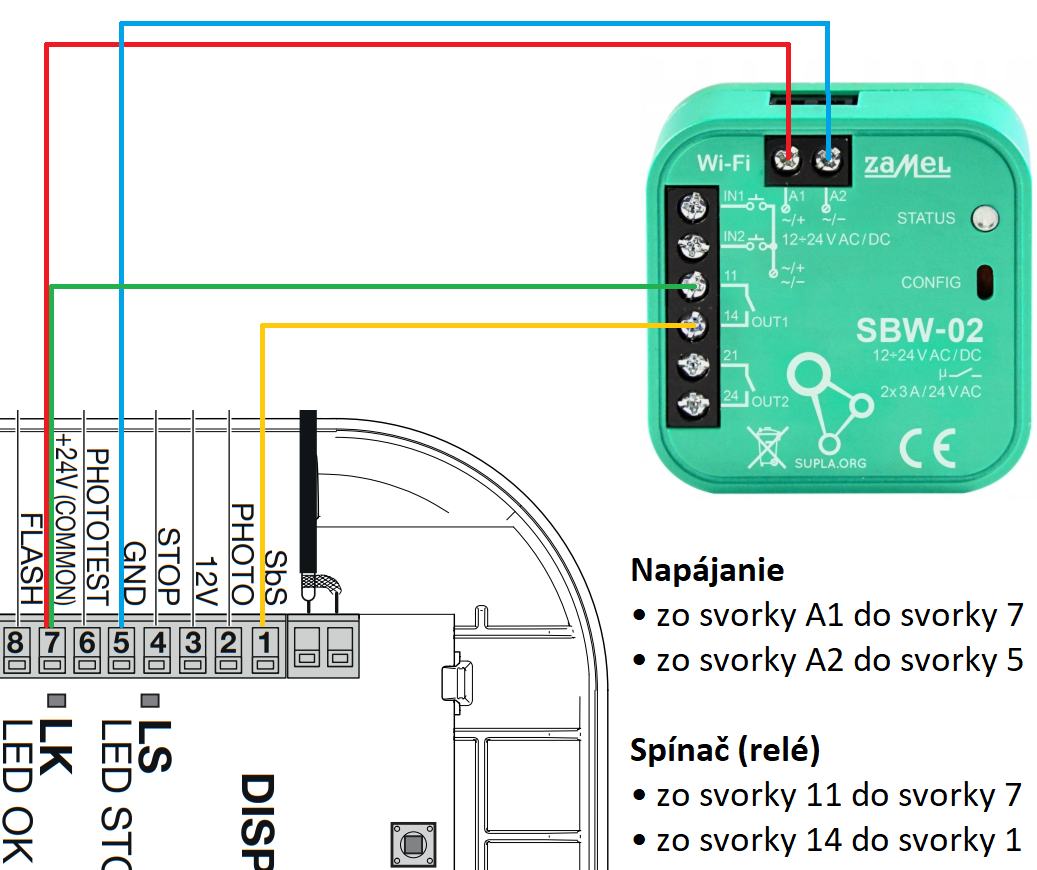

A WiFi-modul csatlakoztatása az SPIDO600 vezérlőegységhez:
