A kapu helyzetének megjelenítése a SUPLA alkalmazásban
A Zamel SBW-02 kétcsatornás Wi-Fi modul a 2 eszköz vezérlése mellett azt is megjeleníti, hogy a kapu elérte-e valamelyik végállását (nyitva/zárva). Első lépésként el kell juttatni a kapu állapotára vonatkozó információt magába a Wi-Fi modulba. Erre a célra szolgál az IN1 érzékelőkapocs. A 2. csatlakoztatott eszközhöz az IN2 kapocs áll rendelkezésre.
A KAPU ÁLLAPOTÁNAK JELZÉSE A VEZÉRLŐEGYSÉG SEGÍTSÉGÉVEL
Egyes vezérlőegység-modellek rendelkeznek olyan kimenetekkel, amelyek tájékoztatnak a kapu állapotáról. A NICE gyártó ezeket a kimeneteket OGI (esetenként S.C.A.) jelöléssel látja el. Ezek a kimenetek gyárilag a kapu helyzetének jelzésére vannak beprogramozva, de átprogramozás után más funkcióra (például elektromos zár működtetésére) is használhatók. Ha az OGI kapcsokat más funkcióra használja, a kapu helyzetének jelzésére a második módszert, a mágneses kapcsolót javasoljuk.

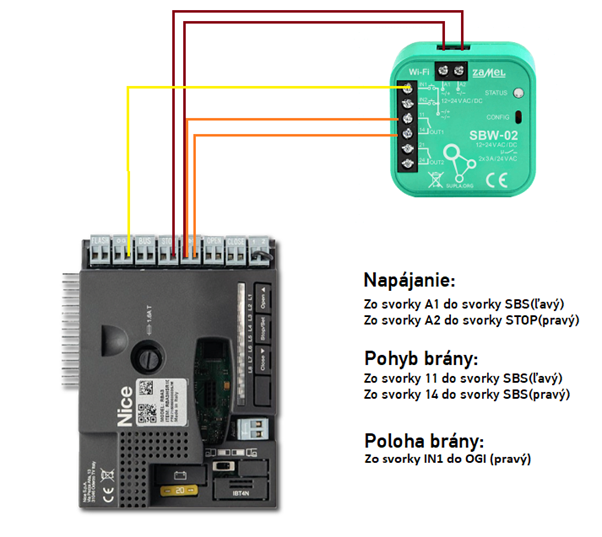

Példa a Zamel SBW-02 Wi-Fi modul NICE RBA3R10 vezérlőegységhez való csatlakoztatására, az IN1 és OGI kapcsok összekötésével:
A KAPU ÁLLAPOTÁNAK JELZÉSE MÁGNESES KAPCSOLÓVAL
Ha a vezérlőegységén nincs a kapu állapotának jelzésére szolgáló kapocs, vagy a kapcsot más célra használja, mágneses kapcsoló is alkalmazható, amely egy kapcsolóból és egy ellendarabból áll. A mágneses kapcsoló egyszerűen működik, és két állapota van:
- állapot – a mágneses kapcsoló érintkezik az ellendarabbal
- állapot – a mágneses kapcsoló nem érintkezik az ellendarabbal
Ahhoz, hogy a kapu állapotjelzése megfelelően működjön, a mágneses kapcsolót és az ellendarabot megfelelően kell elhelyezni. A mágneses kapcsolót a Wi-Fi modulhoz kell csatlakoztatni, és a kapu mellett egy mozdulatlan tárgyra (például oszlopra, falra stb.) kell felszerelni. A mágneses kapcsoló ellendarabját a kapu mozgó részére (a kapukeretre) kell felszerelni úgy, hogy a zárt (illetve nyitott) kapu állapotában érintkezzen a mágneses kapcsolóval, a másik állapotban pedig megszakadjon az érintkezés. Mindkét állapot a kapu egy-egy helyzetének felel meg (zárt, nyitott).
A mágneses kapcsolót az alábbiak szerint kell csatlakoztatni a Wi-Fi modulhoz:
- vezeték az A1 kapocsba
- vezeték az IN1 kapocsba

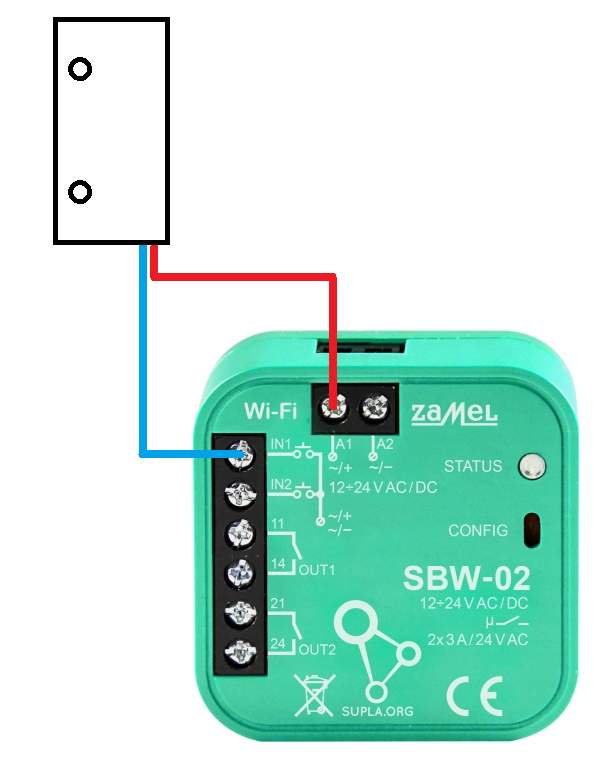

A mágneses kapcsoló csatlakoztatása a Zamel SBW-02 Wi-Fi modulhoz:
A KAPUÁLLAPOT JELZÉSÉNEK MEGFELELŐ BEÁLLÍTÁSA A SUPLA CLOUD FELÜLETÉN
Az alkalmazásban a kapu állapota külön, „Kapu nyitásérzékelő” néven jelenik meg. Az érzékelőt azonban össze lehet kapcsolni egy vezérlőcsatornával, így a kapu állapota közvetlenül azon jelenik meg. Jelentkezzen be a következő oldalon: https://cloud.supla.org/login majd a Saját SUPLA kategóriában kattintson a ZAMEL SBW-02 Wi-Fi modulra. A képernyő alsó részén láthatók az eszköz egyes csatornái, amelyek a Wi-Fi modul bemeneteinek és kimeneteinek felelnek meg. Az első 2 csatorna vezérlésre, a további csatornák pedig a kapu állapotának érzékelésére szolgálnak.

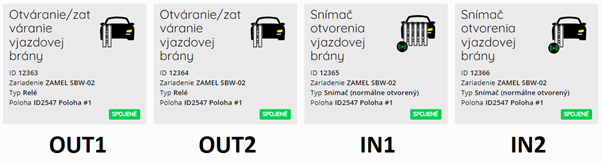

A Wi-Fi modul csatornái a bemenetek és kimenetek szerint:
Nyissa meg az aktív érzékelőcsatornát, majd az „Érzékelő a csatornához” sorban válassza ki azt a vezérlőcsatornát, amelyen a kapu állapotának meg kell jelennie.

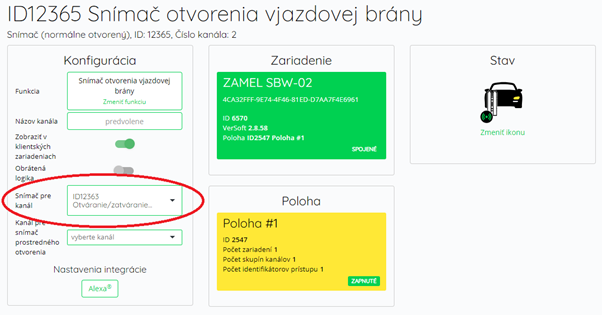

Az érzékelőcsatorna összekapcsolása a vezérlőcsatornával:
Az érzékelőcsatorna és a vezérlőcsatorna összekapcsolása után a kapu állapota közvetlenül a vezérlőgombon jelenik meg az alkalmazásban.

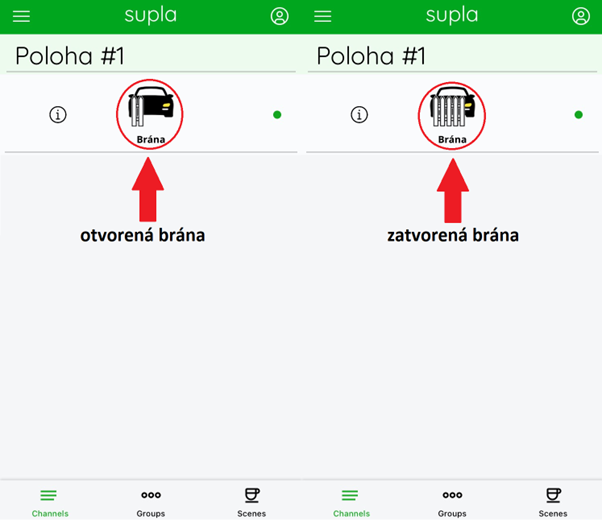

A kapu állapotának megjelenítése a SUPLA alkalmazásban az érzékelő és a vezérlőcsatorna összekapcsolása után:
TIPP: Ha csak 1 csatornát használ (1 csatlakoztatott eszköz), kikapcsolhatja a nem használt csatornákat, így áttekinthetőbb lesz a SUPLA mobilalkalmazás. Nyissa meg a nem használt csatornát, majd válassza a „nincs” funkciót (a csatorna kikapcsol).
A HELYTELEN MEGJELENÍTÉS JAVÍTÁSA
Előfordulhat, hogy az alkalmazás helytelenül jelzi a kapu állapotát: nyitott kapunál zárt állapotot mutat, és fordítva. A javításhoz jelentkezzen be a következő oldalon: https://cloud.supla.org/login majd a Saját SUPLA kategóriában kattintson a ZAMEL SBW-02 Wi-Fi modulra. Válassza ki az érzékelőcsatornát, majd a „Konfiguráció” táblázat „Fordított logika” sorában kattintson a szürke gombra, amely ezután zöldre vált. Ne felejtse el menteni a módosítást.

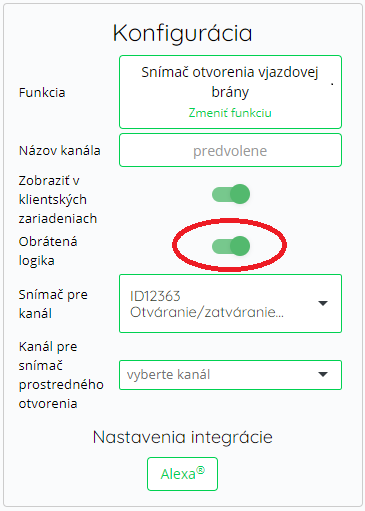

A fordított logika beállítása az érzékelőcsatornánál:

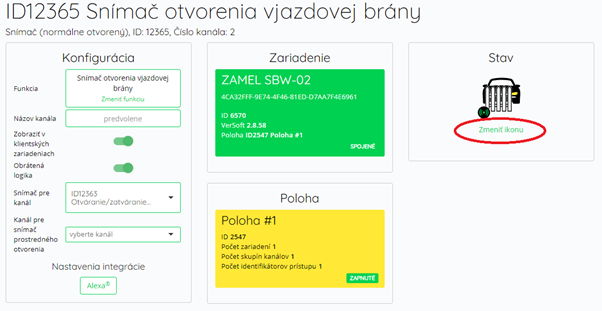

Végül egy tipp: az érzékelőcsatorna beállításaiban módosíthatja a kapuállapot-jelző ikont:
