A fotocellák bekötése NICE Robus vagy Run meghajtáshoz
A Robus/Run meghajtások BlueBUS technológiát használnak, ezért csak az ezt a technológiát támogató fotocellákkal kompatibilisek.
A fotocellák mindig párban működnek: adó (TX) + vevő (RX). A fotocelláknak három típusa van:
- Mindkét fotocella vezetékes (az adó (TX) és a vevő (RX) is). A leggyakrabban használt modellek az EPMB és az EPSB, továbbá az EPLB és az F210B, illetve a már nem kapható régi MOFB.
- Az egyik fotocella vezetékes, a másik elemes, vezeték nélküli. FT210B modell.
- Mindkét fotocella vezeték nélküli. EPMOW modell IBW készülékkel kombinálva.
A fotocellák csatlakoztatása előtt áramtalanítsa a meghajtást. A csatlakoztatás után állítsa vissza a tápellátást, majd a OPEN+STOP/SET gombok nyomva tartásával olvastassa be a csatlakoztatott eszközöket. Tartsa nyomva a gombokat, amíg az L1+L2 LED-ek villogni nem kezdenek, majd engedje fel őket.
A teljes BlueBUS rendszer bekötése két eres kábellel történik; a kábel keresztmetszete 2 × 0,5 mm² legyen.2. Ha internetkábelt (FTP, UTP, STP vagy bármilyen más sodrott érpárt) használ a bekötéshez, egy ér keresztmetszete általában 0,10 és 0,25 mm² között van. Ezért javasoljuk a bekötés megkettőzését: két ér helyett négyet használjon, kettesével összekötve őket. Ellenkező esetben előfordulhat, hogy folytonosságvizsgálóval ellenőrzi a kábelt, a fotocella pedig villogni fog, de továbbra sem fog megfelelően működni.
Vezetékes fotocellák bekötése

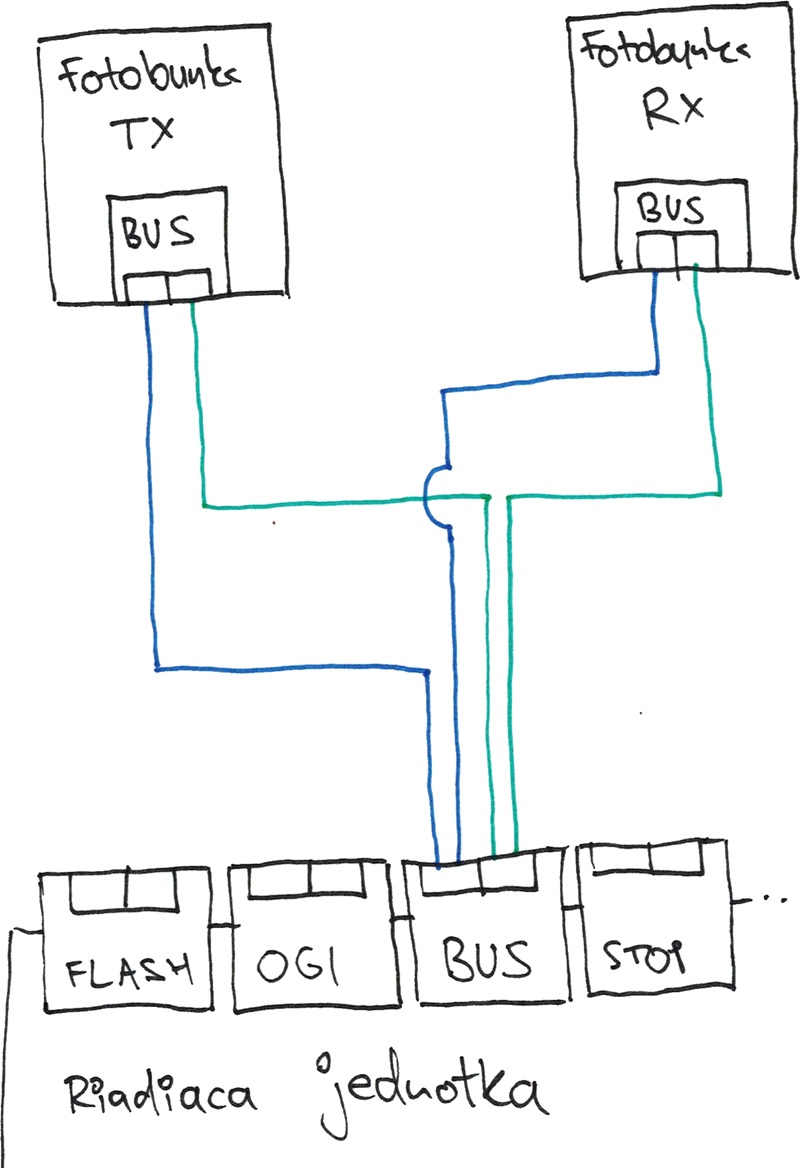

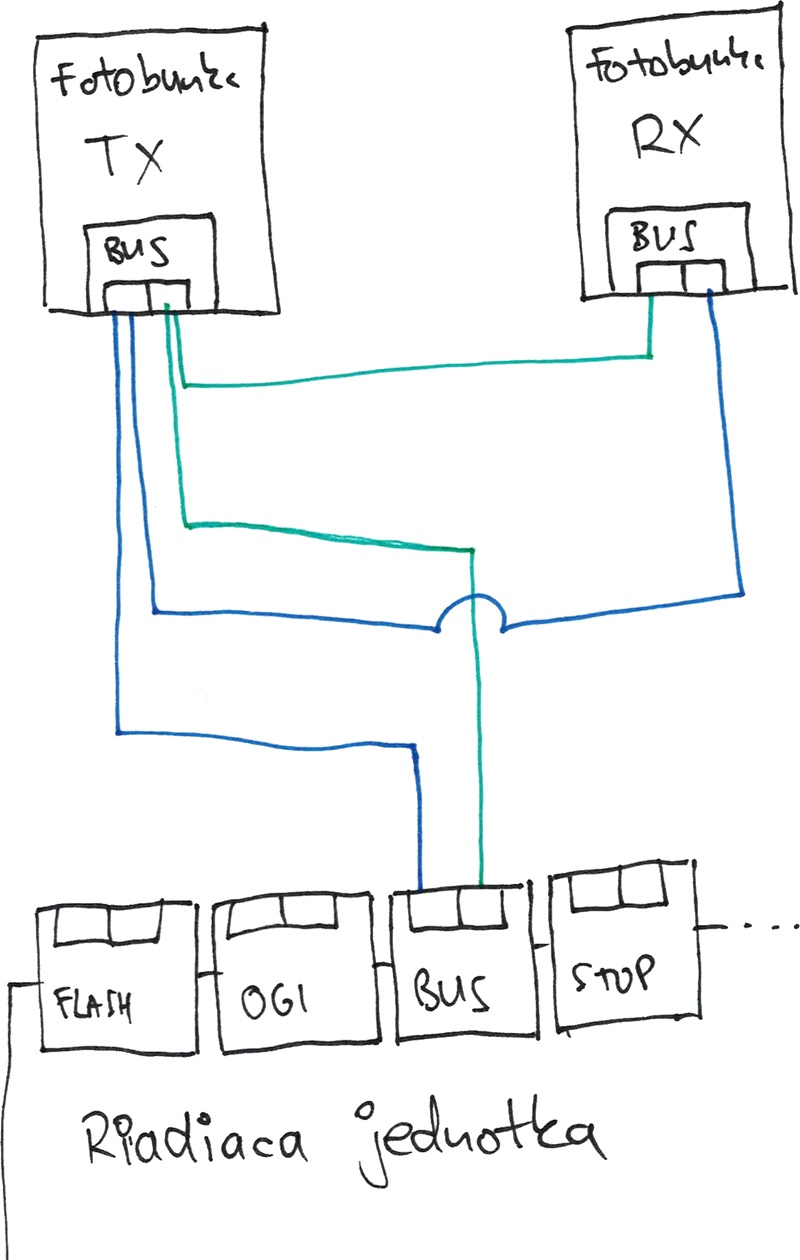

A fotocellákat két eres kábellel, párhuzamosan kell bekötni a BlueBUS bemenetére; a polaritással nem kell foglalkoznia. Mindkét fotocellát bekötheti közvetlenül a vezérlőegységbe, vagy a vezérlőegységtől egy két eres kábellel az egyik fotocellához, majd onnan egy másik két eres kábellel a következőhöz.

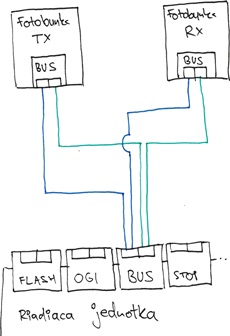

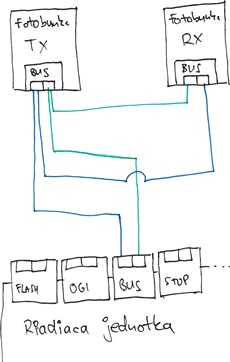

| Mindkét fotocella bekötése a vezérlőegységbe | Bekötés a vezérlőegységtől az egyik fotocellához, majd onnan a másikhoz |
|---|---|
 |
 |
Fotocellák bekötése: az egyik vezetékes, a másik vezeték nélküli
Lényegében csak a NICE FT210B fotocellákról van szó. Az egyik fotocellát két eres kábellel kell csatlakoztatni a vezérlőegység BlueBUS kapcsáról a BUS (BlueBUS) kapocsra, a másik pedig elemes.
Vezeték nélküli fotocellák bekötése
Valójában a vezeték nélküli fotocellákat nem kell bekötni, hiszen vezeték nélküliek. Csak az IBW kommunikátort kell bekötni, amellyel a fotocellák vezeték nélkül kommunikálnak. A bekötési útmutatóért lépjen tovább ide: A NICE IBW készülék bekötése és programozása NICE EPMOW fotocellákkal.
