NICE Toona Toona 4016P – önálló meghajtás szárnyas kapukhoz, legfeljebb 3 m-es és 800 kg-os kapuszárnyhoz, nagyobb terhelésre
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
143 676,62 Ft áfával
| Tömeg |
|---|
| 10 kg |
A(z) NICE Toona Toona 4016P – önálló meghajtás szárnyas kapukhoz, legfeljebb 3 m-es és 800 kg-os kapuszárnyhoz, nagyobb terhelésre termék leírása
NICE Toona TO4016P különálló elektromechanikus motor egy kapuszárnyhoz. A motor üzemi feszültsége 230 V AC a megfelelő vezérlőegységről. A motor feszültségadata nem a vezérlőegység hálózati tápfeszültségét jelöli.
Egy kapuszárny tömegét és hosszát a NICE grafikonja alapján együtt vegye figyelembe; a modellnél megadott két szélsőérték nem feltétlenül érvényes egyszerre.
A megerősített változathoz külön, a kapuszárny megengedett tömegét és hosszát mutató grafikon tartozik. A kiválasztásnál az adott motor pontos modelljéhez tartozó grafikont használja.
Ha a motor egy MC800/MCA5R30, a vezérlőpanel használati útmutatóját kövesse. Más vagy régebbi készlet esetén ellenőrizze a vezérlőegység tényleges típusát.
| Gyors navigáció | |
|---|---|
| Tartozékok | Határértékek |
| Élettartam | Felszerelés |
| Bekötés | Kioldás |
| Műszaki adatok | Karbantartás |
| Tartozékok – sorkapcsok és polaritás | PDF-kézikönyv |
- Önzáró
- 230V
- Lassú
- Mechanikus ütközővel és mikrokapcsolóval; a végállásokat ellenőrizze a motor tényleges kivitelének megfelelően
- Nagyobb terheléshez – 3200N
Alkalmazási tartomány
A NICE grafikonja egy kapuszárnyra vonatkozóan 800 kg-os és 3 m-es szélső értékeket mutat. A megengedett kombinációt a görbéről olvassa le; a maximumértékek nem alkalmazhatók automatikusan egyszerre.
Élettartam és terhelés
A TO4016P modell becsült élettartama 50 000–150 000 munkaciklus. A kapuszárny tömegétől és hosszától, a mozgási ellenállástól, a hőmérséklettől, a széltől és a karbantartástól függ. Az adott kapu pontos ciklusszáma ebből a tartományból nem határozható meg.
Vezérlőegység kiválasztása
NICE MC800/MCA5R30 az aktuális vezérlőegység, amely a régebbi A60, A400, A6 és A6F modelleket váltja fel. Egy motorhoz továbbra is kapható az MC200 is. Már felszerelt, régebbi egység esetén annak tényleges vezérlőpaneljéhez tartozó útmutatót használja.
Jelenleg kapható
- NICE MC800 – egy vagy két 230 V-os motorhoz.
- NICE MC200 – egy 230 V-os motorhoz.
Régebbi kompatibilis egységek – már nem gyártják őket
I. A hátsó rögzítőkonzol felszerelése
Oszlop és konzolok rögzítése: Szokásos rögzítéshez olyan masszív oszlopot javaslunk, amelynek keresztmetszete 120 × 120 mm. A keresztmetszet 100 × 100 mm csak tájékoztató jellegű minimumérték, és csak akkor megfelelő, ha az oszlop, az alapja és a forgáspont helyzete is kellően stabil.
Más keresztmetszet vagy eltérő forgáspont-eltolás esetén módosítsa a hátsó konzolt, vagy használjon hosszabbított PLA6 konzolt. Az A és B méretnek meg kell felelnie a mért C méretnek és a nyitási szögnek; ezek értelmezését a szerelési grafikon. Kifelé nyíló kapuhoz hosszabbított hátsó konzol szükséges; a hosszát a szerelési geometria alapján határozza meg, és ellenőrizze, hogy a kapuszárny akadálymentesen mozog-e.
Befelé nyílás ábrája
Kifelé nyílás ábrája
A hátsó konzol helyzetét a grafikonsegítségével számítsa ki, amelyről leolvashatja a A és B valamint a maximális nyitási szöget. Figyelem: az A és a B értékének hasonlónak, lehetőleg azonosnak kell lennie, hogy a kapumozgató egyenletes, lineáris mozgást végezzen.

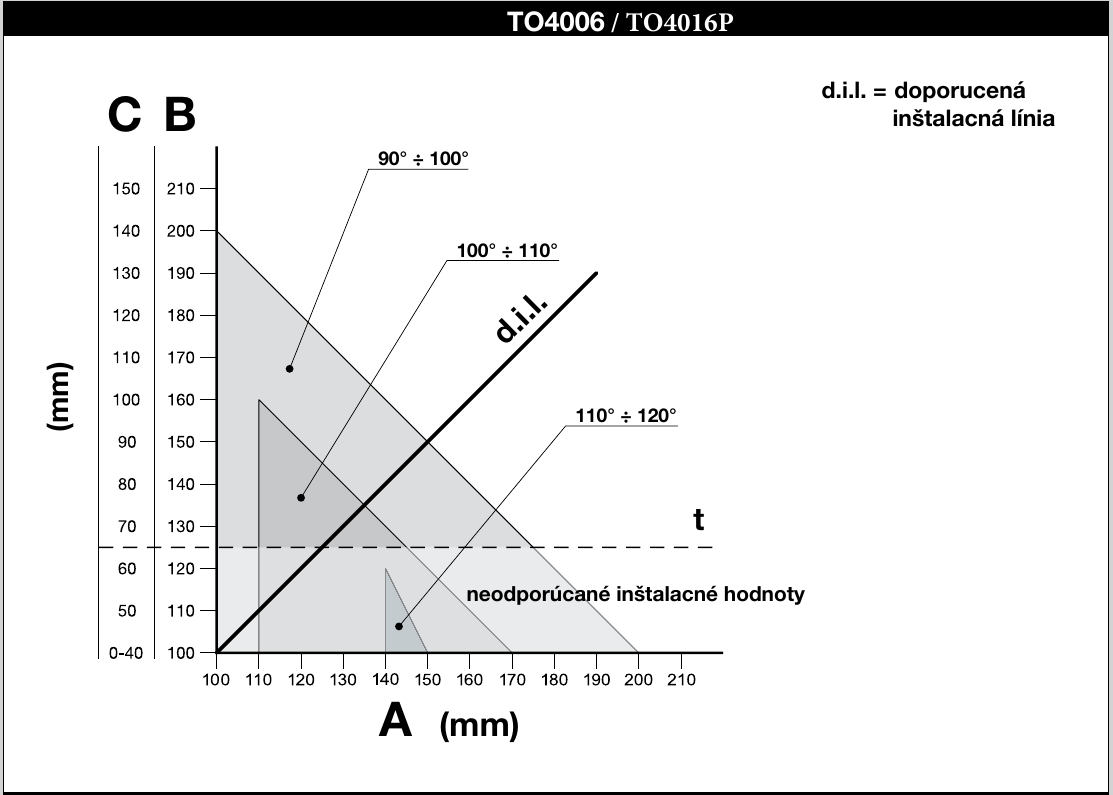

NICE Toona TO4006 / TO4016P szerelési grafikon
Értékek leolvasása a grafikonról
A számítás menete:
- Mérje meg a C értéket a ábrán
- Keresse meg a szerelési grafikonon a mért C értéket, és húzzon belőle vízszintes vonalat. A szomszédos skáláról olvassa le a megfelelő B méretet.
- A d.i.l. vonallal való metszéspont (a NICE-grafikonon ajánlott szerelési vonal) határozza meg a maximális nyitási szöget; ebből húzzon függőleges vonalat, és olvassa le az A méretet.
- Ne használjon a t szaggatott vonal alatti B méretet; a NICE nem javasolja a grafikon ezen területét.
- Ha a nyitási szög nem megfelelő, módosítsa az A méretet, és szükség esetén a B méretet is úgy, hogy nagyjából azonosak legyenek. Ezután ellenőrizze ismét a kapuszárny teljes mozgását.
Mielőtt a konzolt az oszlophoz vagy a falhoz rögzíti, rövidítse le a kívánt hosszra, amely megfelel az A és B méreteknek, majd hegessze a szerelőlemezre.
1. Vágja le a konzolt a kívánt hosszúságra
2. Hegessze a lerövidített konzolt a szerelőlemezre
A mellékelt hátsó konzol hossza 150 mm. A rövidítés és hegesztés előtt ellenőrizze, hogy az oszlophoz illeszkedő A és B méretek betarthatók-e; szükség esetén használjon hosszabbított konzolt.
A hátsó konzol felszerelése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán látható.
A NICE rajza szerint az első és a hátsó konzol közötti magasságkülönbség F = 34 mm. Hegesztés előtt a mellékelt konzolokon is ellenőrizze a méretet.
Ha minden megfelelő, rögzítse a hátsó konzolt az oszlophoz vagy a falhoz csavarokkal, tiplikkel és alátétekkel.
II. Az első rögzítőkonzol felszerelése
Az első konzolt az A, D és E méretek szerint szerelje fel. A TO4016P esetében a szerelési táblázat D = 695 mm értéket ad meg; válassza ki a megfelelő E értéket a mért A alapján:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
A csomagban hegeszthető konzol található. Ha csavarozható konzolt szeretne, javasoljuk az alternatív változat megrendelését. NICE PLA8 csavarozható konzol.
- Számítsa ki a táblázatból az E
- Számítsa ki a magasságot az ábra szerint, a konzolok magasságkülönbségével (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyra (ha hegeszti, egyelőre csak néhány ponton hegessze oda)
III. A kapumotor felszerelése a hátsó konzolra
- Az ábrán látható módon rögzítse a motort a konzolhoz a mellékelt hátsó konzolcsap, alátét és anya segítségével.
- Húzza meg teljesen az anyát, majd lazítsa meg 1/10 fordulattal, hogy a kapumotor elfordulhasson
IV. A kapumotor felszerelése az első konzolra
- Az ábrán látható módon rögzítse a motort a konzolhoz a mellékelt csap és alátét segítségével.
- Húzza meg teljesen a csapot
V. Végállások és mikrokapcsoló
A 230 V-os motor mechanikus ütközővel és mikrokapcsolóval rendelkezik, amely a csappal való érintkezéskor megszakítja a motor tápellátását. A szerelőnek feszültségmentes állapotban ellenőriznie kell, hogy a mellékelt hajtás ténylegesen milyen végállásütközőkkel rendelkezik, be kell állítania a végállásokat, majd üzembe helyezés előtt a használt vezérlőegység útmutatója szerint ki kell próbálnia a kapu mozgását és a biztonsági elemeket.
A motor kábelezése és bekötése
A bekötés előtt válassza le az elektromos tápellátást. A 230 V AC a motor feszültsége; a vezérlőegység tápellátását és a tartozékok kimeneteit külön kell kezelni. A motoron jelölve vannak a AP / COM / CH kapcsok és a védőföldelés. A bekötést, a mozgásirányt és a mikrokapcsolók ellenőrzését az eredeti NICE-ábra és a használt vezérlőegység útmutatója szerint végezze. Kifelé nyíló kapunál a NICE előírása szerint fel kell cserélni az irányvezetékeket; a védővezető a helyén marad.
A bekötés után ellenőrizze a mozgásirányt, a megállási pozíciókat és a biztonsági berendezéseket az adott vezérlőegység kézikönyve szerint. Az elektromos bekötést és a próbákat csak megfelelő szakképesítéssel rendelkező személy végezheti.
Tartozékok bekötése MC800 vezérlőegység és MCA5R30 panel esetén
A következő bekötés a MC800/MCA5R30 ezzel a vezérlőegységgel ellátott készletekre érvényes. A tartozékok kapcsai a vezérlőegységhez, nem magához a motorhoz tartoznak. Más vezérlőegység esetén annak saját kapcsolási rajzát használja. Munkavégzés előtt válassza le a hálózati tápellátást.
| Tartozékok | Kapcsok, tápellátás és polaritás |
|---|---|
Segédtápellátás | Az MCA5R30 panelen a 3. kapocs = 0 V (−) és a 4. kapocs = +24 V DC és a bemenetek közös pontja. A tápellátásról működő tartozékok közös áramkorlátja 200 mA; ellenőrizze az egyes termékek áramfelvételét és megengedett feszültségét. |
EPM relés fotocellák | Kikapcsolt Standby és fototeszt nélkül táplálja a TX adót és az RX vevőt a 4. kapocsról (+24 V DC) és a 3. kapocsról (−). A potenciálmentes C–NC vevőérintkezőt a 4. kapocs (közös) és a megfelelő bemenet közé kell bekötni 8/PHOTO, 9/PHOTO1 vagy 10/PHOTO2. A kontaktusnak nincs +/− polaritása. Az AUX bemeneteket relés fotocellák üzemmódra kell beállítani; végálláskapcsoló-üzemmódban más a jelentésük. |
EPM bekapcsolt Standby módban | Az MCA5R30 kapcsolási rajza szerint táplálja a TX-et és az RX-et a következők között: 4-es kapocs (+24 V DC) és 5-ös kapocs (OutSTB, kapcsolt visszatérő ág). Az EPM fotocelláknál 1 = +, 2 = visszatérő ág. Az OutSTB 24 V, legfeljebb 4 W és Standby módban kikapcsol; az 5-ös kapcsot ne használja állandó mínuszként. Az RX C–NC kontaktusa a 4-es kapocs és a megfelelő PHOTO bemenet közé kerül. |
EPM fototeszttel | A fototeszt kapcsolási rajza szerint kösse be a következőket: TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). A vevő folyamatos tápellátást kap: RX 1 → 4 (+), RX 2 → 3 (−). Az RX C–NC kontaktusa továbbra is a 4-es kapocs és a megfelelő PHOTO bemenet közé kerül. Ne terhelje túl az OutSTB kimenetet, és ne használja egyidejűleg más fogyasztó táplálására; a bekötés után végezze el a betanítást és a biztonsági funkció tesztjét. |
BlueBUS fotocellák | Kompatibilis EPMB két vezetékkel csatlakoztassa a 6-os és 7-es BlueBUS kapcsokra. A + és − polaritás nem számít. Állítsa be a címet, majd elem hozzáadása vagy eltávolítása után indítsa el az eszközök betanítását. |
STOP és vezérlőkontaktusok | Potenciálmentes bemenet 12/STOP a csatlakoztatott elemnek megfelelően NO, NC vagy 8,2 kΩ értéket fogad; az állapot betanításra kerül. 13/SbS, 14/OPEN és 15/CLOSE NO kontaktust használnak a 4-es kapocshoz (közös) képest. Az ilyen kontaktusoknak nincs +/− polaritásuk; ne vezessen külső feszültséget a bemenetekre. Ez a kulcsos kapcsoló vagy külső vevő reléjére is érvényes. |
ELAC jelzőlámpa | NICE ELAC csatlakoztassa a FLASH önállóan villogó lámpához készült kimenetre: kapcsolt 120/250 V AC, legfeljebb 21 W. Ez hálózati kimenet; nincs +/− polaritása. Nem tévesztendő össze a tartozékok 24 V-os kapcsaival. |
Elektromos zár | Kapcsok 1–2 / EL: 12 V AC, legfeljebb 15 VA. A váltakozó áramú kimenetnek nincs +/− polaritása; ellenőrizze a zár műszaki adatait. |
Rádióvevő | OXIBD a SMcsatlakozóba kerül; ne használja hozzá a 3/4-es tápfeszültség-kapcsokat vagy a BlueBUS-t. Az antennát a vevő útmutatása szerint csatlakoztassa, ne a motor kapcsai alapján. |
Ha a 8–11-es AUX bemeneteket végálláskapcsolókhoz használják, funkciójuk eltér a PHOTO bemenetekétől. A fotocellák vagy a bekötés módosításakor ismételje meg a megfelelő betanítást, és ellenőrizze a kapu megállását és reakcióját. A részletes eljárást lásd a MC800 vezérlőegység kézikönyvében.
Relés fotocellák Standby módban
Relés fotocellák fototeszttel
Vezérlőegység szerinti tartozékok
A választható tartozékokat az adott összeállításban használt vezérlőegység alapján válassza ki. Rendelés előtt ellenőrizze a feszültségét, bemeneteit, vevőjét és csatlakozási típusát:
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőközpont |
A hajtás vezérlőelektronikája. |
|
| Jelzőlámpa | Jelzi a kapu mozgását. Az ELAC modell beépített antennával rendelkezik; megfelelő csatlakoztatással javíthatja a távirányító vételét. |
A további jelzőlámpát a tényleges vezérlőközpont feszültsége és kimeneti terhelhetősége alapján válassza ki. |
| Fotocellák |
A fotocellák segítenek az akadály észlelésében; a kapu reakciója a bekötéstől és a vezérlőegység beállításától függ. A MC800 esetén a kontaktusos és BlueBUS fotocellákat különböző bemenetekre kell csatlakoztatni. A párok számát és alkalmazásuk módját a tényleges panel alapján határozza meg. |
|
| Távirányító | A kapu távoli vezérléséhez. A távirányító típusát és kódolását a használt vezérlőegységbe beépített vevőhöz igazodva válassza ki. |
|
| Vevő |
Kapu távirányításához. Választás előtt ellenőrizze a csatlakozót és a vezérlőpanel által támogatott kódolást. |
|
| Antenna |
A távirányító hatótávolságának növelésére. |
|
| Billentyűzet | Kapu nyitása kóddal, távirányító nélkül. BlueBUS modellek esetén ellenőrizze, hogy az adott vezérlőegység támogatja-e őket vezérlőeszközként. | |
| Kulcsos kapcsoló | Kulcsos vezérlés a vezérlőegység megfelelő vezérlőbemenetén keresztül; a szerelési helyet a kábelezés figyelembevételével válassza ki. | |
| Kártyaolvasók | Beléptetés kártyával vagy kulcstartóval. Az ETPB működéséhez BlueBUS-t támogató, vezérlőeszközöket kezelő vezérlőegység szükséges. |
|
| Elektromos zárak | Az elektromos zár zárt helyzetben rögzíti a kapuszárnyat. A zár alkalmasságát és vezérlését a kapu, a feszültség és a használt vezérlőegység kimenete alapján határozza meg. |
|
A hajtás kézi kioldása
Oldja ki vagy reteszelje a hajtást csak álló kapuszárnynál. Ha a kapun elektromos zár van, először nyissa ki azt. Meghibásodás esetén válassza le a tápellátást.
- Húzza el a védősapkát, helyezze be a mellékelt kulcsot, majd fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kioldókart, és kézzel mozdítsa el a kapuszárnyat.
- Az újbóli reteszeléshez hajtsa le a kart, fordítsa el a kulcsot az óramutató járásával ellentétes irányba, vegye ki, majd zárja vissza a védősapkát.
Újraindítás előtt ellenőrizze, hogy a hajtás reteszelve van-e, és senki sincs-e a kapu mozgásterében.
Ellenőrzés és karbantartás
Gondoskodjon a hajtás szakszerű ellenőrzéséről legalább 6 havonta; intenzív használat esetén ennél gyakrabban is szükség lehet rá. A szakember áramtalanított állapotban ellenőrzi a rögzítéseket, a korróziót, a kopást, valamint a menetes orsó és a vezetőanya kenését, majd ellenőrzi a mozgást és a biztonsági berendezéseket. Ha a kapu szokatlanul működik, ne próbálja saját maga megjavítani; forduljon a telepítő céghez.
Műszaki adatok
| Paraméter | Érték |
|---|---|
Modell | TO4016P |
Meghajtómotor | 230 V AC |
Maximális / névleges áramfelvétel | 1,7 A / 1,2 A |
Maximális / névleges teljesítményfelvétel | 385 W / 220 W |
Motor kondenzátora | 12 µF |
Löket | 350 mm |
Üresjárati sebesség | 0,013 m/s |
Sebesség terhelés alatt | 0,010 m/s |
Maximális / névleges erő | 3 200 N / 800 N |
Óránkénti ciklusszám névleges erő mellett | 46 |
Védettség | IP44 |
Üzemi hőmérséklet | −20 és +50 °C között |
Hővédelem | 140 °C |
Szigetelési osztály | F |
A NICE szerinti tájékoztató élettartam | 50 000–150 000 üzemi ciklus |
Teljes méretek (hossz × szélesség × magasság) | 820 × 115 × 105 mm |
Motor tömege | 6 kg |
NICE Toona szerelési útmutató · Műszaki melléklet a TO4016P típushoz. A programozást, a véghelyzetek betanítását és a tartozékokat a tényleges vezérlőegység útmutatója tartalmazza.
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
