Útmutató a NICE SNA3 vezérlőegységhez és a NICE Spinbus SN6031 hajtáshoz
A NICE SNA3 vezérlőegység és a NICE Spinbus SN6031 hajtás útmutatója itt tölthető le:
Útmutató a NICE SNA3 vezérlőegységhez és a NICE Spinbus SN6031 hajtáshoz
A NICE Spinbus SN6031 hajtás NICE SNA3 vezérlőegységének bekötése
...a hálózatra
Egyszerűen csatlakoztassa a hajtást a konnektorhoz.

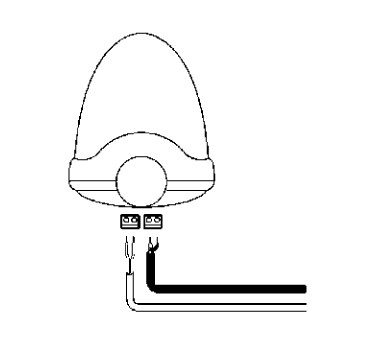

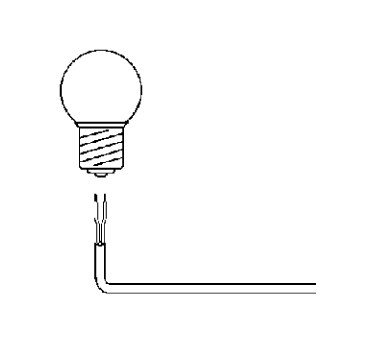

...a kiegészítő eszközökhöz
Figyelem: Ne felejtse el a kiegészítő eszközök csatlakoztatása, leválasztása vagy bekötésének módosítása előtt megszüntetni az áramellátást, akár a megszakítónál, a tápellátás biztosítékának kihúzásával, vagy a tartalék akkumulátor leválasztásával.
NICE SNA3 vezérlőegység hajtás NICE Spinbus SN6031 a következő bemeneteket és kimeneteket biztosítja a kiegészítő eszközök számára:
| Bemenet/kimenet | Leírás | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

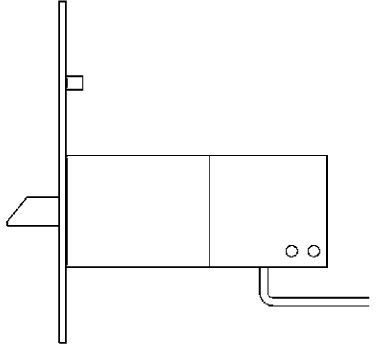

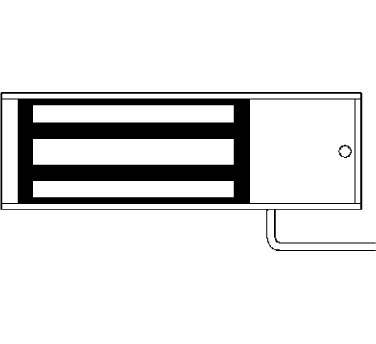

Programozható kimenet, amelynek működése a II. szintű programozással állítható be az L4 paraméterhez, lásd II. szintű programozás, L4 – kimeneti jelzőfény. A következő eszközökhöz programozható:
|
|||||||||||||
| Bemenet a technológiát használó kompatibilis eszközök párhuzamos csatlakoztatásához BlueBUS kétvezetékes kábellel, amelyen keresztül az elektromos tápellátás és a kommunikációs jel is továbbításra kerül. | |||||||||||||
| STOP (Leállítás) |
Bemenet a kapu mozgását leállító eszközök számára. A következő eszközök csatlakoztathatók:
|
||||||||||||
| Bemenet a kapu mozgását léptető eszközök számára (lásd A kapu mozgásának léptetése). Alaphelyzetben nyitott (NO) eszközök csatlakoztathatók. | |||||||||||||
| OPEN (Nyitás) |
Bemenet a kapu mozgását vezérlő eszközök számára (lásd Kapu nyitása). Normál állapotban nyitott (NO) eszközök csatlakoztathatók. | ||||||||||||
| AERIAL (Antenna) |
Bemenet a rádióvevő antennája számára. Az antenna általában a figyelmeztető villogóba van beépítve, például NICE LUCYB, NICE MLBT, vagy különálló külső antenna is használható NICE ABFKIT. |
A kapuhajtás biztosítékai
 |

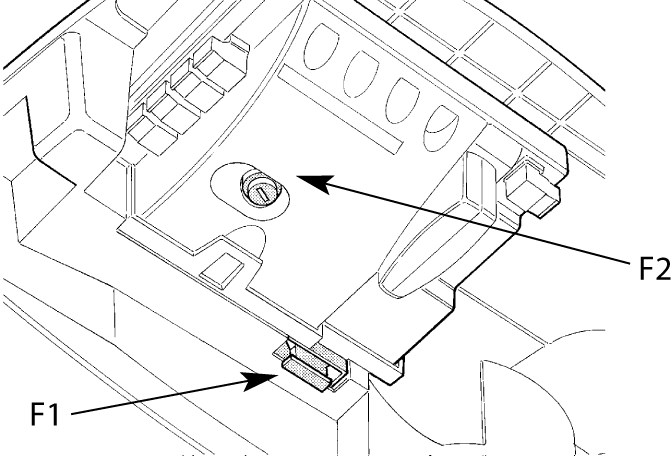

A kapuhajtásban két biztosíték található:
|

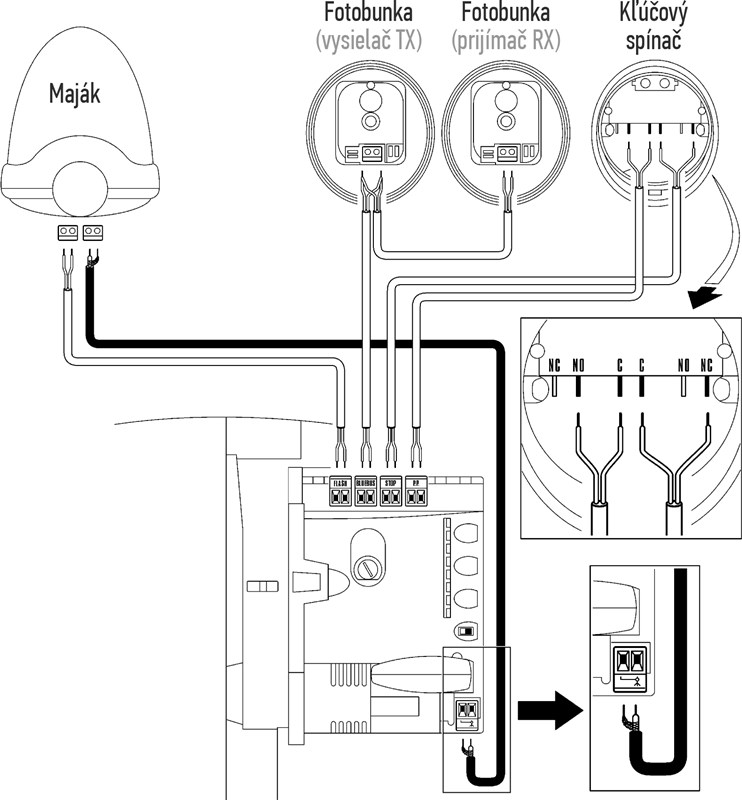

Szokásos bekötési rajz:
Kábelezés

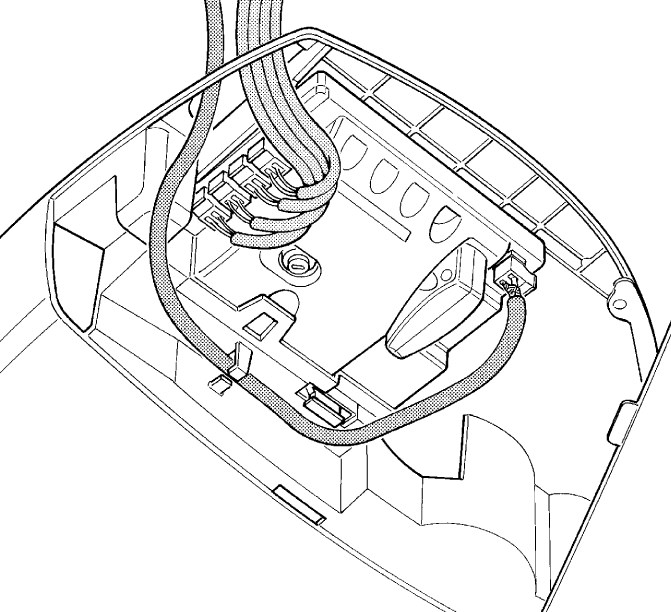

Vezesse a kábeleket a vezérlőegységhez, majd csatlakoztassa őket az alábbiak szerint:
| 1. Nyomja meg a fehér fedelet, és fordítsa el. | 2. Vezesse át a kábeleket a nyíláson, az antennakábelt oldalról, a gyűrűn keresztül, majd csatlakoztassa az összes kábelt. |
|---|---|
 |
 |
A kapuhajtás fotocellái
Rendkívül felhasználóbarát BlueBUS technológia lehetővé teszi akár 6 pár fotocella táplálását és vezérlését kéteres kábellel.
TÖBB FOTOCELLAPÁR BEKÖTÉSE NICE MOFB AZ ADATHÁLÓZATBA NICE BLUEBUS
Helyezze el a fotocellákat a kapu vagy ajtó környezetében az alábbiak szerint: példaként bemutatott elrendezések a teljes bekötéshez, és állítsa be az áthidalókat a áthidaló-beállítási táblázat szerint NICE MOFB kapuhajtásához. Az egymáshoz közel elhelyezett fotocellapárok közötti interferencia elkerülése érdekében az alábbi példaként bemutatott elrendezésekszerint be kell tartani az adók TX és vevők RX. A fotocellákat az ábra szerint párhuzamosan kösse be (a polaritást nem kell betartani):

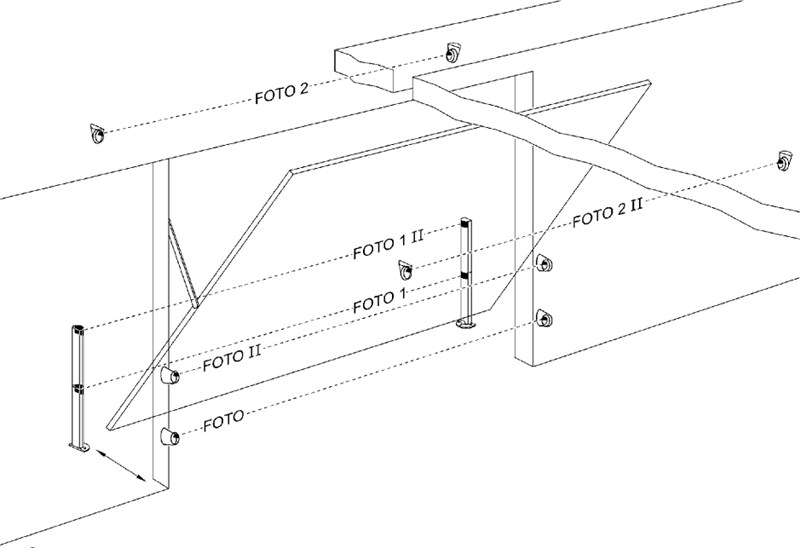

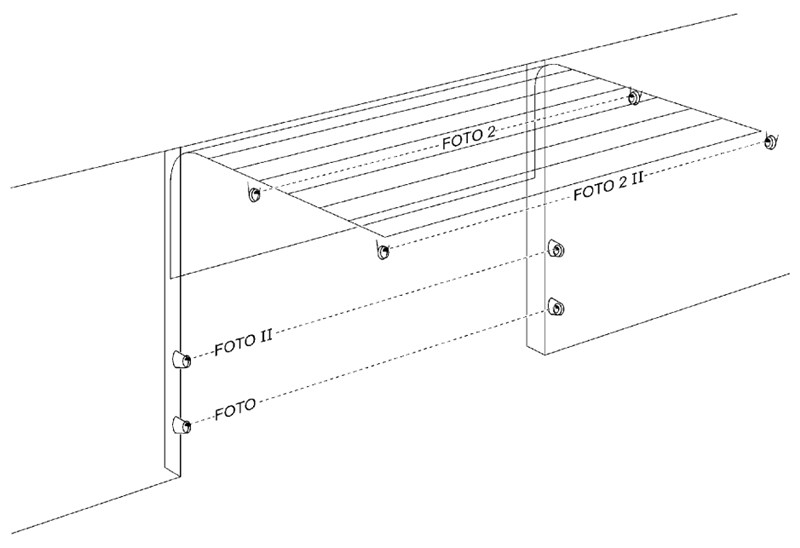

Példa a fotocellák elhelyezésére
| Szekcionált garázskapu | Billenő garázskapu |
|---|---|
 |
 |
Ha azt szeretné, hogy a fotocellák kapunyitóként működjenek (lásd FA1 és FA2 az ábrán), vagyis ha a járművel az optikai tengelyük közé hajt, és azt szeretné, hogy kinyissák a kaput, meg kell szakítani az összeköttetést A az adónál TX és a vevőnél RX, lásd az ábrát:
A NICE MOFB kapuhajtás fotocelláinak áthidaló-beállítási táblázata
 |
Több fotocellapár csatlakoztatása a rendszerhez BlueBUS különböző áthidaló-kombinációk beállításával történik; minden csatlakoztatott párhoz egyedi áthidaló-kombinációt kell használni. Ügyeljen arra, hogy egy BlueBUS-adathálózaton belül ne legyen két azonos kombinációjú fotocellapár. Egy fotocellapáron belül az adón (TX) és a vevőn (RX) ugyanazt az áthidaló-beállítást kell alkalmazni. Ha az adott áthidalótípusnál csak egy áthidalót használnak, a másikat mindig tegye a vakrekeszbe, ahogy a bal oldali ábrán látható. |
| A fotocellapár jelölése | Áthidalás az áthidalók kombinációjával |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 FIGYELEM, NEM MEGENGEDETT KONFIGURÁCIÓ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Ha bármilyen okból ki kell cserélni egy fotocellát, elegendő ugyanazt beállítani rajta áthidalást mint az eredetin, és nem szükséges elvégezni az eszközök felismerési folyamatát.
Meghajtások rádiójel-vevője
 |

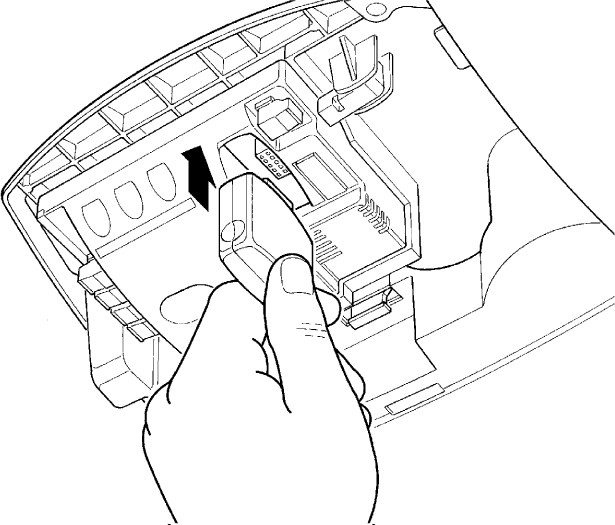

SNA3 vezérlőegység NICE Spinbus SN6031 meghajtás SM csatlakozóval rendelkezik külső rádióvevő csatlakoztatásához (például NICE OXI, NICE SMXI). Ez a vevő elengedhetetlen a továbbított parancsok vételéhez a távirányítókról, vagyis szükséges a tolókapu távoli vezérléséhez távirányítóval. |
Távirányítók párosítása a meghajtással
Tekintse meg útmutatónkat a távirányító meghajtással való párosításáról, vagy kattintson ide:
A meghajtáshoz csatlakoztatott eszközök felismerése
A BlueBUS bemeneteken és a STOP el kell végezni a kiegészítő eszközök felismerési folyamatát. A meghajtás az L1 és L2 LED-ek villogásával jelzi, ha ezt a műveletet el kell végezni.
 |
|
A kapuszárny hosszának felismerése
A kapu megfelelő működéséhez (különösen az indulási és lassítási útszakasz, valamint a részleges nyitás kiszámításához) a meghajtásnak önállóan fel kell mérnie a kapuszárny hosszát. A művelet során a meghajtás végigmozgatja a kaput az egyik végállástól a másikig, és meghatározza annak hosszát.
 |
|
A meghajtás programozása
A Spinbus SN6031 meghajtás SNA3 vezérlőegysége számos funkció programozását teszi lehetővé, akár a funkció be- vagy kikapcsolásával I. szintű programozással., akár az előre beállított paraméter módosításával II. szintű programozással.

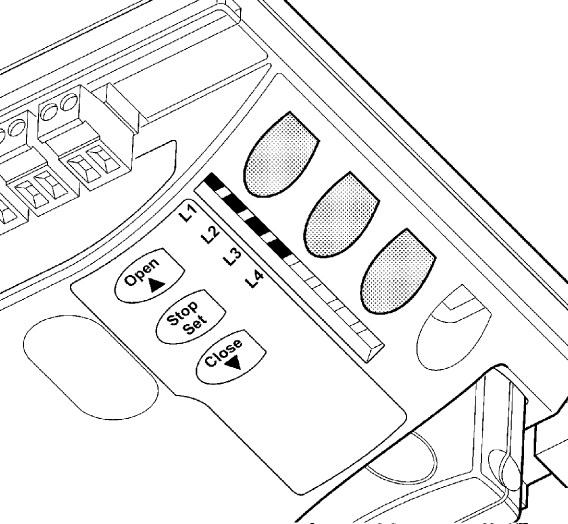

Az SNA3 vezérlőegység három gombbal rendelkezik a meghajtás vezérléséhez és programozásához:
 |
Gomb | Használat |
|---|---|---|
| Nyitás | A gombbal a hajtás a kapu nyitására utasítható. Programozás közben a programozott paraméter értékét felfelé lépteti. | |
| Stop/Set | A gombbal a hajtás a kapu megállítására utasítható. Az első, 5 másodpercig tartó lenyomás után belép az I. szint programozásába. A gomb újbóli, hosszan tartó lenyomásával belép a II. szint programozásába. az aktuális LED-hez. | |
| Zárás | A gombbal a hajtás a kapu zárására utasítható. Programozás közben a programozott paraméter értékét lefelé lépteti. |
I. szintű programozás
Az I. szintű programozás során be- és kikapcsolható az adott funkció. Ha valamelyik funkció be van kapcsolva, a vezérlőegységen világít a hozzá tartozó LED. Gyári beállítás szerint minden funkció ki van kapcsolva.

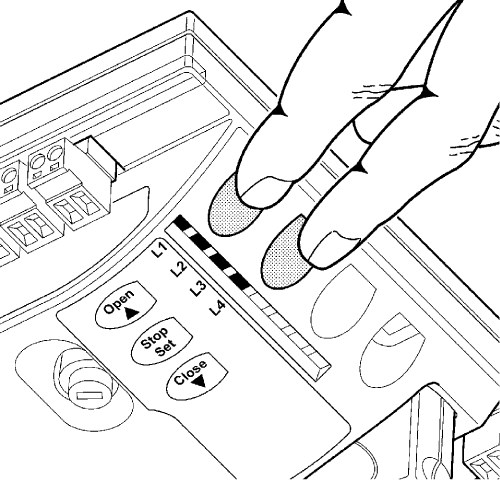

Az I. szintű programozásba a „Stop/Set” gomb kb. 5 másodpercig tartó lenyomásával léphet be, amíg az L1 LED villogni nem kezd. Ezután a „Open” és a „Close” gombbal léptetheti az aktuális LED-et felfelé, illetve lefelé. Minden műveletre 10 másodperc áll rendelkezésére, különben a hajtás kilép a programozási módból. Amikor a villogó LED-del a be- vagy kikapcsolni kívánt funkció LED-je fölé lép, a „Stop/Set” gomb egyszeri megnyomásával felgyorsítja (bekapcsolt funkció), illetve lelassítja (kikapcsolt funkció) a villogást. Ezután hagyja így, és a hajtás 10 másodpercen belül kilép a programozási módból. Ha minden rendben zajlott, a megfelelő funkció LED-je folyamatosan világít.
A programozható, be- és kikapcsolható funkciók listája:
| LED | Funkció | Leírás |
|---|---|---|
| L1 | Automatikus zárás |
A kapu nyitása után egy bizonyos idő elteltével (amely a „II. szintű programozás – Szünet időtartama” beállításnál adható meg) a kapu automatikusan záródni kezd. Ha a funkció ki van kapcsolva, a kapu csak a „ kaputávirányító ” stb. segítségével vezérelhető. |
| L2 | Zárás a fotocellák megszakítása után |
A funkció lehetővé teszi, hogy a kapu csak a jármű áthaladásához szükséges ideig maradjon nyitva. A fotocellák szabaddá válása után (miután a jármű áthaladt a kapun) 5 másodperc múlva a kapu automatikusan záródni kezd. A funkciónak kétféle működése van attól függően, hogy be van-e kapcsolva az automatikus zárás (lásd az előző funkciót). Automatikus zárás bekapcsolva – a kapu a fotocellák szabaddá válásakor megáll, majd 5 másodperc múlva záródni kezd. Ez azt jelenti, hogy nem feltétlenül nyílik ki teljesen. |
| L3 | Motorerő |
A funkció a motor akadályérzékelési érzékenységét befolyásolja. Ha ez a funkció ki van kapcsolvaa hajtás kevésbé érzékeny, ami megfelelő nagyobb és nehezebb kapukhoz.. Ha az Ön kapuja kicsi és könnyűakkor ezt a funkciót bekapcsolhatja.. |
| L4 | Készenléti mód |
Ez a funkció lehetővé teszi az energiafogyasztás minimálisra csökkentését. Különösen hasznos pufferakkumulátoros tápellátás esetén (például: NICE PS124). Ha a funkció aktív, a vezérlőegység a kapu utolsó mozgása után egy perccel kikapcsolja a BlueBUS bemenetet (és így az összes hozzá csatlakoztatott eszközt), valamint az összes LED-et, kivéve a BlueBUS LED-et, amely lassan villog. Ebben az állapotban parancs érkezésekor a vezérlőegység először újraindul, és csak ezután hajtja végre a parancsot. |
II. szintű programozás
A II. szintű programozás során az egyes funkciók értékei állíthatók be (ezek a funkciók eltérnek az I. szintű).
Felejtse el az I. szintű programozást. A II. szintű programozásba a „Stop/Set” gomb kb. 5 másodpercig tartó lenyomásával léphet be, amíg villogni nem kezd a L1 LED. Ezután a „Open” és a „Close” gombbal léptetheti az aktuális LED-et felfelé, illetve lefelé. Minden műveletre 10 másodperc áll rendelkezésére, különben a hajtás kilép a programozási módból. Amikor a villogó LED-del a beállítani kívánt paraméter funkciójának LED-je fölé lép, a „Stop/Set” gomb lenyomásával és nyomva tartásával belép az adott LED beállításába. A folyamatosan világító LED (miközben továbbra is nyomva tartja a „Stop/Set” gombot) a paraméter aktuális értékét jelzi. Az értéket a „Open” és a „Close” gombbal módosíthatja felfelé, illetve lefelé (közben továbbra is nyomva tartja a „Stop/Set” gombot), majd engedje fel a „Stop/Set” gombot, és hagyja így, hogy a hajtás 10 másodpercen belül kilépjen a programozási módból. Annak ellenőrzéséhez, hogy minden rendben zajlott-e, ismételje meg az eljárást, de ne módosítsa a paraméter értékét.
A programozható, beállítható funkciók listája:
|
Bemeneti LED — Név |
Beállítás LED-je — Érték |
|---|---|
| L1 — Szünet időtartama Ha az érték „Automatikus zárás” az I. szint programozásában. |
L1 — 10 másodperc L2 — 20 másodperc L3 — 40 másodperc L4 — 80 másodperc |
|
Beállítja a kapu mozgásának sorrendjét, amely például a kapu távirányítóján lévő gomb ismételt megnyomására vagy a következőn keresztül történő aktiválásra indul el: STEP-BY-STEP bemenet (más néven P.P., vagy Léptetés). |
L1 — Nyitás/Stop/Zárás/Stop L2 — Nyitás/Stop/Zárás/Nyitás L3 — Társasházi mód L4 — Nyomva tartásos működtetés |
|
Beállítja a kapu mozgási sebességét normál működés közben (nem a kapu gyorsítási és lassítási szakaszában). |
L1 — Nagyon lassú (55%) L2 — Lassú (70%) L3 — Közepes (85%)) L4 — Gyors (100%) |
|
Beállítja, hogy mikor küldjön jelet a FLASH kimenetre. |
L1 — Nyitott kapu jelzése L2 — Figyelmeztető villogó L3 — Elektromechanikus zár L4 — Elektromágneses zár |
További külső eszközök csatlakoztatása a meghajtáshoz
 |
Ha további, külső tápellátást igénylő eszközöket szeretne csatlakoztatni a meghajtáshoz (például jelzőfényeket, kulcsos kapcsolót, mágneskártyákat stb.), csatlakoztassa az eszközt az ábrának megfelelően. A rendelkezésre álló feszültség 24 V DC, −30% és +50% közötti tűréssel, legfeljebb 100 mA áramerősséggel. |
A meghajtás speciális funkciói
A kapu folyamatos nyitva tartása
Ha a parancs a STEP-BY-STEP bemeneten (más néven P.P. vagy léptetés) 3 másodpercnél tovább tart, a vezérlőegység nyitva tartja a kaput, amíg a parancs fennáll. Ez a funkció időkapcsolóval együtt használva különösen hasznos.
Kényszerített mozgatás
Ha valamelyik biztonsági eszköz meghibásodik, vagy például eltávolíthatatlan akadály kerül a fénysorompók nyalábjába, és a kapu biztonsági okokból nem mozdul, aktiválható a „Nyomva tartásos működtetés” üzemmód, akár folyamatosan, a II. szint programozásában a L2 – Léptetési mód beállítás L4 – Nyomva tartásos működtetésértékre állításával, vagy ideiglenesen:
- Adjon parancsot a kapunak (távirányítóval, kulcsos kapcsolóval stb.).
- Ha probléma merül fel, a kapu nem mozdul el, és a jelzőfény valószínűleg hibát jelez..
- Ezért az előző parancstól számított 3 másodpercen belül adja ki újra a parancsot, és tartsa nyomva.
- Amíg nyomva tartja a parancsot, a kapu mozog; amint felengedi, megáll.
A meghajtás hibaelhárítása
Ha bármi nem világos, vagy más problémája adódik, nyugodtan forduljon műszaki ügyfélszolgálatunkhoz a NICE meghajtásokkal kapcsolatban.
A probléma jellegétől függően
A beszerelés során (vagy a meghajtás meghibásodása esetén) az alábbi problémák valamelyikével találkozhat:
|
Probléma |
Lehetséges megoldás |
|---|---|
|
A kapu nem reagál a távirányító parancsára, és a távirányító LED-je sem világít. |
Ellenőrizze, hogy az elemek a meghajtás távirányítójában megfelelő állapotban vannak-e; ha nem, cserélje ki őket. Az útmutatót az adott távirányító kézikönyvében találja. |
|
A kapu nem reagál a távirányító parancsára, de a távirányító LED-je világít. |
Ellenőrizze, hogy a távirányító elmentette-e a memóriába. vevő megfelelően működik-e, illetve próbálja meg a távirányítót újra elmenteni. |
|
A kapu nem mozdul, és a BlueBUS LED nem villog.
|
Ellenőrizze, hogy a meghajtás 230 V-os tápellátást kap-e.. Ha igen, mérje meg mindkét biztosítékot, és szükség esetén cserélje ki őket azonos jellemzőjű újakra. |
|
A kapu nem mozdul, és a jelzőfény nem villog. |
Ellenőrizze, hogy a meghajtás egyáltalán érzékelte-e a parancsot. Parancs kiadásakor távirányítóval a BlueBUS LED-nek kétszer gyorsan fel kell villannia. Ha a parancsot egy másik eszköz adja ki a következőn keresztül: STEP-BY-STEP bemenet (P.P.), a megfelelő jelzőnek ki kell gyulladnia STEP-BY-STEP LED. |
|
A kapu nem mozdul, a jelzőfény néhányszor felvillan. |
Számolja meg a villanásokat, és nézze meg Diagnosztika a jelzőfény villogása alapján. |
|
A kapu megmozdul, de azonnal megáll, és az ellenkező irányba indul el. |
A beprogramozott motorerő valószínűleg túl alacsony az Ön kapujához. Ellenőrizze, hogy nem akadályozza-e semmi a kapu mozgását, és szükség esetén növelje a hajtás erejét. |
|
A kapu elindul, de a jelzőfény nem működik. |
Ellenőrizze, hogy van-e feszültség a FLASH kimeneten a kapu működése közben (a feszültség nagysága nem fontos, kb. 10-30 V DC). Ha van feszültség a kimeneten, akkor a probléma a jelzőfénnyel (illetve másik eszközzel) lehet; próbálja meg egy hasonló eszközre cserélni, és ellenőrizze, hogy működik-e. Ha nincs feszültség a kimeneten, a FLASH kimenet túlterhelt lehet; ellenőrizze, hogy nincs-e rövidzárlat a kábelezésben. |
Diagnosztika a jelzőfény villogása alapján
A kapu működése közben jelzőfény másodpercenként szabályosan felvillan. Hiba esetén a jelzőfény két, egymást követő, gyors villanássorozattal jelzi a hibát.
|
Villanások sorozata |
Hiba |
Megoldás |
|---|---|---|
|
1 villanás 1 másodperc szünet 1 villanás |
BlueBUS-hiba
|
A BlueBUS bemenetre csatlakoztatott eszközök nem egyeznek azokkal, amelyeket az eszközök felismerési fázisában rögzítettek.. Futtassa le újra a felismerési fázist. Ha ez nem segít, próbálja meg még egyszer; ellenkező esetben kizárásos módszerrel keresse meg a hibás eszközt, majd cserélje ki (vásároljon újat, érvényesítse a garanciát vagy javíttassa meg). |
|
2 villanás 1 másodperc szünet 2 villanás |
A fotocella működésbe lépett |
Működésbe lépnek a fotocellák, ami normális, ha a kapu záródásakor megszakad a fénysugaruk. Ha a fénysugár nem szakadt meg, a fotocellák szennyezettek, vakító fény éri őket, vagy hibásak lehetnek. |
|
3 villanás 1 másodperc szünet 3 villanás |
A motor erőhatárolója működésbe lépett
|
Mozgás közben a kapu megnövekedett súrlódást érzékelhet – lehet, hogy a kapu nincs megfelelően beállítva; próbálja meg kézzel megmozgatni, és állítsa be újra. Egyébként általában segít a motor erejének növelése.. |
|
4 villanás 1 másodperc szünet 4 villanás |
A STOP bemenet aktiválódott
|
Parancs érkezett a STOP bemenetre, ezért ha ez nem kívánt működés, ellenőrizze a bemenetre csatlakoztatott eszközöket. |
|
5 villanás 1 másodperc szünet 5 villanás |
A vezérlőegység belső hibája |
Várjon 30 másodpercet, majd próbálja újra. Ha a hiba továbbra is fennáll, próbálja meg végrehajtani.. Ellenkező esetben valószínűleg javításra vagy a vezérlőegység cseréjére lesz szükség. |
|
6 villanás 1 másodperc szünet 6 villanás |
Elérte az óránkénti működtetési korlátot. |
Várjon néhány percet, amíg a cikluskorlátozó értéke a határérték alá csökken. |
|
7 villanás 1 másodperc szünet 7 villanás |
Belső elektronikai hiba. |
Válassza le a teljes hajtást néhány másodpercre, majd próbálja újra. Ha a hiba továbbra is fennáll, próbálja meg végrehajtani.. Ellenkező esetben valószínűleg a vezérlőegység javítására vagy cseréjére lesz szükség. |
|
8 villanás 1 másodperc szünet 8 villanás |
Folyamatos parancs aktív.
|
A hajtás folyamatosan parancsot kap – ellenőrizze az OPEN bemenetre csatlakoztatott eszközöket. Ha időkapcsoló van csatlakoztatva, valószínűleg az okozza a problémát.
|
Diagnosztika a LED-ek villogása alapján
A SNA3 vezérlőegységen a NICE Spinbus SN6031 hajtásnak két LED-csoportja van; mindegyik villogással vagy folyamatos fénnyel jelzi a vezérlőegység normál működését, illetve a hibadiagnosztikát az alábbi táblázatok szerint.
Vízszintes BLUEBUS, STOP, PP, OPEN LED-ek
|
Jelzés |
Állapot |
Megoldás |
|---|---|---|
|
BlueBUS LED |
||
|
Nem világít |
Hiba
|
Ellenőrizze a hálózati csatlakozást, és ha az rendben van, ellenőrizze az F1 és F2 biztosítékokat, szükség esetén cserélje ki őket azonos típusú újakra. |
|
Világít |
Súlyos hiba
|
Próbálja leválasztani a vezérlőegységet, szükség esetén az összes bemenetet is.. Ha ez nem segít, állítsa vissza a vezérlőegységet; ha ez sem segít, valószínűleg ki kell cserélni. |
|
Másodpercenkénti villogás |
Minden rendben |
A vezérlőegység normál működése. |
|
2 gyors villanás |
Megváltozott a bemenetek állapota |
Normál működés – megváltozott a bemenet állapota STEP-BY-STEP, STOP, NYITÁS, aktiválódtak fotocellák, vagy a meghajtás utasítást kapott a távirányító. |
|
Egy másodperces szünettel elválasztott villogássorozatok |
További lehetőségek |
A sorozatban felvillanások száma megfelel a a jelzőfény hibadiagnosztikájának. |
|
STOP LED (Leállítás) |
||
|
Nem világít |
A STOP bemenet aktiválódott |
Ellenőrizze a következőhöz csatlakoztatott eszközöket: STOP bemenet. |
|
Világít |
Minden rendben |
STOP bemenet nem aktív. |
|
STEP-BY-STEP LED (más néven P.P., léptető üzemmód) |
||
|
Nem világít |
Minden rendben |
STEP-BY-STEP bemenet nem aktív. |
|
Világít |
A STEP-BY-STEP bemenet aktiválódott |
A vezérlőegység normál működése, ha aktív eszköz csatlakozik a STEP-BY-STEP bemenethez. |
|
OPEN LED (Nyitás) |
||
|
Nem világít |
Minden rendben |
OPEN bemenet nem aktív.
|
|
Világít |
Az OPEN bemenet aktiválódott |
A vezérlőegység normál működése, ha aktív eszköz csatlakozik a OPEN bemenethez. |
Függőleges L1–L4 LED-ek
|
Jelzés |
Megoldás |
|---|---|
|
1. LED |
|
|
Nem világít |
Normál működés közben azt jelzi, hogy a funkció Automatikus zárás nincs bekapcsolva. |
|
Világít |
Normál működés közben azt jelzi, hogy a funkció Automatikus zárás be van kapcsolva. |
|
Villog |
|
|
2. LED |
|
|
Nem világít |
Normál működés közben azt jelzi, hogy a funkció Zárás a fotocellák megszakítása után nincs bekapcsolva. |
|
Világít |
Normál működés közben azt jelzi, hogy a funkció Zárás a fotocellák megszakítása után be van kapcsolva. |
|
Villog |
|
|
3. LED |
|
|
Nem világít |
Normál működés közben azt jelzi, hogy a funkció Motorerő nincs bekapcsolva. |
|
Világít |
Normál működés közben azt jelzi, hogy a funkció Motorerő be van kapcsolva. |
|
Villog |
|
|
4. LED |
|
|
Nem világít |
Normál működés közben azt jelzi, hogy a funkció Készenléti üzemmód nincs bekapcsolva. |
|
Világít |
Normál működés közben azt jelzi, hogy a funkció Készenléti üzemmód be van kapcsolva. |
|
Villog |
|
NICE Spinbus SN6031 meghajtás tartalék akkumulátorának beszerelése
NICE PS124 tartalék akkumulátor nem tartozik a standard csomag részei közé meghajtásnak, de külön megrendelhető. Áramkimaradás esetén használható, ilyenkor a kapumeghajtást ez táplálja. Az akkumulátor folyamatosan töltődik az elektromos hálózatról.

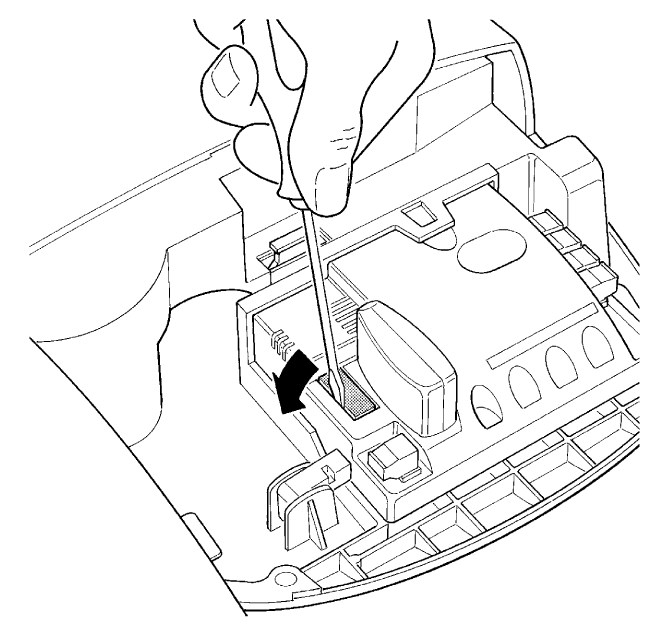

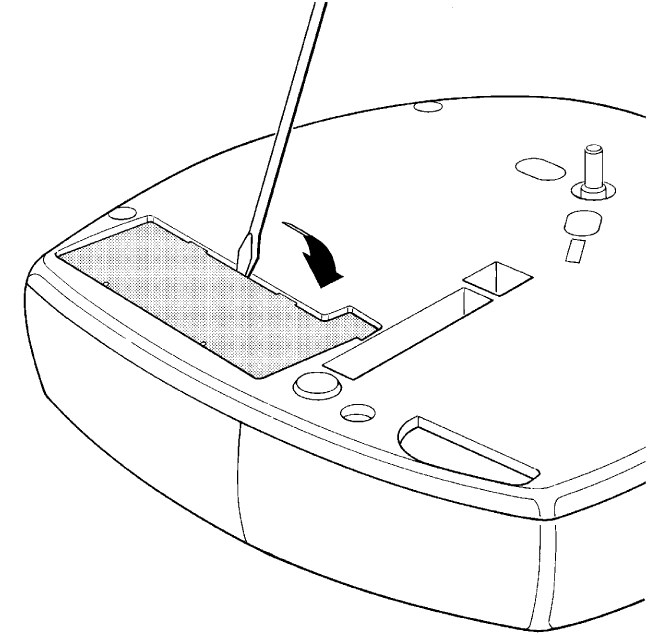

| 1. Pattintsa ki az akkumulátor csatlakozójának műanyag fedelét | 2. Pattintsa ki az akkumulátorrekesz műanyag fedelét |
|---|---|
 |
 |

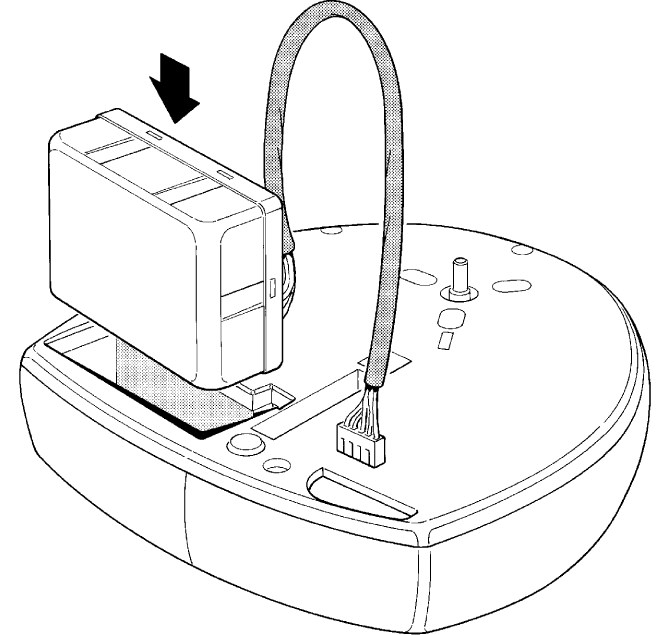

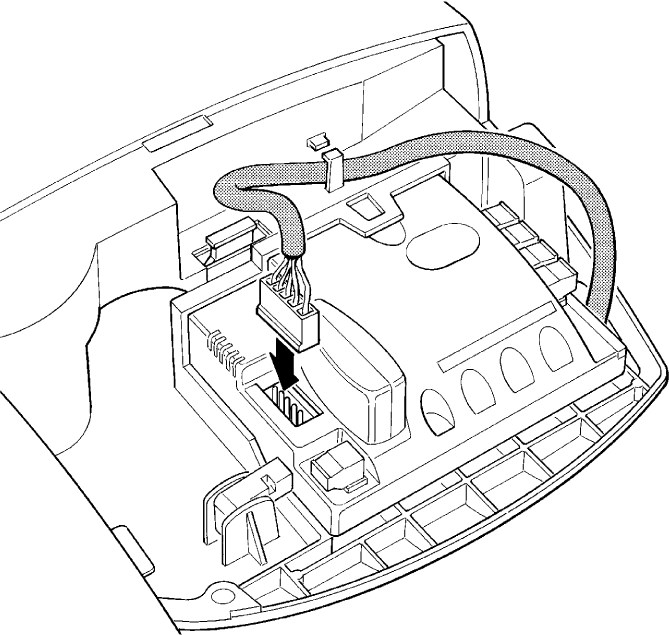

| 3. Az ábra szerint helyezze be az akkumulátort a rekeszbe, és vezesse át a tápkábelt a vezérlőegységhez | 4. Csatlakoztassa a csatlakozót a vezérlőegységhez |
 |
 |
A vezérlőegység visszaállítása

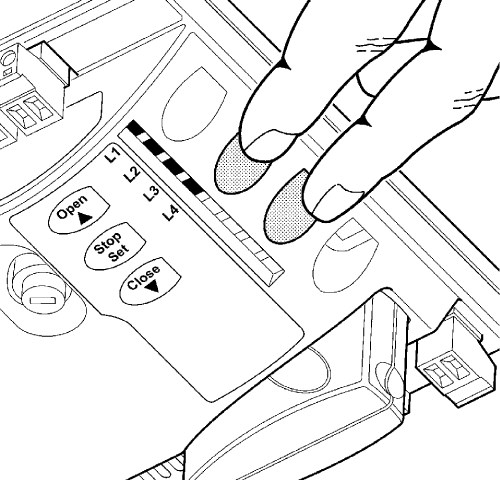

1. Nyomja meg és tartsa lenyomva egyszerre a első (Nyitás) a harmadik (Zárás) gomb.
2. Amikor az összes LED kigyullad, engedje el.
3. Várja meg, amíg a vezérlőegység visszaáll.
A NICE Spinbus SN6031 hajtás NICE SNA3 vezérlőegységének műszaki jellemzői
| Modell | NICE SNA3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Típusleírás | Hajtóműves motor vezérlőegysége NICE Spinbus SN6031 garázskapuk magáncélú automatikus működtetéséhez. | ||||||||||
| Tartalék tápegység | utólag megvásárolható és beszerelhető NICE PS124 tartalék akkumulátort | ||||||||||
| Világítás | Nincs, az izzó a hajtóműben található. | ||||||||||
| Jelzőlámpa-kimenet |
A beprogramozott kimenettől függően:
|
||||||||||
| BlueBUS kimenet | egy kimenet 6 BlueBUS-eszköz számára | ||||||||||
| STOP bemenet | alaphelyzetben nyitott, alaphelyzetben zárt és 8,2 KΩ állandó ellenállású eszközökhöz | ||||||||||
| STEP-BY-STEP bemenet (P.P., léptetés) | alaphelyzetben nyitott (zárása a „Léptetés") | ||||||||||
| Rádióvevő | vevő nélkül, „SM” csatlakozó a következő vevőkhöz: NICE SMXI, NICE OXI stb. | ||||||||||
| Antenna-bemenet | 52 Ω RG-58 koaxiális kábelhez (vagy hasonlóhoz) | ||||||||||
| Programozási funkciók | 4 be-/kikapcsolható funkció (I. szintű programozás) 4 beállítható funkció (II. szintű programozás) |
||||||||||
| Önellenőrző funkciók |
|
||||||||||
| Üzemi hőmérséklet | -20°C és +50°C között | ||||||||||
| Sós, savas és potenciálisan robbanásveszélyes környezetben való használat | nem | ||||||||||
| Védettségi osztály | IP00 |
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
